电缆故障检测波形分析

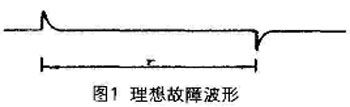

1、理想电缆故障检测波形似如低压脉冲击法测得的电缆波形(见图3)。波的起始点（拐点）变化明显，且波形呈水平。但在实际应用闪测法时，波形将随电缆故障类型、加压高低、电容量大小、测量电路组成和波衰减而千变万化。

2、直闪法波形(见图2)。在实际工作中，闪络性电缆故障采用直闪法，即直流高压闪络法进行测量。测试中仪器通过直流高压电路对故障点逐步升压，当外加电压升至一定值时，故障点被击穿而产生电压突变，产生一个极性相反的电压波沿电缆向测试端传播，从而形成在测试端与故障点之间来回反射，直至损耗衰减。

3、冲闪法波形。几乎所有故障电缆都可用冲闪法，即冲击高压闪络法进行测量，但其波形将随加压高低、电容量大小、取波方法、电缆故障性质和部位而千差万别。目前常用的是电感冲闪法，它能在不太高的电压下，使故障点击穿放电，且易读取波形。实测正常故障波形如图3。

特殊电缆故障分析

用贮能示波管观测波形，具有直观性，它能清楚地显示故障点是否击穿，有利于分析判断，列举一些特殊电缆故障波形如下。

1、故障点在测试端附近电缆故障波形出现紧密的余弦振荡衰减波形见图4)，要从故障波形中精确地读取故障点的距离是相当困难的。出现这样的故障波形说明故障点在测试端附近，由于距离较近，产生一次反射的时间也很短，一般只能用数微秒内的周期数来测算。

在进行定点时，一般需将测试设备移至另一端而进行，这样可避免因球间隙放电声而影响定点。

2、故障点在终端附近从实测电缆故障波形（见图5）可看出，在第1个正脉冲前还有1个负脉冲，形成这种现象是因为故障点的击穿放电有一段延迟时间△t所造成，即在故障点放电之前，冲击电压波已越过故障点达到终端被反射，并且反射波反射回后也越过故障点移向测试端，在此之后故障点才被击穿放电。出现上述现象波形，可采用延长终端跨接线的方法来消除终端反射波的影响，使读取更准确。

3、低压脉冲波形利用低压脉冲对电缆每一相测量全长，是进行粗测的第一步；它不仅是核对电缆全长，保证测试的精确度，而且从每一相低压脉冲波形的微小变化可进行测试故障点。如图6所示的实例低压脉冲波形，全长为ad间距，但在全长波形中，出现b、c两点波形的变化，现场测量验证得b点为中间接头，c点为故障点。

产生这一现象是由于低压脉冲波对导体阻抗敏感性高，而闪测法的高压冲击波对波阻抗敏感性高所致。

4、畸变现象在实际测试巾，还会遇到许多波形畸变的现象，尤其当电缆受潮，故障点为接头，应根据波形的变化进行分析。

电力电缆故障检测可以采用电缆故障测试仪，中试控股生产的电力电缆故障测试仪又称地埋电力电缆故障测试仪、高低压电缆故障测试仪、直埋电缆故障测试仪、架空电缆故障测试仪等，电缆故障测试仪可对电缆闪络放电、高阻泄漏故障测试仪及高低阻性的接地触不良测试等故障进行综合分析检测。因此电缆故障测试仪是维护各种电缆安全的重要工具。
