吸收比指的是在同一次试验中，用2500V的摇表测得60s时的绝缘电阻值与15s时的绝缘电阻值之比。测量吸收比的目的是发现绝缘受潮。吸收比除反映绝缘受潮情况外，还能反映整体和局部缺陷。

吸收比K1为60s绝缘电阻值（R60s）与15s绝缘电阻值（R15s）之比值，即K1=R60s/R15s。该值大于1.3或1.2为合格。——《电机实验技术及设备手册》

对于大容量和吸收过程较长的变压器、发电机、电缆等，有时R60s/R15s吸收比值尚不足以反映吸收的全过程，可采用较长时间的绝缘电阻比值，即10min（R10min）和R1min（R1min）时绝缘电阻的比值K，称作绝缘的极化指数。

为什么要测量电力设备的吸收比？

对电容量比较大的电力设备，在用兆欧表测其绝缘电阻时，把绝缘电阻在两个时间下读数的比值，称为吸收比。

按规定吸收比是指60s与15s时绝缘电阻读数的比值，它用下式表示：

K=R”60／R”15

测量吸收比可以判断电力设备的绝缘是否受潮，这是因为绝缘材料干燥时，泄漏电流成分很小，绝缘电阻由充电电流所决定。在摇到15s时，充电电流仍比较大，于是这时的绝缘电阻R" 15就比较小；摇到60s时，根据绝缘材料的吸收特性，这时的充电电流已经衰减，绝缘电阻R" 60就比较大，所以吸收比就比较大。而绝缘受潮时。R漏电流R量就大大地增加，随时间变化的充电电流影响就比较小，这时泄漏电流和摇的时间关系明显，这样R”60和R”15就很接近，换言之，吸收比就降低了。这样，通过所测得的吸收比的数值，可以初步判断电力设备的绝缘受潮。

吸收比试验适用于电机和变压器等电容量较大的设备，其判据是，如绝缘没有受潮K≥1.3。而对于容量很小的设备（如绝缘子），摇绝缘电阻只需几秒钟的时间，绝缘电阻的读数即稳定下来，不再上升，没有吸收现象。因此，对电容量很小的电力设备，就用不着做吸收比试验了。

测量吸收比时，应注意记录时间的误差，应准确或自动记录15s和60s的时间。对大容量试品，国内外有关规程规定可用极化指数R10min／R1min来代替吸收比试验。

绝缘电阻表的原理与接线

绝缘电阻表是测量绝缘电阻的专用仪器。常见的绝缘电阻测试仪根据其电压等级有500、1000、2500、5000V等几种。从形式上又分手摇式、电动式。手摇绝缘电阻测试仪的直流电源由内装手摇发电机供给。电动式绝缘电阻测试仪采用电池使晶振荡器产生交变电压，经变压器升压及倍压整流后输出的直流高压供给。中试控股生产的系列绝缘电阻测试仪容量大，全自动数字显示，抗干扰强。系列绝缘电阻测试仪具有指针与数字同步显示、交直流两用，自动计算各种绝缘指标(吸收比、极化指数)、各种测量结果具有防掉电功能等特点。

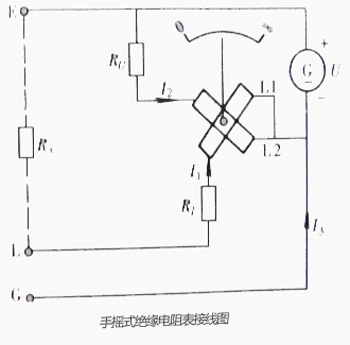

图中，Ll、L2分别为绝缘电阻表的电流绕组与电压绕组，二者绕向相反，固定在同一转轴上，并可带动指针旋转；由于没有弹簧游丝，所以指针没有反作用力矩，当绕组中没有电流时，指针可停在任一转角a位置。

Ru为分压电阻。R1为限流电阻，Rx为被试设备绝缘电阻。当测量试品Rx时，绕组Ll、L2中分别流过T1、T2，产生两个方向的转动力矩：

M1=I1f1(a)

M2=I2f2(a)
