高压电压互感器在测量误差时，由于试验电压较高，测量仪器（包括电桥、负载箱等）需要同电压互感器保持一定的净空距离。此外，由于电力互感器的二次负荷较大（0.5级150VA或0.2级75VA以上），二次回路电阻将对测量带来较大的误差。电压互感器变比误差测试采用电压互感器现场校验仪，该电压互感器现场校验仪适用于电力试验中对电压互感器的误差（比差、角差）的测量，电压互感器现场校验仪是中试控股研制的一款便携式针对电压互感器校验，并按国家标准测量电压互感器的比差和角差。电压互感器现场校验仪采用小电压测试原理积极保障操作人员的安全。

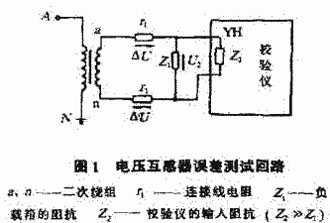

图1时常用的测试回路

设二次绕组的额定负荷为150VA，额定电压100/√3V。按电流互感器的试验规程，取2r1=0.06Ω,则额定二次电流：

连接导线电阻带来的误差；

实际测试中，由于电压互感器二次连接线较长，一般会超过0.06Ω，所以实际误差往往比上述的计算值大。将负载箱直接接到二次输出端，或增加测量导线的截面，都能减少上述误差，但会对试验造成相当的麻烦。较好的办法是采用如图2的回路。

图2可分解为测量回路和负载回路。

（1）测量回路

因电压互感器校验仪输入阻抗Z2很大，吸取容量＜0.5VA，I'＜8.7mA，对于0.06Ω的导线，带来的测量误差为：

（2）负载回路

设二次负荷为150VA，功率因数cosΦ=0.8，则

加入2r1后，阻抗变为：

此时的等效负载

负载容量变比

△P=(P-P1)/P1=-0.22%

负载箱本身允许的误差为+3%，因此，上述的负载变化对误差造成的影响可完全忽略。
