电流互感器是电力系统的重要组成部分，它广泛应用在继电保护、电能计量、远方测控、系统故障录波等方面。而电流互感器的变比和极性又是电流互感器的两个重要特性，它的正确与否直接影响着继电保护、电能计量、远方测控、系统故障录波的准确性，甚至会影响到电力系统的安全稳定运行。

电流互感器在交接及大修前后应进行极性试验，以防在接线时将极性弄错，造成在继电保护回路上和计量回路中引起保护装置错误动作和不能够正确的进行测量，所以必须在投运前做极性试验。另外，电力试验中不管是老标准还是新规程，都把电流互感器交接时和更换绕组后的现场变比检查试验列为重要试验项目。虽然电流互感器变比的准确度应由制造厂家保证，但由于种种原因，现场试验时偶而也能检查出错误（大多是抽头引错），因此现场变比检查试验成为多年不变的项目。

本文介绍了：直流法、交流法和仪器法三种常用的电流互感器极性检测方法。电流互感器极性检测采用中试控股的互感器极性测试仪，互感器极性测试仪是互感器交接时和更换绕组后进行现场变比检查试验专用互感器变比检测测试仪。互感器极性测试仪采用电压测量法，体积小重量轻，便携式互感器极性测试仪，满足现场工作轻便性要求。

互感器极性检测方法

电流互感器极性检测方法很多，我们在工作时常采用的有以下三种试验方法：①直流法；②交流法；③仪器法。

1、直流法

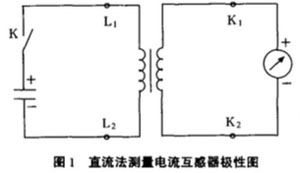

如图1，用1.5-3V干电池将其正极接于互感器的一次线圈L1，L2接负极，互感器的二次侧K1接毫安表正极，负极接K2，接好线后，将K合上毫安表指针正偏，拉开后毫安表指针负偏，说明互感器接在电池正极上的端头与接在毫安表正端的端头为同极性，即L、K1为同极性即互感器为减极性。如指针摆动与上述相反为加极性。

2、交流法

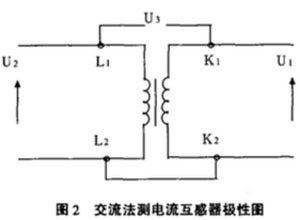

如图2，将电流互感器一、二次线圈的L2和二次侧K2用导线连接起来，在二次侧通以1-5V的交流电压（用小量程），用10V以下的电压表测量U2及U3的数值若U3=U1-U2为减极性。U3=Ul+U2为加极性。注意：在试验过程中尽量使通入电压低一些，以免电流太大损坏线圈，为了读数清除电压表尽量选择小一些，变流比在5以下时采用交流法测量比较简单准确，对变流比超过10的互感器不要采用这种方法进行测量，因为U2的数值较小U3与Ul的数值接近，电压表的读数不易区别大小，所以在测量时不好辨别，一般不宜采用此法测量极性。

3、仪表法

一般的互感器校验仪都有极性指示器，在测量电流互感器误差之前仪器可预先检查极性，若指示器没有指示则说明被试电流互感器极性正确（减极性）。
