零序电流互感器工作原理

零序电流互感器要感应的是由于单相接地后产生的容性电流：3I0（3I0=Ia+Ib+Ic）,正常时Ia+Ib+Ic=O，当线路单相接地故障时，Ia+Ib+Ic>0，零序电流反应至二次侧流入各种测量、保护装置，推动执行机构进行动作，以保护线路设备。

零序电流互感器安装注意事项

应保证选用零序电流互感器内径大于电缆终端头外径；

施工中尽量不要拆动零序电流互感器，如必须拆动。工作完结必须恢复原状。

接地线须采用铜绞线或镀锡铜编织线。接地线的截面不应小于25mm2，接地端部要焊接接线端子，并正确处理接地线与零序电流互感器的相对位置，接地线必须安装在接地铜排上。

所有配出线的零序电流互感器一、二次极性应核对正确。无论采用何种零序电流互感器，引出极性一定要统一，零序电流互感器变比选择要正确。零序电流互感器变比测试可用DGQL-H电流互感器现场校验仪，中试控股按国家标准测量电流互感器的比差和角差的要求生产出电流互感器现场校验仪，电流互感器现场校验仪采用高精度、自动线性调节的直流和交流电源，同时可以用电流互感器现场校验仪整检装置检定该测试仪内附互感器校验仪的精度。

零序电流互感器在电力系统产生零序接地电流时，与继电保护装置或信号配合使用，使装置元件动作，实现保护或监控。每一个零序电流互感器变比都是有的，互感器没有。所谓零序电流互感器变比，都是有可选性的，在上面并没有标注。零序电流互感器在电力系统产生零序接地电流时与继电保护装置或信号配合使用，使装置元件动作，实现保护或监控。

小电流接地选线装置试验

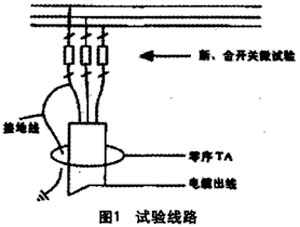

普通变电站一般是电缆出线或再转接架空线，套装零序电流互感器的回路。我们一般采用图l方式做试验：先断开开关，验明线路无电后，挂好地线，再合接开关试验，试验完毕后，切记拆除地线，原则上应对接入的每条线路都做一遍人为接地试验。如果条件不允许，可选择最长、最短、中等长度的线路做人为接地试验。

综合自动化变电站中，小电流接地选线是一项重要功能，避免了以往拉路法进行单相接地选线时大量的倒闸操作，提高了供电可靠性，具有显著的经济效益和社会效益。通过认真分析小电流接地选线装置的原理，并结合在工程应用上的许多经验，指出小电流接地选线系统安装及应用上需注意的相关问题，只有正确安装并校核该装置，方能有效发挥其保护功能。
