一、直流电阻测试仪用途

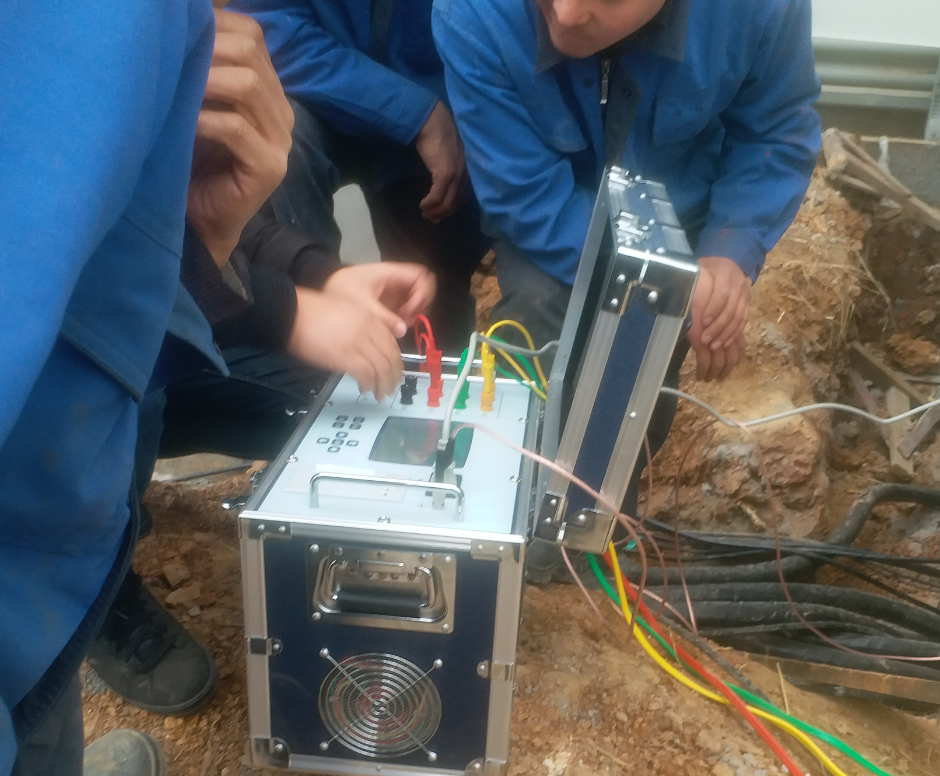

直流电阻快速测试仪是测量电力变压器、大型电机、互感器等各种感性负载的直流电阻及低压开关接触电阻、电线电缆或焊缝接口电阻的理想仪器。

二、直流电阻的测量目的

测量直流电阻可以判断有关设备的下列特性与质量

(1)绕组内部导线和引线的焊接质量;

(2)变压器分接开关实际位置与指示位置是否符合;

(3)变压器绕组引线与套管等载流导体的接触是否良好;

(4)多股导线并绕的绕组是否有断股现象

(5)三相绕组或回路是否平衡;

(6)变压器差动及气体保护动作后,通过测量检查绕组有无匝间短路、绕组和引线有无断裂等。

此外,如变压器、发电机等的短路试验中要求提供正确的直流电阻值,以便计算电阻损耗。

三、性能特点

1.测试速度快：测量时能有效地补偿大电感设备电流惯性，加速了铁芯饱和，从而缩短了充电时间，提高了测试速度，比传统仪器单、双臂电桥快几百倍。

2.准确度高：本仪器除了采用先进的四端子测量法外，而且还采用先进的恒流电源技术，使得对感性负载充电电流保持在一个相对的稳定值，抗感能力稳定，抗干扰能力强，进而保证了测量准确度。并且采用国外进口优质元器件，测量结果准确度高，重复性好。

3.测量范围广：电阻测量范围为1μΩ～2KΩ，量程广。

4.交直流两用：本仪器内附可充电电池组，交直流供电，便携式设计，使用、携带方便。
