在电力系统运用中，测量接地电阻的方法有两种，一种是以大型地网接地电阻测试仪为主的直接测量法，另外一种是以钳形接地电阻测试仪辅的感应法，从外观、功能和准确度都有差异，相比较直接测量法的准确性要好，功能上，直接测量法采用的是辅助地作为回路，而感应法需要满足多点对地的条件，否则无法形成回路，我们说一下接地电阻直接测量法的使用方法。

接地电阻的使用方法

1．接线图

三线法测量接线如：

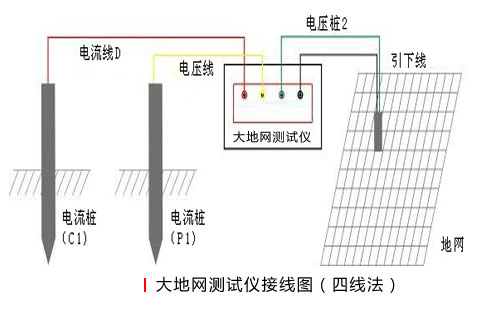

四线法测量接线图，如下：

2．操作步骤

（1）首先检查用于试验的电流线、电压线和地网线是否有断路现象（可以用万用表测量），地桩上的铁锈是否清除干净，其埋进深度是否合适（>0.5米），同时检查测试线与地桩的连接是否导通，如未导通，请处理后重新连接。

（2）电流测试线与电压测试线的长度比为1：0.618，电流测试线的长度应是地网对角线的3～5倍。

（3）电流测试线和电压测试线按规定的长度将一端与仪器相接后平行放出。另一端分别接在两个地桩上。

（4）将已放好的测试线检查一遍，将万用表一端接电流线或电压线，另一端接地网线如无阻值显示即为断路，确认完好再进行测试。

（5）检查连线无误后，给仪器接上AC 220V/50Hz电源，对仪器进行通电。

（6）按测量键，开始测量。

（7）仪器显示测试结束后，记录测试数据（可多次重复测量）。

（8）关掉仪器电源后，拆除连线，测试过程结束。

3．测试

接好线后，打开电源开关，当光标在测试项目上时，按确认键并保持大约5秒钟后，仪器开始测试。

测试时，选择测量模式，中试控股建议使用异频模式测量，简单，当进程到100%时，测试完毕，然后显示测量结果，此时光标指示打印机图标，按确认键打印报告。
