便携式耐压仪适用介绍

便携式耐压仪适用于测量各种电机、电器、仪器仪表、家用电器等设备的保护接地端和可触及的金属壳体之间的电阻值，它具有测量准确，操作方便等优点。符合 GB4706.1《家用和类似用途电器的安全通用要求》和GB9706.1《医用电气设备安全通用要求》等国家标准中相关条款的试验要求所需的测试设备，所以便携式耐压仪也是符合医用设备的绝缘电阻的测量要求和标准。

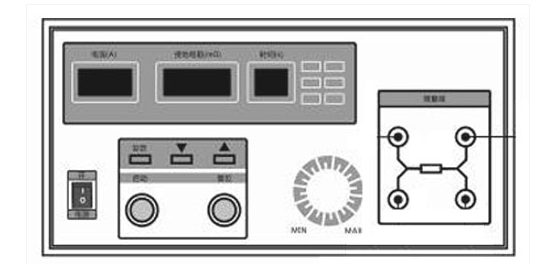

上图为便携式耐压仪的面板图，上部分显示电压、漏电流和时间，下部分显示可调节物理按键和启动开关，右侧显示接线图，根据电压的等级，耐压仪满足3kv的使用要求和5kv，10kv的生产能力。

便携式耐压仪操作方法

单次测试

按下“启动”按钮，“测量”指示灯亮。

调节面板上的“电流调节”旋钮，至所需测试电流值。此时时间窗口显示剩余测试时间。如被测物合格，测试时间一到，仪器会发出“嘟”一声后，且“合格”指示灯亮，电阻显示窗口示值即为被测物的接地电阻值；当测量电阻值大于报警设定值时，“报警”指示灯亮，待测试时间一到，仪器停止工作，并发出声报警，则判被测物为不合格品。然后按一下“复位”键，仪器退出测量状态，回到初始状态，“测量”指示灯灭。

连续测试

    当时间显示窗口显示为“0”时，按一下“启动”按钮，就能连续对被测物进行测试，不必再按动“启动”按钮。测量中结果判断为实时显示值。

在测试过程中，当接地电阻测量值超出测量范围时，接地电阻显示窗口显示“ ”，如果被测物上没有电流，则认为不构成回路，接地电阻值无穷大，仪器显示“  ”。

在测试过程中，当测试电流小于 1A 时， “欠流”指示灯亮，当测试电流大于 30A 时，仪器自动切断电流，停止测试，并且“过流”指示灯亮，接地电阻显示窗口显示“ ”。
