绝缘电阻测试仪是用于测量电气设备绝缘程度的一种基本测量工具，常见的绝缘电阻测试仪不仅是能够测量绝缘电阻，还可以测量电压，在之前，有客户都会问，GUARD是接什么的，可以不接吗？今天我们就来说一下绝缘电阻屏蔽环的用法和作用。

绝缘电阻屏蔽环（GUARD）

绝缘电阻屏蔽环是用于在电力电缆等的绝缘测量或外界电磁场干扰时，为了消除表面漏电和外界电磁场的干扰而影响测量结果的准确度，在实际测量过程中，采用仪表的屏蔽端来消除漏电电流、屏蔽电磁干扰。

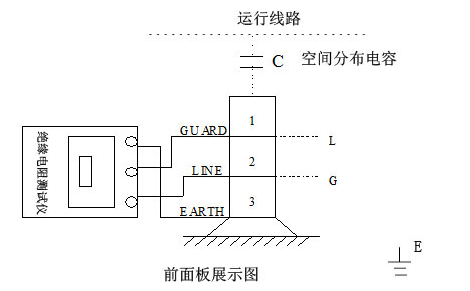

对于两节及以上的被试品，例如避雷器、耦合电容可采用如图所示的接线进行测量，图中将屏蔽端接到被测避雷器上一节法兰上，这样，由上方高压线路等所引起的干扰电流由屏蔽端子屏蔽掉，而不经过测试主回路，从而避免了干扰电流的影响，对最上节避雷器，可将其上法兰接仪表地端（EARTH）后再接地，使干扰电流直接入地，但后者不能将干扰完全消除掉，测量电力电缆时，可将绝缘电阻屏蔽环接到铠装上，消除测量时的影响！

中试控股提示您，在测量时，您最好将屏蔽环按照规定接入大地或铠装，实践证明，可以有效消除电磁干扰所带来的测试数据的影响。
