干式变压器是采用以环氧树脂为绝缘材料的工频耐压装置,相比于油浸式试验变压器,工作原理和功能完全一致,不同在于生产工艺不同,也就是他们所用的绝缘材料不同,干式试验变压器外观结构相比于油浸式试验变压器重量轻,相比于充气式试验变压器重量又重,所以是介于两者之间的可选择性的预防性试验设备,下面我们介绍一下干式试验变压器的工作原理。

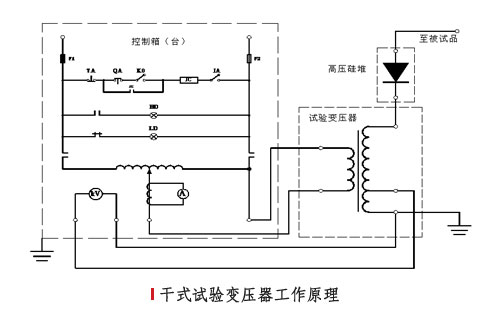

干式试验变压器是由控制部分和升压部分共同组成,缺一不可,不同容量,输入电压不同,自耦调压器的输入电压为200V或400V,调节输入电压至干式试验变压器的初级绕组(低压端),利用电磁感应原理,在次级绕组(高压端)可获得与其初级绕组匝数之比同等倍数的高压输出,从零伏连续可调到额定的最高值,注意,如果需要干式试验变压器作为直流输出时,需要将硅堆(高压二极管)安装在高压输出端,即可取得直流高压,其幅值是工频高压值的1.414倍。
