绝缘电阻是用于对电气设备的绝缘性检查，可用于高低压电气设备，涵盖了家庭及工业的使用范畴，也是电力预防性试验项目中的必不可少的试验设备，那么，在日常使用中我们该如何正确的使用绝缘电阻测试仪测量绝缘电阻呢？

绝缘电阻使用方法

1．准备工作

1）试验前应拆除被试设备电源及一切对外连线，并将被试物短接后接地放电1min，电容量较大的应至少放电2min以免触电和影响测量结果。

2）校验仪表指针是否在无穷大上，否则需调整机械调零螺丝。

注意：在调整机械调零螺丝时，左右调整量为半圈。

3）用干燥清洁的柔软布擦去被试物的表面污垢，必要时先用汽油洗净套管的表面积垢，以消除表面漏电电流影响测试结果。

4）将高压测试线一端（红色）插入LINE端，另一端接于或使用挂钩挂在被试设备的高压导体上，将绿色测试线一端插入GUARD端，另一端接于被试设备的高压护环上，以消除表面泄漏电流的影响（详见“屏蔽端（GUARD）的使用方法”相关内容。将另外一根黑色测试线插入地端（EARTH）端，另一头接于被试设备的外壳或地上。

注意：在接线时，特别注意LINE（红色）与GUARD（绿色）的接法，不要将其短路。

2．开始测试

1）转动波段开关接通电源，如电源工作正常指示灯应发绿光否则回发红或黄色光。

2）对于转动到BATT.CHECK档，按下测试键，仪表开始检测电池容量。

对于要转动到电压选择档，仪器自动接通检测电池容量3秒钟。当指针停在BATT.GOOD区,则电池是好的,否则更换电池。

3）转动波段开关，选择需要的测试电压（2500V/5000V）。

4）按下或锁定测试键开始测试。这时测试键上方高压输出指示灯发亮并且仪表内置蜂鸣器每隔1秒钟响一声，代表LINE端有高压输出。

警告：测试过程中，严禁触模探棒前端裸露部分以免发生触电危险。

5）当绿色LED亮,在外圈读绝缘电阻值(高范围);红色LED亮,则读内圈刻度。测试完后,松开测试键，仪表停止测试，等待几秒钟,不要立即把探头从测试电路移开，这时仪表将自动释放测试电路中的残存电荷。

警告：试验完毕或重复进行试验时，必须将被试物短接后对地充分放电（仪表也有内置自动放电功能，不过时间较长）

6）需连续进行第二次测量时，可按3-5步骤执行。

注意：如长期不进行测试，需将电池仓中的电池拿出，以免电池液渗漏损坏仪表。

3．屏蔽端（GUARD）的使用方法

在电力电缆等的绝缘测量或外界电磁场干扰时，为了消除表面漏电和外界电磁场的干扰而影响测量结果的准确度，在实际测量过程中，采用仪表的屏蔽端来消除漏电电流、屏蔽干扰。

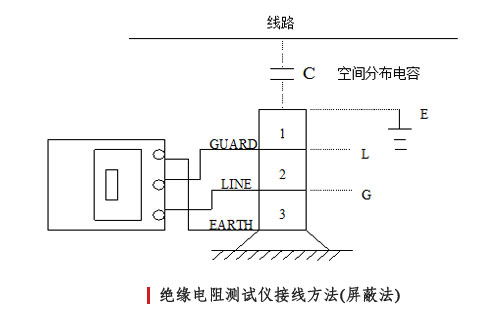

    对于两节及以上的被试品，例如避雷器、耦合电容采用图所示的接线进行测量，图中将屏蔽端接到被测避雷器上一节法兰上，这样，由上方高压线路等所引起的干扰电流由屏蔽端子屏蔽掉，而不经过测试主回路，从而避免了干扰电流的影响。对最上节避雷器，可将其上法兰接仪表地端（EARTH）后再接地，使干扰电流直接入地，但后者不能将干扰完全消除掉。
