直流系统接地故障测试仪功能介绍

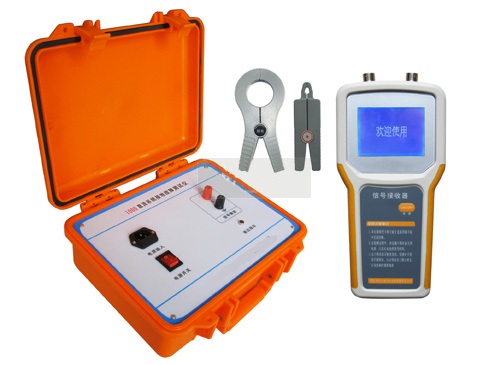

直流系统接地故障测试仪是用于对电力系统中220V、110V、48V和24V直流接地故障的查找功能，其组成是由发生机和接收机所两部分，可在不停电的情况下对电力系统的直流接地故障查找，抗干扰能力强，克服了系统分布电容的影响，直流系统接地故障测试仪广泛的用于电厂、变电站、煤矿、化工厂等供电部门。

直流系统接地的危害

由于直流系统为浮空制的不接地系统，如果发生两点接地，就可能引起上述装置误动、拒动，存在长期的安全隐患，因此当发生一点接地时，就应在保证直流系统正常供电的同时准确迅速地查出接地点并及时排除，避免影响电力的安全运行。

直流系统接地故障的工作原理

利用在直流母线与地之间加入一种特定的周期性电压信号，通过卡钳式探头探测各支路电流，分析、计算电流信号基波与谐波的相位及相位差，进而判断是否存在接地故障及接地故障点，这种方法我们称之为“波形分析法”。

直流系统接地故障测试仪技术参数

信号发生器

输出信号频率：2.5Hz

信号空载输出电压：±20V±5%

信号电压幅值误差：<5%

信号短路输出电流：≤80mA

输出口抗冲击能力：400V直流冲击

电源电压：AC220V±10%

电压频率：50Hz±5%

输入保险：200mA

最大功率：3W

信号接收器

输出信号频率：2.7Hz

信号空载输出电压：±20V±5%

信号电压幅值误差：<5%

信号短路输出电流：≤80mA

输出口抗冲击能力：400V直流冲击

电源电压：AC220V±10%

电压频率：50Hz±5%

整机检测最大接地电阻：300KΩ
