变压器是电力系统中作为重要的电气运行设备，是由初级线圈、次级线圈和铁芯组成，用来变换电流、电压的高压组合电器，变压器的应用为促进经济快速增长做出了不小的贡献，变压器按照不同的功能和大小可以分为很多种，比如，耦合变压器，电源变压器等等，变压器不仅仅是将高电压变换成低电压，同时也可以将低电压变换成高电压，比如，远程电力传输过程，下面，我们谈一下在预防性试验中，测量变压器短路试验的目的和作用是什么?

什么是短路试验

短路是指电路中的一部分被短接，短路试验也称为变压器负载试验或者是负载损耗试验，是测量变压器额定电流下的短路损耗和阻抗电压。

短路试验测量方法

测量时，使用变压器损耗参数测试仪将低压短路，高压侧输入电源，通过手动或自动施加电压（低压线圈中的电流达到他的额定电流时的高压电压），除以高压的额定电压，我们就得到了阻抗电压百分比，此时低压和高压线圈的电流都达到额定值，我么即可得到变压器的负载损耗（铜损）值，下面我们看一下具体如何接线。

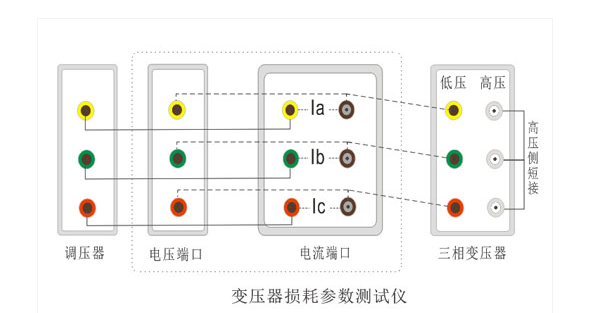

以上是三相变压器测量短路试验的接线图，不同的厂家界面布局存在一定的差异，但是接线的方法可参考上图。

测量变压器负载损耗的目的

通过测量负载损耗的阻抗电压和短路损耗，可以确定变压器的并列运行条件，计算变压器的效率，热稳定和动稳定，计算变压器二次侧的电压变动率和确定变压器的温升效应，也可以发现变压器屏蔽，压环或者油箱壁中由于漏磁通所引起的附加损耗，变压器器内部几何尺寸改变等等，这些都可以通过变压器的负载损耗反应，其中的作用就非常明显了。

变压器负载试验注意事项

负载试验时一定要将变压器的高压侧短接，短接时尽量用专用的短接线或者同规格的大电流导线，压紧并接；测量负载损耗斌并不能发现铁芯局部硅钢片短路；铁芯的损耗应该采用空载试验进行测量。
