电容电感测试仪的用途

电容电感测试仪主要是对无功补偿装置的高压并联电容组，以及电抗器的电容值和电感值测量。

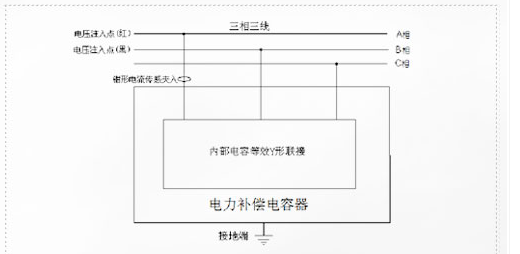

电容电感测试仪接线方法（Y形联接被试电容A相接线图）

Y形联接A相接线： 仪器面板接线： 黑色测量线插在（输出）； 红色测量线插在（电容）； 钳形电流传感器插在（测量）； 按接线图（1）三相Y形A相测量接线方法，测量线由仪器测量输出端对应插好，将红色夹子夹在母线排A相上、黑色夹子夹在母线B相上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组A相引线上，方可测量，完成后转下一相接线，其他相测试的接线方法与上图一致，只需要改变测试项的顺序即可，如果您有不懂的地方可以电话咨询我司技术服务部。

电容电感测试仪使用注意事项

仪器开箱后，按照仪器装箱单，检查是否相符 。

2．在对仪器进行操作前，首先应详细阅读该本说明书，或在对本仪器熟悉的人员指导下进行，以免产生误操作。

3．电源输入线应与本仪器电源插座相同。

4．由于液晶体受温度引响，会导致屏幕灰度发生变化，如果字迹不清晰可调节旋钮。

5．钳形表一般和仪器一起使用，也可单独使用，每次用完后请放回保护盒里以免损坏。

6．仪器应在技术指标规定的环境中工作，仪器特别是连接测试导线应远离强电磁场，以免对测量产生干扰。

7．仪器测试完毕或排除故障需打开仪器时，应将电源开关置于关闭位置并拔下电源插头。

8．仪器测试电缆、电线、夹子应保持清洁，以保证测试接触良好。
