发电机转子交流阻抗试验的目的
如果转子绕组出现匝间短路,则转子绕组有效匝数就会减小,其交流阻抗就会减小,损耗会有所增大,因此,通过测量转子绕组交流阻抗和功率损耗,与历次试验数据相比,就可以有效地判断转子绕组是否有匝间短路。

下面我们以发电机转子交流阻抗测试仪和调压器，教大家如何测量转子绕组是否短路。

发电机转子交流阻抗测试仪面板如下：

试验接线图

使用方法

首先将调压器旋至零位，按照上图所示接线，检查接线无误后，接通工作电源开关，屏幕显示主画面。点击参数设置，根据相关试验规程设置最高电压、最大电流、最高转速、电压步长、转速步长、录入方式等参数，就可以开始测量了。

以额定转速3000rpm，转速步长300rpm，录入方向选双向为例，整个测量过程如下图所示。

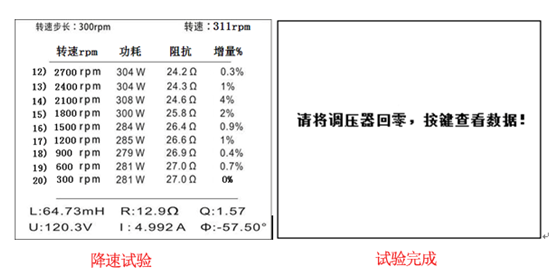

当升到额定转速（3000rpm）后，开始降速，仪器自动按300rpm的步长记录数据，如下图：

以上是发电机转子交流阻抗试验方法的部分内容，更多详细内容请点击发电机转子交流阻抗测试仪操作方法。转子交流阻抗测试仪是判断发电机转子绕组有无匝间短路的专用仪器，可以全自动、手动（单向或双向）测量转子绕组的电压、电流、阻抗、功率、转速、相位角等参数。试验方法简单、费用较低、灵敏度较高，多年来被广泛应用。
