SF6电气设备中含水的危害

目前电力系统中,GIS组合电气、变压器、断路器器等电气设备的灭弧和绝缘气体广泛使用SF6气体。因SF6气体的优越性能实现SF6电器设备在电力系统中的应用越来越广泛。大家都知道SF6气体本身是无毒的，且化学性质稳定。但SF6气体在电弧作用下会分解一些有害物质，这些分解物会与水发生化学反应，产生一些有毒、腐蚀性的物质。从而导致SF6电气设备长期安全稳定的运行，以及危害人身健康。

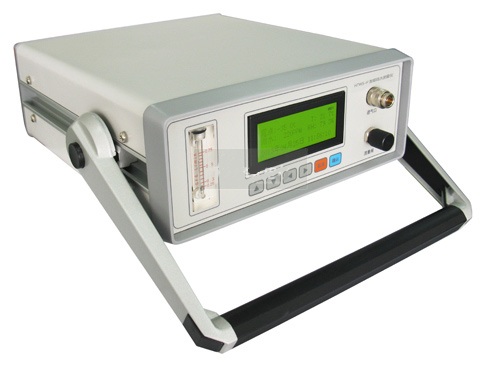

由于因为气体水分超标造成设备出现安全隐患,甚至因发现不及时在电力系统内发生故障。SF6气体中水分的含量有其严格的规定,只有控制SF6气体中水分的含量,才能确保SF6电力设备的安全运行。根据六氟化硫气体电力设备管理和检测规程，因此对新安装和使用中的电器设备定期做SF6气体微水测试实验那是必不可少的。以下图仪器SF6智能微水测试仪为例，我们来学习怎么检测六氟化硫气体中的含水量。

SF6气体微水检测试验

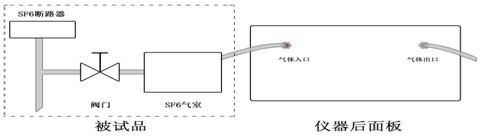

在对SF6开关设备进行检修前，我们有必要采取一些有效的防毒工作，确保我们自身的安全。我们首先用气管和专用接头把SF6断路器和微水测试仪连接起来。如下图所示

注意：按图正确连接测量管道，不要将进气管和出气管接反；进气管通过配置接头和SF6设备的螺母接头要用扳手拧紧；出气管另一端应指向下风方向，或用专门的设备收集废气。

打开仪器电源开关，进入开机界面系统进入三分钟的热机测试，完成时会发出三声提示音。进入测试界面后仪器自动开始测量，测量曲线将在液晶屏上实时显示。旋转面板上“保护-测量”­手柄至“测量”位置，调节流量调节旋钮，把进气流量调节到0.6L/min左右，开始测量气体露点值，如图6所示。

本仪器在测量过程中可以同时显示露点值、体积比和测量曲线，主界面下方第一个数据是“露点值”Td，单位是；第二个数据是“体积比”H20，单位是ppm，意义与uL/L相同。
