变压器的主绝缘即绕组与绕组之间及绕组与铁芯之间的绝缘而言，变压器还有另外一项重要的绝缘性能指标即纵绝缘。纵绝缘是指变压器绕组匝间、层间和段间的绝缘性能。然而“感应耐压试验”是专门用于检验变压器纵绝缘性能的测试方法之一。

三倍频的运用

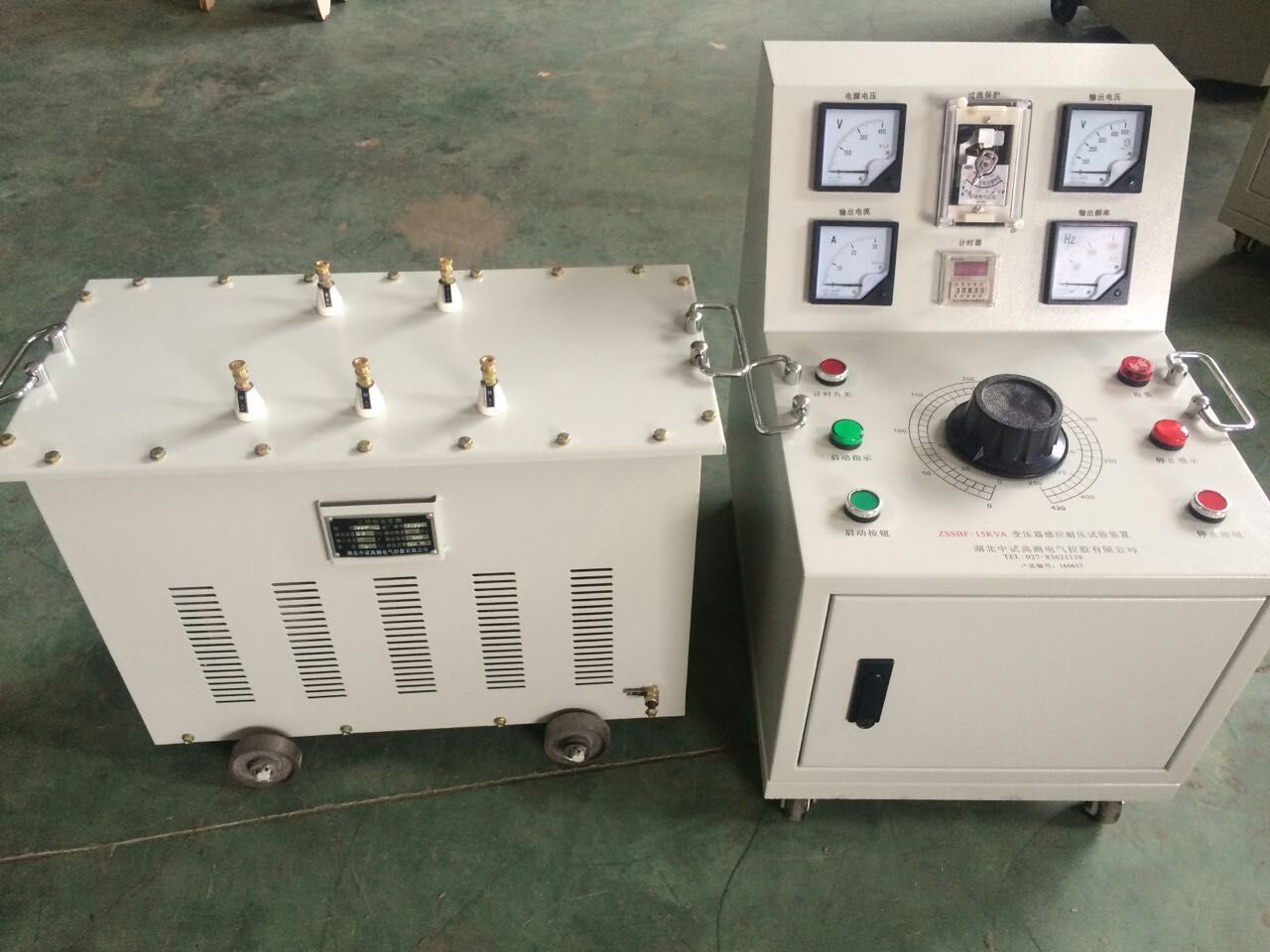

做变压器感应耐压试验时为了避免空载励磁电流的急剧上升，达不到检验纵绝缘的目的，从感应电势的关系式得出，为了施加大于额定电压的试验电压，而又不使铁芯饱和，可采用增加电源频率的办法。那么就会用到三倍频电源发生器。三倍频是由自耦调压器组成，会产生150HZ频率的电压。

为什么要检测变压器纵绝缘

变压器的纵绝缘主要依赖于绕组内的绝缘介质——漆包线本身的绝缘漆、变压器油、绝缘纸、浸渍漆和绝缘胶等，不同种类的变压器可能包含其中一种或多种绝缘介质、纵绝缘电介质很难保证100%的纯净度，难免混入固体杂质、气泡或水分等，生产过程中也会受到不同程度的损伤。变压器工作时长期负载运作的温升又会降低绝缘介质的击穿电压，造成局部放电，电介质通过外施交变电场吸收的功率即介质损耗会显著增强，导致电介质严重发热，介质电导增大，该部位的大电流也会产生热量，会使电介质的温度继续升高，而温度的升高反过来又使电介质的电导增加。如此长期恶性循环，最后导致电介质的热击穿和整个变压器的毁坏。可见利用感应耐压试验检测出变压器是否含有纵绝缘缺陷是极其必要的。

以上内容就是用三倍频电源发生器检验变压器纵绝缘的方法，不知大家学会了吗？还有不懂可查看“三倍频原理”。
