串联谐振与并联谐振原理

在电阻、电感和电容的串联电路中，出现电路的端电压和电路总电流同相位的现象，叫做串联谐振。串联谐振电路呈纯电阻性，端电压和总电流同相，此时阻抗较小，电流较大，在电感和电容上可能产生比电源电压大很多倍的高电压，因此串联谐振也称电压谐振。

在电感线圈与电容器并联的电路中，出现并联电路的端电压与电路总电流同相位的现象，叫做并联谐振。并联谐振电路总阻抗较大，因而电路总电流变得较小，但对每一支路而言，其电流都可能比总电流大得多，因此电流谐振又称电流谐振。

并联谐振电流大的原因

并联谐振是串联谐振试验装置的一个结构分支，用于对电气设备的绝缘性能检测，“并联”是一种连接的方法，谐振时的电路感抗和电路容抗相等而对消，电路呈纯电阻负荷状态，此时电路中的电阻最小所以电流最大。根据欧姆定律U=IR可以得出，串联谐振电路并联时，电路中的电阻最小，电压不变,电流最大。

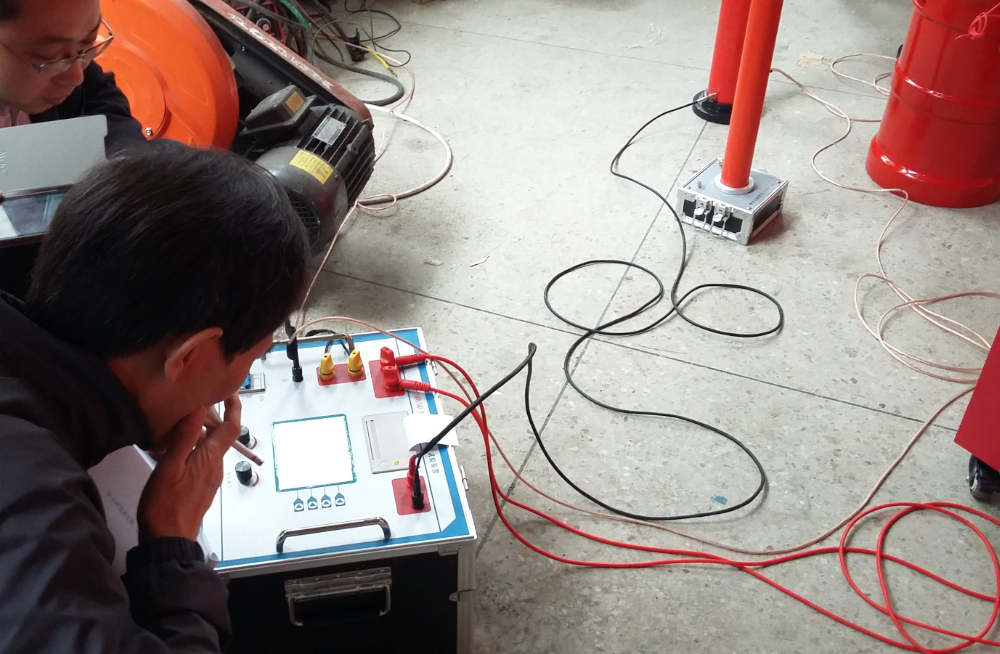

我们用串联谐振试验装置的现场图做个比较，相信大家会更容易理解串并联谐振的接法如下图：

串联谐振主要组成部分是由：变频控制器、励磁变压器、组合式电抗器、补偿电容器和电容分压器，适用于高电压的电容性试品的交接和预防性试验。
