剩磁的产生和危害

电力变压器在运行过程中，其内部会产生稳态磁通。当变压器断电切除时，由于回路磁通守恒，稳态磁通不会立即消失，而会保留一个与最末时刻稳态磁通大小相等、极性相同的剩磁。另一方面，因为大容量变压器绕组直流电阻测试、变比测量或空载试验。都是采用大电流恒流源来提高测试速度，可是会使变压器铁芯产生剩磁。

由于剩磁的存在，当变压器投入运行时铁芯剩磁使变压器铁心半周饱和，在励磁电流中产生大量谐波，这不仅增加了变压器的无功消耗，而且可能引起差动保护装置误动作，使变压器的投运失败，造成一定的经济损失。所以我们在变压投运前必须做消磁工作，确保变压器安全正常运行。

变压器如何消磁

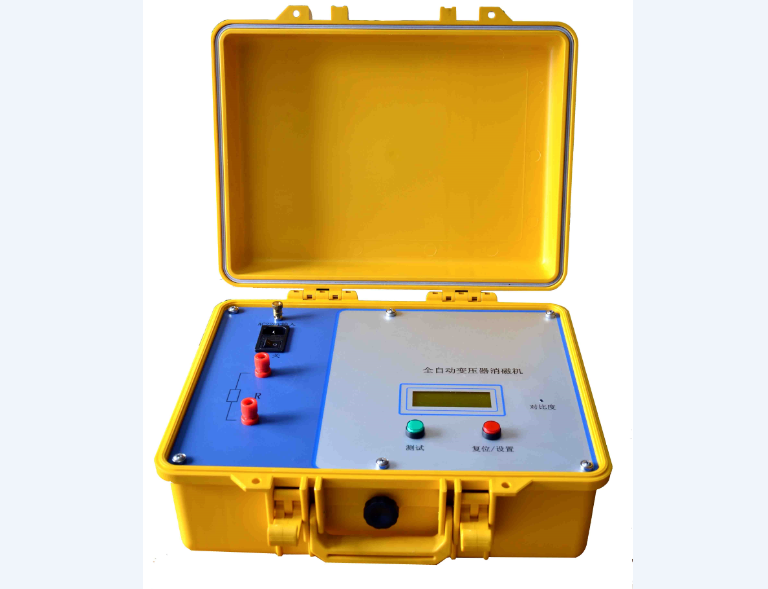

电力变压器互感器消磁仪是消除大型电力变压器直流电阻试验后剩磁危害的专用消磁设备，该消磁仪适用于35kV及以上大型电力变压器及互感器投运前消除剩磁，尤其是针对330kV及以上电压等级的大容量变压器。

将电力变压器消磁仪的I＋、V＋、V－、I－端子与被试品按图中的方法联接好。这种联接法，可消除接触电阻以及导线电阻对测量的影响。如果电力变压器互感器消磁仪随带的测试线长度不够，可使用直径相当的导线将测试线加长。

接好测试线后，闭合电源开关，电源指示灯亮，按下"启停"键，此时表头显示"E0000"。根据被测值的大小选定电阻档位量程，按下该档开关，此时该档指示灯亮，四位半LCD显示的稳定值即为被测的电阻值，读值时请注意所选量程上的单位（mΩ/Ω/kΩ）。按下"启停"键，"放电"指示灯亮（若被试品储存电量较小，则"放电"指示灯不亮），放电后，"放电"指示灯熄灭，再转换测试夹，进行再次测试。

中试控股在这里提醒大家，容量较大的变压器或互感器通大电流进行测试后必须消磁。
