保护回路和计量回路的接线正确与否直接影响到电力系统工作的稳定性和电费计量的准确性，尤其是差动保护的复杂接线，有时高低侧同时引入，变压器联结方式有多种形式，又存在不同的联结组别，高低压侧CT也有多种不同的组合方式，极易接错，而在平时运行中又可能没有达到误动的条件而不易被发现，存在很大的隐患。

六路差动保护矢量分析仪是一种可以同时测量一次侧电流、二次侧电流和二次侧电压既而做分析得出报告的仪器，仪器精确测量一次侧电流、二次侧电流和二次侧电压可以分析三相不平衡度和六角向量图等，并可以输出Word和Excel文件，无需上位机软件，方便用户后期处理报告。

测量接线

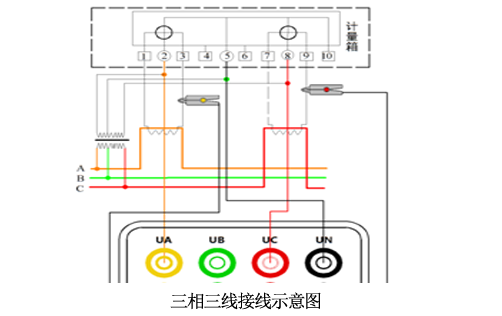

三相三线二次侧接线方法

电压线的连接：使用专用电压测试线（黄、红、黑三组），一端依次插入本仪器的UA、UC、UN相插孔，另一端分别接入被测线路的A相、C相、B相。注意：黄色线接UA插孔，黑色线接UN插孔、红色线接UC插孔。

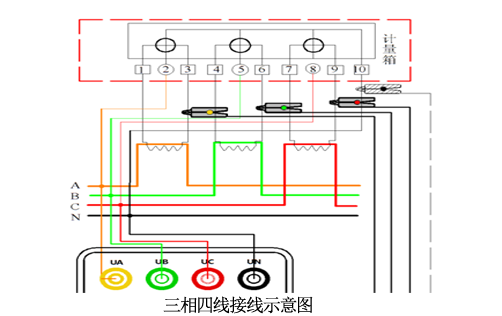

三相四线二次侧接线方法

电压线的连接：使用专用电压测试线（黄、绿、红、黑四组），一端依次插入本仪器的UA、UB、UC、UN相插孔中，另一端再接入被测线路的A相、B相、C相、零线。

注意：电流线的连接将电流一次侧、二次侧分别对应接口接好，请注意不要钳反，以免测量出现180°相位差。
