发电机工作原理

发电机利用外力推动发电机转动，带动导体切割一个固定磁场。固定磁场叫定子，旋转导体叫转子。当转子旋转时对于定子就形成相对的切割磁力线运动，在定子上就会产生一个感应电势，如果定子和外部回路接通形成闭合回路就有电流输出。

发电机耐压前测量项目

交流耐压试验前，应首先对发电机进行非破坏性试验，包括绕组的绝缘电阻、直流电阻测量，直流泄漏试验。测量各相或分支的绕组直流电阻值，与出厂数值比较，想互差别不应超过2%。在非破坏性试验合格后方能进行交流耐压试验。

发电机绕组一般都是星形接线，绕组的端口对地承受着相电压，当有一相接地时，其他两相对地的电压就升为线电压,所以试验电压的选择，不能低于发电机额定工作线电压，否则就失去了耐压试验的意义。

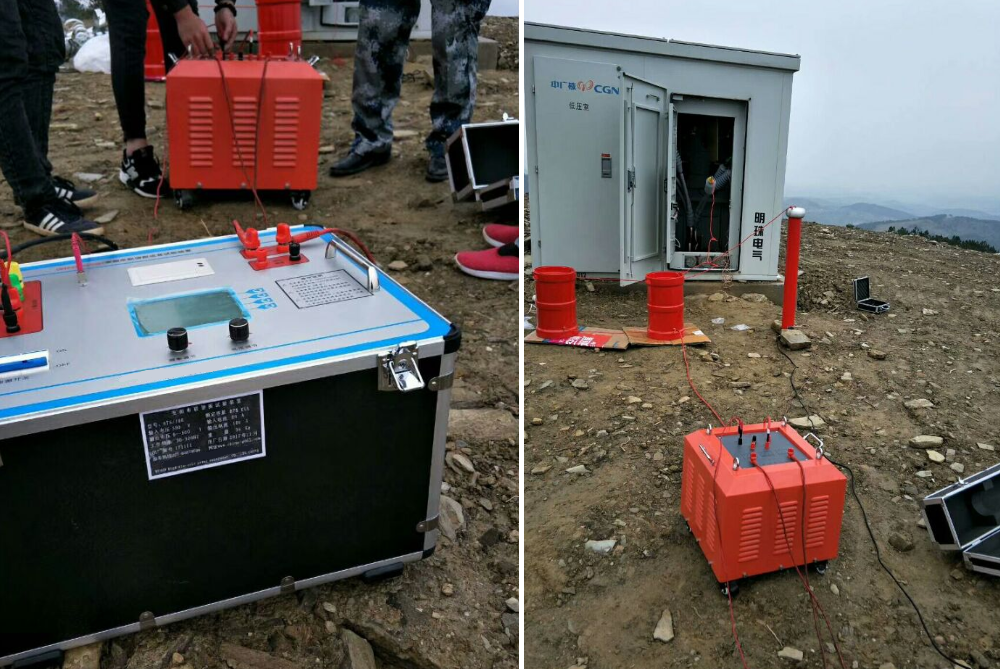

因大型发电机容量太大，交流耐压试验中所需试验变压器的要求也更高，所以无法采用传统的试验方法。对于这种大容量的电气设备打耐压，我们应使用发电机工频交流耐压试验装置。如下图所示，该装置主要针对单机容量在250MW及以下水力发电机的交流耐压试验设计制造。

发电机耐压试验准备

1.发电机定子、转子安装已完成，其它的冷态电气试验已完成，并符合交接试验规程及厂家技术要求。2.发电机出线与出线母排的软联接拆除，并将出线母排短路接地、且有足够的安全距离。3.发电机尾部的三相连接母排拆除。4发电机尾部电流互感器二次绕组均要短路接地。5发电机转子绕组短路接地。6发电机测温元件对地绝缘测试合格，并短路接地。7.在发电机平台应设置安全围栏，并挂“止步，高压危险”警示牌、同时派专人监护。完成准备工作后，下面我们按下图内容连接好线路开始升压。
