电压互感器的作用是把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置取用。同时，使用电压互感器可以将高电压与电气工作人员隔离。电压互感器虽然也是按照电磁感应原理工作的设备，但它的电磁结构关系与电流互感器相比正好相反。标准电压互感器针对二次电压100V、100/√3V、100/3V的被测互感器的校验要求而设计。它按材料分为干式、油式、充气式电压互感器，根据电压等级和容量的大小可作出相应合理的选择。

10KV互感器技术指标

1、额定电压比：10kV/100V、10/√3kV/100/√3V、10/√3kV/100/3V

2、准确度级别：0.05级，即在额定负荷的情况下，当电压为80%Un至120% Un的范围内，比差不大于0.05%，角差不大于2.0°，当电压为50%Un 时，比差不大 于0.075%，角差不大于3.0°，当电压为20%Un时，比差不大于0.1%，角差不大于4.0°。（实际误差不大于误差限值的60-70%）

3、试验电压 一次绕组感压耐压为1.2Un、1分钟，二次绕组对地，工频耐压2kV、1分钟。

4、10kV、0.05级的电压互感器,可用于校验0.2级以下的电压互感器，校验变比，10kV/100V、10/√3kV/100/√3V、10/√3kV/100/3V。

校验接线图：

1、双级电压互感器校电压互感器接线图

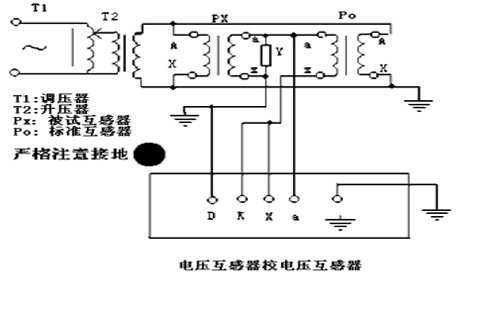

2、电压互感器校电压互感器接线图
