带变压器线圈测量

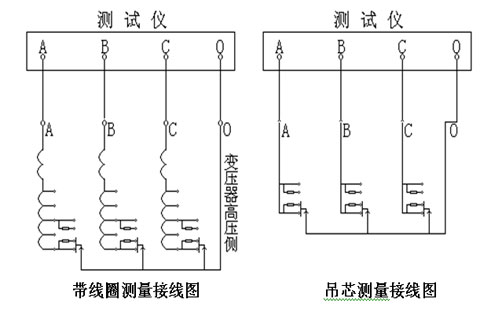

如图所示带有载分接开关的电力变压器原理图

将仪器内附的4根（红、绿、黄、黑）大线夹取出来，用大线夹夹住变压器高压端子的A、B、C和中性点O端，将线的另一接线端子分别插入仪器面板上的A、B、C、O插孔。用小夹子将变压器低压侧的a、b、c、O端子短路接地即可。

吊芯测量有载分接开关

在变压器大修时，有载分接开关吊出没有线圈如图所示。先把每一相中开关连接的触点短路，用仪器附带的4根（红、绿、黄、黑）小线夹分别夹住ABC相的短路点和中性点。另一接线端子分别插入仪器即可。

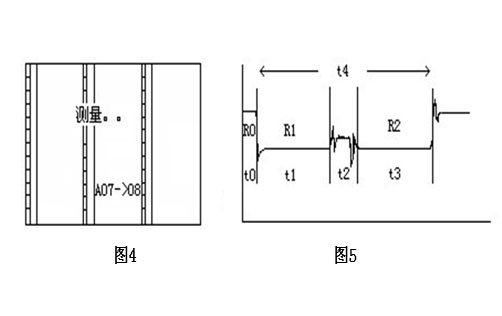

启动变压器有载开关测试仪，当听到有载开关动作对触头进行切换的声音时阻值随之发生变化。仪器将自动搜索到过渡波形，并显示在屏幕上。用四组光标移动键调整光标位置到波形串联.并联.串联的明显转折处。按“相序选择”键选择调整A.B.C三项，光标调节好后显示屏上将直接显示出波形时间和电阻值。各段参数的意义如图5所示，R1和R2是过渡电阻值, T0是三相同期,T2是桥接时间,T4是过渡时间。处理好三项的参数后，就可按“打印”键进行打印。这时打印的图纸包括波形和处理的参数值。
