中试控股是ZSHVA超低频耐压介质损耗测试装置源头实力大厂
可以完成试验：应用于6kV、10kV、35kV电缆、电力电容器、大中型发电机、电动机的无损耐压及介质损耗等项目的测试，集成介质损耗诊断系统、耐压测试等多种测试功能，峰值电压可达80kV。
参考标准：DL/T849.4-2004和IEEE400.2-2013

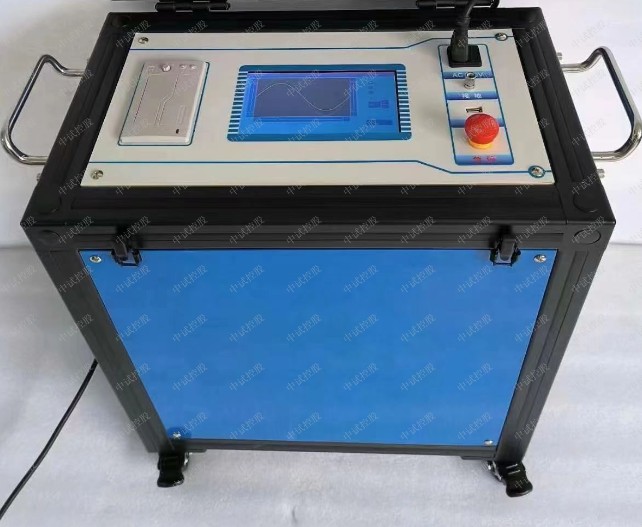

ZSHVA超低频耐压介质损耗测试装置是由中试控股研发生产，采用 7 寸触模屏、最新 ARM7 单片机、高速 AD 采集电路，并配有后台管理软件。它克服了国内同类产品的诸多缺点，特别适用于绝缘等值电容较大的电气设备（例如：电力电缆、电力电容器、大中型发电机和电动机等）耐压试验，符合 2004 年国家新颁布电力行业标准《超低频高压发生器通用技术条件 DL/T849.4-2004》要求。
ZSHVA超低频耐压介质损耗测试装置采用了降低试验频率，从而降低了试验电源容量的方法。从国内外多年的理论和实践证明，用 0.1Hz 超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一，且操作简单。这就是为什么发达国家普遍采用这一方法的主要原因。

中试控股多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

中试控股一直致力于从事超低频耐压介质损耗测试装置，检测试验与设备维保三位于一体，集设计、生产、销售的服务商，为客户提供一站式工业产品智能系统解决方案。

电气设备的高压耐压试验是《绝缘预防性试验》规定的最重要项目之一。
耐压试验可分为交流耐压试验和直流耐压试验，交流耐压试验又可分为工频、变频和 0.1Hz 超低频介损测试技术，其中 0.1Hz 超低频介损技术是最新技术，是当前国际电工委员会推荐的技术。我公司新一代本系列超低频介损高压发生器是采用最新
美国技术自主开发的核心产品，采用 7 寸触模屏、最新 ARM7 单片机、高速 AD 采集电路，并配有后台管理软件。
ZSHVA超低频耐压介质损耗测试装置远远高于同类进口产品，特别适用于绝缘等值电容较大的电气设备（例如：电力电缆、电力电容器、大中型发电机和电动机等）耐压试验，符合 2004 年国家新颁布电力行业标准《超低频高压发生器通用技术条件 DL/T849.4-2004》要求。

1.电压（峰值）0-80kv， 灵敏度：0.1kV， 精确度：1 %
2.波形：超低频正弦波、直流电压，电压正，负峰值误差：≤3％，电压波形失真度：≤1％
3.频率范围：0.1 Hz 0.05 Hz 0.02 Hz 负载范围（超低频测试）：10nF–10μF
4.电流：测量范围：0–70 mA ，灵敏度：1μA ，精确度：1 %
5.介损：
超低频正弦波电压范围：1–80kVrms
负载范围：50nF–5μF
分辨率：不低于1x10-6
精确度：不低于1x10-3
测量范围：1x10-3–21000x10-3
介损测量频率：0.1Hz
电容量范围：50nF-5μF
电阻值范围：30MΩ-10GΩ
体积：48cm*28cm*58cm
重量：45kg
6.使用条件：户内、户外；温度：-10℃～+40℃；湿度：≤85％RH
7.电源：频率50Hz,60hz，电压100v -260V±5%。
8.usb通信口。
9.使用条件：户内、户外；温度：-10℃～+40℃；湿度：≤85％RH
10.电源：电压 220V±5%，50±5Hz

表 4 各种型号橡塑绝缘电力电缆 0.1Hz 超低频试验电压和时间
注：UN 为电缆额定电压，Uo 为电缆相电压。
试验时间：交接试验时试验时间为 60 分钟，预防性试验时间为 15 分钟。
过流保护整定电流值：
超低频耐压试验品容性电流（或泄漏电流）的估算方法：Io=2πfCU=2×3.14×0.1CU(mA)…………………(公式 1)
其中：C 为电缆对地电容量，单位为 uF；U 为试验电压有效值，单位为 kV。
2：某型号 10kV(UN=10kV，Uo=8.7kV) 电缆长 4km，单相对地电容 0.21uF/km，0.1Hz 超
低频试验电压为 26kV（峰值），则泄漏电流近似为：Io=2πfCU=2×3.14×0.1CU=0.628×0.21×4×26/2=9.69（mA）
过流保护整定电流值：I=kIo…………………(公式 2)
其中：k 为过流保护可靠系数，显然 k＞1
k 取 1.5，则过流保护整定电流值可取：14.5mA
试验接线：用随机附带的专用连接将试验设备与试验电缆连接。仔细检查接线正确后合上电源，再次设定好试验频率，时间和电压以及高压侧的过流
保护值、过压保护值，然后开始升压试验。
升压过程应密切监视高压回路，监听试品电缆是否有异常响声。升至试验电压时，仪器开始自动记录试验时间、显示试验电压值
试验时间到后，仪器自动停机。若试验中无破坏性放电发生，则认为通过耐压试验。
在升压和耐压过程中，如发现输出波形异常畸变，而且电流异常增大，电压不稳，试品电缆发生异味、烟雾、异常响声或闪烙等现象，应立即停止升压，停机后查明原因。这些现象如果是试品电缆绝缘部分薄弱引起的，则认为耐压试验不合格。如确定是试品电缆由于空气湿度或表面脏污等原因所污等原因所致，应将试品电缆清洁干燥处理后，再进行试验。


试验过程中，如果遇到非试品电缆绝缘缺陷使仪器出现过流保护，在查明原因后，应重新进行耐压试验。
八．注意事项
1、试验时请严格遵守高压试验的安全规范，由专业人员操作；
2、仪器如有故障，切勿自行拆机修理，应立即与我公司联系；
3、关机后应用放电棒对试品进行充分放电，确信放电完毕后，再拆线！
九．运输及保存
（1）运输
本产品运输时必须进行包装，包装箱可用纸箱或木箱，包装箱内应垫有泡沫防震层。包装好的产品，应能经公路、铁路、航空运输。运输过程中不得置于露天车箱。仓库应注意防雨、防尘、防机械损伤。
（2）储存仪器平时不用时，应储存在环境湿度在-20℃～+60℃，相对湿度不超过 85%，通风，无腐蚀性气体的室内。存储时不应紧靠地面和墙壁。
（3）防潮在气候潮湿的地区或潮湿的季节，本仪器如长期不用，要求每月开机通电一次（约二小时），以使潮气散发，保护元器件。
（4）防曝晒仪器在室外使用时，尽可能避免或减少阳光的直接曝晒。仪器在室外使用时，尽可能避免或减少阳光的直接曝晒。
十．质量保证
（1）本仪器严格按照国家标准和企业标准制造，每一台仪器都经过严格的出厂检验。
（2）本仪器享有一年的保修期，在此期间由于制造厂的原因而使质量低于特性要求，本
公司将免费予以保修。
（3）在仪器使用寿命内，本公司将终身提供仪器的维护、使用培训、软件升级等相关服务。
（4）如果在使用中发现问题，请及时与本公司联系，我们将在 24 小时（省内）或 48 小时（省外）为您服务解决问题。

•一机多用
该仪器自身集成符合IEEE 400.2-2013的耐压测试和介质损耗因数诊断模块。可进行电缆交直流耐压测试、外护套测试及故障定位等多种测试。

•强大的输出
输出电压峰值可达29kV，有效值可达21KV。与同品类仪器相比，电容*大10μF，可测试更长距离电缆。输出电流*大可达20mA，比同类仪器所需测试时间更短。

•无限制运行时间
可对电缆进行持续测量，而同品类仪器在连续工作1小时后，需要将仪器停机散热2小时。

•可视化软件
所有的结果可以通过USB或蓝牙进行下载、编辑并生成报告。软件具有图形分析功能，可以更加直观地读取测试结果并与之前测试结果生成对比。

•DDD安全系统
仪器具有两个独立的接地装置（电子和机械放电），确保仪器运行时因电源被意外切断，也能使仪器放电，保证操作人员的安全。

•返回电压保护
防止测试过程中电缆突然上电对人员造成伤害。当仪器检测到外部电压大于100V时，自动切断电源并有红色指示灯指示，保证操作人员安全。

•运输方便
在尺寸，重量（14 kg）方面都具有突出特点，具有防水等级为IP67的非常坚固的水密外壳，减少了额外的运输箱，便于现场测试及运输。

•高清显示屏
具有高清的彩色显示屏(4,3")，可以轻松读取测试结果。

•干性系统
内部无油填充部件，方便用户日常的维护及运输。

•系统可升级
可根据用户的需要添加局部放电测试模块，同时进行电缆耐压、局部放电、介质损耗因数测试。

何谓超低频，根据IEEE 400.2 规定输出频率范围 0.1 – 0.01 Hz便称为超低频。采用0.1Hz高压发生器产生纯正弦波高压，施加到被测电缆上激发缺陷点的局放，检测系统经耦合电容器分压后接检测阻抗的测量回路，采用脉冲电流法进行局放测量。为何B2HV要采取正弦波呢？首先直流电对电缆损害非常大，超低频余弦也不能测局放和介损。

自2012年以来超低频技术的发展推动了各地的应用，广泛的实践应用又促进了标准的形成：IEEE、IEC等国际标准陆续纳入并推荐配网电缆的超低频介损、局放、耐压的多功能监测式耐压试验。

是一款10KV电缆超低频介损测试仪，可评估电缆老化程度，电缆健康情况尽在掌握。仅有14kg重量，现场测试一人搞定，使用时间不受限。另外IP67防护等级使其可在恶略环境下使用；特有的电压检测保护以及双放电装置，确保操作人员的生命安全，5公里以内电缆介损测试必备神器！

产品考虑到客户的使用使用情况，可以兼容高压和低压侧采样。高压侧采样的优点是会提高电缆的测试精度（例如10米以下的电缆），低压侧采样的优点是接线少操作简便。

输出电流可达20mA,测试电流的大小决定了测量相同长度及容量的电缆所用的时间长短，长度越长电容越大的电缆对测试电流的要求*越高。而测试输出电流越大则测试速度*越快。
