ZSHVA-70KV电缆超低频耐压介损测试系统
时间:2024-03-16
中试控股技术研究院鲁工为您讲解:

中试控股是ZSHVA-70KV电缆超低频耐压介损测试系统源头实力大厂
可以完成试验:应用于6kV10kV35kV电缆、电力电容器、大中型发电机、电动机的无损耐压及介质损耗等项目的测试,集成介质损耗诊断系统、耐压测试等多种测试功能,峰值电压可达80kV
参考标准:DL/T849.4-2004IEEE400.2-2013
ZSHVA-70KV电缆超低频耐压介损测试系统是由中试控股研发生产,采用 7 寸触模屏、最新 ARM7 单片机、高速 AD 采集电路,并配有后台管理软件。它克服了国内同类产品的诸多缺点,特别适用于绝缘等值电容较大的电气设备(例如:电力电缆、电力电容器、大中型发电机和电动机等)耐压试验,符合 2004 年国家新颁布电力行业标准《超低频高压发生器通用技术条件 DL/T849.4-2004》要求。

ZSHVA-70KV电缆超低频耐压介损测试系统采用了降低试验频率,从而降低了试验电源容量的方法。从国内外多年的理论和实践证明,用 0.1Hz 超低频耐压试验替代工频耐压试验,不但能有同样的等效性,而且设备的体积大为缩小,重量大为减轻,理论上容量约为工频的五百分之一,且操作简单。这就是为什么发达国家普遍采用这一方法的主要原因。


中试控股多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商



中试控股一直致力于从事超低频耐压介质损耗测试装置,检测试验与设备维保三位于一体,集设计、生产、销售的服务商,为客户提供一站式工业产品智能系统解决方案。


电气设备的高压耐压试验是《绝缘预防性试验》规定的最重要项目之一。
耐压试验可分为交流耐压试验和直流耐压试验,交流耐压试验又可分为工频、变频和 0.1Hz 超低频介损测试技术,其中 0.1Hz 超低频介损技术是最新技术,是当前国际电工委员会推荐的技术。我公司新一代本系列超低频介损高压发生器是采用最新
美国技术自主开发的核心产品,采用 7 寸触模屏、最新 ARM7 单片机、高速 AD 采集电路,并配有后台管理软件。
ZSHVA超低频耐压介质损耗测试装置远远高于同类进口产品,特别适用于绝缘等值电容较大的电气设备(例如:电力电缆、电力电容器、大中型发电机和电动机等)耐压试验,符合 2004 年国家新颁布电力行业标准《超低频高压发生器通用技术条件 DL/T849.4-2004》要求。


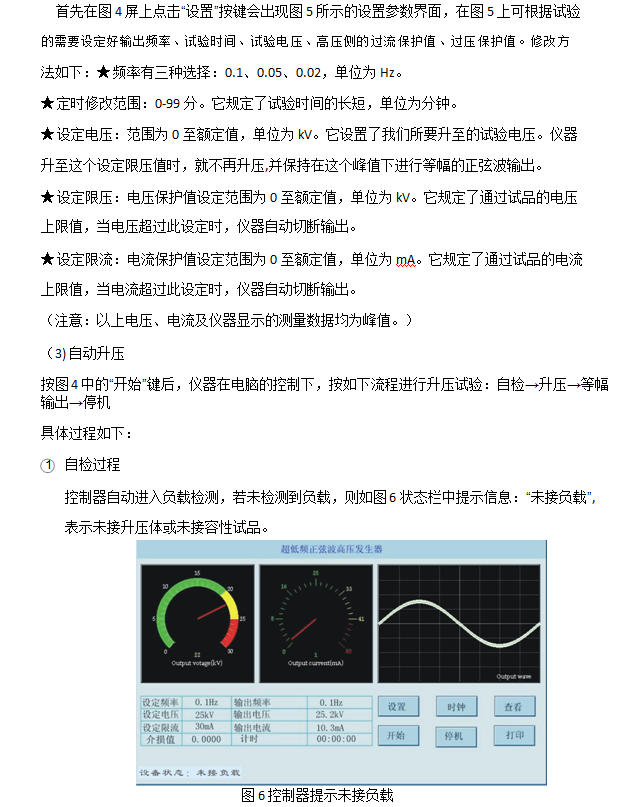

1.
电压(峰值)0-80kv 灵敏度:0.1kV 精确度:1 %
2.
波形:超低频正弦波、直流电压,电压正,负峰值误差:≤3%,电压波形失真度:≤1
3.
频率范围:0.1 Hz 0.05 Hz 0.02 Hz 负载范围(超低频测试):10nF–10μF
4.
电流:测量范围:0–70 mA ,灵敏度:1μA ,精确度:1 %
5.
介损:
超低频正弦波电压范围:1–80kVrms
负载范围:50nF–5μF
分辨率:不低于1x10-6
精确度:不低于1x10-3
测量范围:1x10-3–21000x10-3
介损测量频率:0.1Hz
电容量范围:50nF-5μF
电阻值范围:30MΩ-10GΩ
体积:48cm*28cm*58cm
重量:45kg
6.
使用条件:户内、户外;温度:-10+40;湿度:≤85RH
7.
电源:频率50Hz,60hz,电压100v -260V±5%
8.usb
通信口。
9.
使用条件:户内、户外;温度:-10+40;湿度:≤85RH
10.
电源:电压 220V±5%50±5Hz

注意事项
1、试验时请严格遵守高压试验的安全规范,由专业人员操作;
2、仪器如有故障,切勿自行拆机修理,应立即与我公司联系;
3、关机后应用放电棒对试品进行充分放电,确信放电完毕后,再拆线!
九.运输及保存
(1)运输
本产品运输时必须进行包装,包装箱可用纸箱或木箱,包装箱内应垫有泡沫防震层。包装好的产品,应能经公路、铁路、航空运输。运输过程中不得置于露天车箱。仓库应注意防雨、防尘、防机械损伤。
(2)储存仪器平时不用时,应储存在环境湿度在-20℃~+60℃,相对湿度不超过 85%,通风,无腐蚀性气体的室内。存储时不应紧靠地面和墙壁。
(3)防潮在气候潮湿的地区或潮湿的季节,本仪器如长期不用,要求每月开机通电一次(约二小时),以使潮气散发,保护元器件。
(4)防曝晒仪器在室外使用时,尽可能避免或减少阳光的直接曝晒。仪器在室外使用时,尽可能避免或减少阳光的直接曝晒。
十.质量保证
(1)本仪器严格按照国家标准和企业标准制造,每一台仪器都经过严格的出厂检验。
(2)本仪器享有一年的保修期,在此期间由于制造厂的原因而使质量低于特性要求,本
公司将免费予以保修。
(3)在仪器使用寿命内,本公司将终身提供仪器的维护、使用培训、软件升级等相关服务。
(4)如果在使用中发现问题,请及时与本公司联系,我们将在 24 小时(省内)或 48 小时(省外)为您服务解决问题。
十一.打印机换纸方法
SP-EF打印机更换纸卷操作非常简单,它不需要取出整个打印机,只需按动开门按钮即可打开前盖,按照图A打开前盖后把剩下的纸芯取出,然后按照图B的所示装上新纸卷,再按图C所示合上前盖即可。
注意:合上前盖时要让打印纸从出纸口中伸出一段,放在居中位置,让胶轴将打印纸充分压住,否则无法打印。热敏式打印机上纸时,必须确认热敏印纸的热敏涂层在上面,再将热敏纸放入打印机纸仓。如果热敏涂层未在正确面上,则打印不出字迹。如果出现打印纸走偏现象,可以重新打开前盖,调整打印纸位置




一机多用
该仪器自身集成符合IEEE 400.2-2013的耐压测试和介质损耗因数诊断模块。可进行电缆交直流耐压测试、外护套测试及故障定位等多种测试。

强大的输出
输出电压峰值可达29kV,有效值可达21KV。与同品类仪器相比,电容*10μF,可测试更长距离电缆。输出电流*大可达20mA,比同类仪器所需测试时间更短。

无限制运行时间
可对电缆进行持续测量,而同品类仪器在连续工作1小时后,需要将仪器停机散热2小时。

可视化软件
所有的结果可以通过USB或蓝牙进行下载、编辑并生成报告。软件具有图形分析功能,可以更加直观地读取测试结果并与之前测试结果生成对比。

•DDD
安全系统
仪器具有两个独立的接地装置(电子和机械放电),确保仪器运行时因电源被意外切断,也能使仪器放电,保证操作人员的安全。

返回电压保护
防止测试过程中电缆突然上电对人员造成伤害。当仪器检测到外部电压大于100V时,自动切断电源并有红色指示灯指示,保证操作人员安全。

运输方便
在尺寸,重量(14 kg)方面都具有突出特点,具有防水等级为IP67的非常坚固的水密外壳,减少了额外的运输箱,便于现场测试及运输。

高清显示屏
具有高清的彩色显示屏(4,3"),可以轻松读取测试结果。

干性系统
内部无油填充部件,方便用户日常的维护及运输。

系统可升级
可根据用户的需要添加局部放电测试模块,同时进行电缆耐压、局部放电、介质损耗因数测试。

何谓超低频,根据IEEE 400.2 规定输出频率范围 0.1 0.01 Hz便称为超低频。采用0.1Hz高压发生器产生纯正弦波高压,施加到被测电缆上激发缺陷点的局放,检测系统经耦合电容器分压后接检测阻抗的测量回路,采用脉冲电流法进行局放测量。为何B2HV要采取正弦波呢?首先直流电对电缆损害非常大,超低频余弦也不能测局放和介损。

2012年以来超低频技术的发展推动了各地的应用,广泛的实践应用又促进了标准的形成:IEEEIEC等国际标准陆续纳入并推荐配网电缆的超低频介损、局放、耐压的多功能监测式耐压试验。

是一款10KV电缆超低频介损测试仪,可评估电缆老化程度,电缆健康情况尽在掌握。仅有14kg重量,现场测试一人搞定,使用时间不受限。另外IP67防护等级使其可在恶略环境下使用;特有的电压检测保护以及双放电装置,确保操作人员的生命安全,5公里以内电缆介损测试必备神器!

产品考虑到客户的使用使用情况,可以兼容高压和低压侧采样。高压侧采样的优点是会提高电缆的测试精度(例如10米以下的电缆),低压侧采样的优点是接线少操作简便。

输出电流可达20mA,测试电流的大小决定了测量相同长度及容量的电缆所用的时间长短,长度越长电容越大的电缆对测试电流的要求*越高。而测试输出电流越大则测试速度*越快。
