电机检测台(推荐大厂)
时间:2024-01-01

中试控股技术研究院鲁工为您讲解电机检测台(推荐大厂)

中试控股是电机性能实验台源头实力大厂

可以完成试验:高低压电机闸间耐压试验、高低压电机空载损耗及空载电流的测量、高低压电机冷态电阻测量、三单相电压及平均电压测量、震动测量、温度测量、绝缘电阻测量、高低压电机工频耐压试验、三/单祖电流及平均电流测量、转矩转速测量、温升试验、负载试验、堵转试验。

参考标准:GB755-2008、GB/T 1032-2012

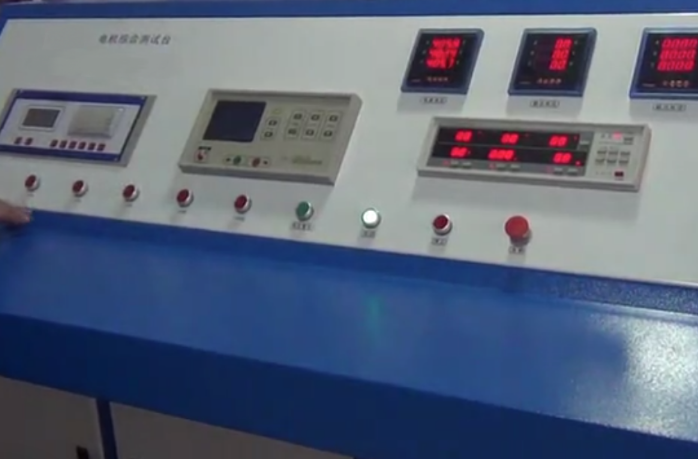

ZSDJ-III智能电机综合测试台是由中试控股研发生产,适用于容量0-10000kW和电压等级0-10kV的交流电机、直流电机、变频电机的出厂和维修后的各项试验。试验台由工业计算机、试验电源系统、试验控制系统、传感器和信号调理模块、数据采集硬件和软件、数值运算处理软件、图形。

ZSDJ-III智能电机综合测试台由工业计算机、试验电源系统、试验控制系统、传感器和信号调理模块、数据采集硬件和软件、数值运算处理软件、图形显示与操作软件、试验报告生成、波形和测量结果存储打印软件等组成,具有多通道、多功能、测量精确等特点,全行业处于领先水平!

中试控股多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

中试控股一直致力于从事智能测试装备系统,智能制造设备系统,检测试验与设备维保三位于一体,集设计、生产、销售的服务商,为客户提供一站式工业产品智能系统解决方案。


1、电源品质高、性能稳定:除满足试验标准要去的电源品质外,数字电源具有频率范围宽、频率稳定度高、输出电压频率响应快、输出点参量闭环控制等特点,这些特点为形成高性能的电机试验站提供了良好的基础。

2、电源的并联解并和扩容功能:试验系统使用的两台数字电源系统可以并联运行,单机容量提高一倍,为等效负载法(叠频)试验和其他单电源运行的试验项目提供更大的试验容量;在试验系统需要扩容时,只需要增加数字电源的容量(并联新的数字电源)使可完成系统扩容升级。

3、方便灵活的等效负载试验:定子叠频法是单电机进行温升试验的主要方法。不需要叠频变压,数字电源单机能够满足输出满足叠频试验要求的电压波形。

设计依据

GB/T22670-2008 变频器供电三相笼型感应电动机试验方法

GB755-2008旋转电机 定额和性能

GB/T755.2-2003旋转电机(牵引电机除外)确定损耗的效率的试验方法



ZSDJ-T 永磁同步电机试验系统

与传统的电励磁同步电机相比,永磁同步电机,特别是稀土永磁同步电机具有损耗少、效率高、节电效果明显的优点。又因无需励磁电流,没有励磁损耗,提高了电动机的效率和功率密度。针对永磁同步电机的特点,在网络化测控系统的平台上开发建设永磁同步电机试验系统,它具有测试精度高、控制简单、自动化程度高、调速方便、调速范围广、低速性能好等特点,上位机自动设置转速、扭矩,可自动绘制各类特性曲线,广泛用于普通永磁同步电动机、变频高速永磁同步电动机。

产品特征

永磁同步电机试验系统性能特点

1、标准参数管理功能

标准参数可通过键盘输入,具有权限保护功能,作为测试电机合格与否的依据。

2、测试过程控制功能

软件系统在接线完毕、按下启动按钮后,可以按照设定好的测试内容与线路对定子执行自动测试,并在屏幕上显示所有测试结果。

3、编号管理功能

可以根据型号类型保存相应的定子编号,并在测试时自动递加。

4、测试数据管理功能

该软件可以保存电机的测试数据,有多种方式对测试结果检索,可对测试结果进行约定格式的打印。

1·中文菜操作单显示、自动打印、操作方便、另配备有可靠的标准表比较测试通道;
2·电机交流耐压装置为便携式可任意移动;
3·容量630KW-9000KW电压6KV-10000V高压电机需增加10KV升压器、10KV高压互感器等;
4·电气强度:量程0-10mA;
5·测试条件:施加电压0-3KVAC可调,精度1%;
6·绝缘电阻:量程10-500MΩ,测试条件施加电压500VDC,精度3%;
7·冷态电阻:量程0-1KΩ,测试条件恒流源,精度1%;
8·低启电流:量程ACO-60A,测试条件0-额定电压,精度1%;
9·堵转电流:量程ACO-200A,测试条件降压独转,精度1%;
10·空载功率:量程0-100KW,测试条件额定电压,精度1%;
11·空载电流:量程ACO-200A,测试条件额定电压,精度1%;
12·泄漏电流:量程0-20mA,测试条件1.06倍额定电压,精度1%;

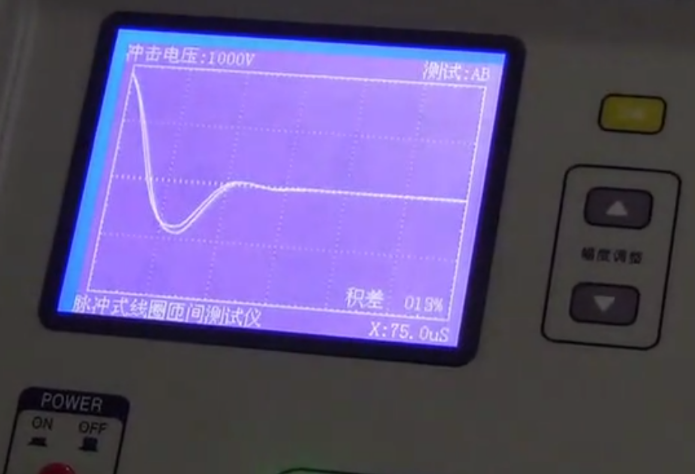

13·匝间绝缘:测试条件0.5-3.5AV,精度1%。



智能电机综合测试台是针对钢铁、煤矿、铁矿等电修行业涉及定做的电机综合类试验系统,它可以完成各种电机、变压器在一个试验台的综合,如交流异步电机、交流同步电机、直流电动机、直流发电机、变压器。也可以完成各种试验的综合,如绝缘电阻测量、直流电阻测量、工频耐压测试、匝间耐压测试等等常规试验和空载试验、堵转试验等运行试验。

智能电机综合测试台是科研项目,本项目针对目前公司辅助设备的低压电动机的容量及试验参数,并根据现场实际对电动机试验项目、操作方法、控制线路、技术参数进行分析、整合。设计、定制加工一套适用于目前的电动机综合测试系统,该系统满足 200kW及以下三相交流/直流电动机的空转及空载试验,来检验电动机的检修质量,确保主辅工艺系统安全、稳定运行。





3.4注意控制屏各仪表指示是否在正常范围内,发动机、发电机有无异响,有异常应停机检查。



4停机



4.1供电停止时,应将发电机主开关分开,再降低发动机转速,然后停机。



下面中试控股详细介绍风力发电机的运行和维护需注意的事项



   伴随着风机种类和数量的增加,新机组的不断投运,旧机组的不断老化,风机的日常运行维护也是越来越重要。现在就风机的运行维护作一下探讨。

运行

    风力发电机组的控制系统是采用工业微处理器进行控制,一般都由多个CPU并列运行,其自身的抗干扰能力强,并且通过通信线路与计算机相连,可进行远程控制,这大大降低了运行的工作量。所以风机的运行工作就是进行远程故障排除和运行数据统计分析及故障原因分析。

远程故障排除风机的大部分故障都可以进行远程复位控制和自动复位控制。风机的运行和电网质量好坏是息息相关的,为了进行双向保护,风机设置了多重保护故障,如电网电压高、低,电网频率高、低等,这些故障是可自动复位的。由于风能的不可控制性,所以过风速的极限值也可自动复位。还有温度的限定值也可自动复位,如发电机温度高,齿轮箱温度高、低,环境温度低等。风机的过负荷故障也是可自动复位的。

除了自动复位的故障以外,其它可远程复位控制故障引起的原因有以下几种:

1)风机控制器误报故障;

2)各检测传感器误动作;

3)控制器认为风机运行不可靠

 故障原因分析我们通过对风机各种故障深入的分析,可以减少排除故障的时间或防止多发性故障的发生次数,减少停机时间,提高设备完好率和可利用率。如对150kW风机偏航电机过负荷这一故障的分析,我们得知有以下多种原因导致该故障的发生,首
