中试控股技术研究院鲁工为您讲解：电机检测系统

中试控股是电机调试台源头实力大厂

可以完成试验：高低压电机闸间耐压试验、高低压电机空载损耗及空载电流的测量、高低压电机冷态电阻测量、三单相电压及平均电压测量、震动测量、温度测量、绝缘电阻测量、高低压电机工频耐压试验、三/单祖电流及平均电流测量、转矩转速测量、温升试验、负载试验、堵转试验。

参考标准：GB755-2008、GB/T 1032-2012

ZSDJ-III 智能电机综合测试台是由中试控股研发生产，适用于容量0-10000kW和电压等级0-10kV的交流电机、直流电机、变频电机的出厂和维修后的各项试验。试验台由工业计算机、试验电源系统、试验控制系统、传感器和信号调理模块、数据采集硬件和软件、数值运算处理软件、图形。

ZSDJ-III 智能电机综合测试台由工业计算机、试验电源系统、试验控制系统、传感器和信号调理模块、数据采集硬件和软件、数值运算处理软件、图形显示与操作软件、试验报告生成、波形和测量结果存储打印软件等组成，具有多通道、多功能、测量精确等特点，全行业处于领先水平！

中试控股多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

中试控股一直致力于从事智能测试装备系统，智能制造设备系统，检测试验与设备维保三位于一体，集设计、生产、销售的服务商，为客户提供一站式工业产品智能系统解决方案。

测试单元的技术参数要求及说明

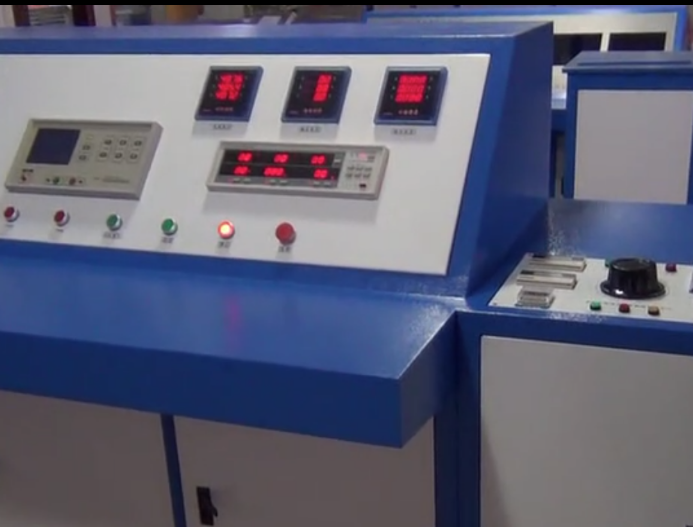

1·操作台要求

微机型操作台包括操作台架、工业计算机（含键盘、鼠标）、液晶显示器、面板显示仪表和各类指示灯、控制开关与按钮，同时要求打印机在未使用时可封闭于操作台架内；

试验台内集成三相功率测量模块、计算机接口与采集模块、自动控制模块、相关保护模块、信号调理模块、数据采集模块等；

2·测量方式：采用微机测量

测量回路配置电流、电压互感器和传感器，中间环节采用信号调理接口模块，由计算机完成信号采集和测量任务；

3·控制方式：采用PLC 直接控制

采用系列 PLC 进行联锁控制（或 AC－II 自动控制器），联锁程序可根据用户的要求自由编辑、修改，控制系统性能稳定、系统可扩展性好；

4·操作方式：手动操作和自动操作方式并存

为避免微机故障时影响试验工作，采用手动控制（面板按钮操作）和自动控制（计算机键盘/鼠标操作）并存方式，不便采用自动控制或微机出现故障时可以采用手动操作试验；

5·试验数据处理：试验结果保存在工控机内

微机试验台配置原装工业计算机，试验结果数据直接保存在试验工控机硬盘中，手动测量的数据由人工输入到试验软件界面，再保存在存储器内，提供本机数据库功能，可以进行试验数据的本机查询访问，设计有试验报告自动生成软件并提供输出打印功能；

6·电源：电源采用单调压器（无变压器）输出模式。

参数

电机综合测试台是成套装置，系统采用工控计算机控制，集成了直流电阻，耐压、匝间、空载，温度，转速，振动等多项目的测量。具有测试速度快、精度高、使用方便、可靠性好等优点，主要用于交流电机的常规试验或大修、出厂试验。

1、中文菜操作单显示、自动打印、操作方便、另配备有可靠的标准表比较测试通道

2、电机交流耐压装置为便携式可任意移动

3、容量630KW-9000KW电压6KV-10000V高压电机需增加10KV升压器、10KV高压互感器等

电气强度：量程0-10mA

测试条件：施加电压0-3KVAC可调,精度1%

绝缘电阻：量程10-500MΩ,测试条件施加电压500VDC,精度3%

冷态电阻：量程0-1KΩ,测试条件恒流源,精度1%

低启电流：量程ACO-60A,测试条件0-额定电压,精度1%

堵转电流：量程ACO-200A,测试条件降压独转,精度1%

空载功率：量程0-100KW,测试条件额定电压,精度1%

空载电流：量程ACO-200A,测试条件额定电压,精度1%

泄漏电流：量程0-20mA,测试条件1.06倍额定电压,精度1%

匝间绝缘：测试条件0.5-3.5AV,精度1%

各种电机试验国家标准对电机试验测试系统都作出了相关的要求。

GB/T 1032-2012 三相异步电动机试验方法(IEC 60034-2-1)

GB/T 22670-2008 变频器供电三相笼型感应电动机试验方法(IEC 60034-17)

GB 18613-2012 中小型三相异步电动机能效限定值及能效等级

GB/T 25123-2-2010 铁路机车车辆和公路车辆旋转电机 第二部分:电子变流器供电的交流电动机(IEC 60349-2)

GB/T 18488.2-2015电动汽车用电机系统　第2部分：试验方法

以上标准可以概括大部分电机试验的要求。

1.1直流功率

真流功率是指电机在真流供电时所提供的功率大小:一般可达上。

千兆瓦，其功率范围从几兆瓦到上百兆瓦。常见的直流功率有100W

级、500W级、1000W级和3000W级等。

1.2交流功率

交流功率是指电机在交流供电时所提供的功率大小，一-般可达上

千瓦，其功率范围从几瓦到上百千瓦。常见的交流功率有3W级、10W

级、30W级、50W级、100W 级、200W 级、400W 级和600W级等。

1、三相异步电机试验方法 GB/T1032-2012
2、直流电机试验方法 GB/T1311-2008
3、单相异步电动机试验方法 GB/T9651-2008
4、绕组线试验方法第1部分:一般规定 GB/T4074.1-2008
5、绕组线试验方法第2部分:尺寸测量 GB/T4074.2-2008
6、绕组线试验方法第3部分:机械性能 GB/T4074.3-2008
7、绕组线试验方法第4部分:化学性能 GB/T4074.4-2008
8、绕组线试验方法第5部分:电性能 GB/T4074.5-2008
9、绕组线试验方法第6部分:热性能 GB/T4074.6-2008
10、交流低压电机散嵌绕组匝间绝缘第1部分:试验方法 GB/T22719.1-2008
11、交流低压电机散嵌绕组匝间绝缘第2部分:试验限值 GB/T22719.2-2008
12、交流电机定子成型线圈耐冲击电压水平 GB/T22715-2008
13、轴中心高56mm及以上电机的机械振动振动的测量、评定及限值 GB/T10068-2008
14、小功率电动机机械振动——振动测量方法、评定和限值 JB/T10490-2016
15、旋转电机噪声测定方法及限值第1部分:旋转电机噪声测定方法 GB/T10069.1-2006
16、旋转电机噪声测定方法及限值噪声限值 GB10069.3-2008

3.读数范围要大，好能采用0~10000MΩ以上的兆欧表。

电机综合测试台是专门针对Y/Q/F系列三相异步电动机、T/TF系列三相同步电机等电机制造厂家以及修理厂家而开发的成套试验设备。测试台系统由试验电源、动力开关屏柜、信号传感装置与功率测量设备、自动化试验和控制操作台及交流电机试验软件系统、数据库系统等部分组成。本文重点为大家介绍电机测试台微机型操作台的功能特点。



微机型操作台包括操作台架、UPS稳压隔离电源、工业计算机（含键盘、鼠标）、19英寸工业液晶显示器、面板显示仪表和各类指示灯、控制开关与按钮；试验台内集成三相功率测量模块、计算机接口与采集模块、自动控制模块、相关保护模块、信号调理模块、数据采集模块等。

测量方式：采用微机测量

测量回路配置电流、电压互感器和传感器，中间环节采用信号调理接口模块，由计算机完成信号采集和测量任务。

控制方式：采用PLC 直接控制

采用系列PLC 进行联锁控制（或AC－II自动控制器），联锁程序可根据用户的要求自由编辑、修改，控制系统性能稳定、系统可扩展性好。

操作方式：手动操作和自动操作方式并存

为避免微机故障时影响试验工作，采用手动控制（面板按钮操作）和自动控制（计算机键盘/鼠标操作）并存的方式，不便采用自动控制或微机出现故障时，可以采用手动操作进行试验。
