中试控股技术研究院鲁工为您讲解：电机综合检测仪

中试控股是电机试验台源头实力大厂

可以完成试验：高低压电机闸间耐压试验、高低压电机空载损耗及空载电流的测量、高低压电机冷态电阻测量、三单相电压及平均电压测量、震动测量、温度测量、绝缘电阻测量、高低压电机工频耐压试验、三/单祖电流及平均电流测量、转矩转速测量、温升试验、负载试验、堵转试验。

参考标准：GB755-2008、GB/T 1032-2012

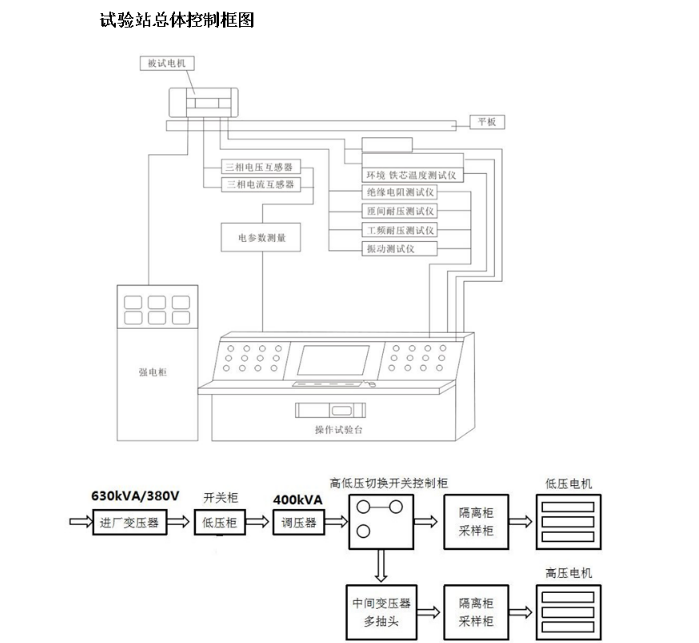

ZSDJ-III 智能电机综合测试台是由中试控股研发生产，适用于容量0-10000kW和电压等级0-10kV的交流电机、直流电机、变频电机的出厂和维修后的各项试验。试验台由工业计算机、试验电源系统、试验控制系统、传感器和信号调理模块、数据采集硬件和软件、数值运算处理软件、图形。

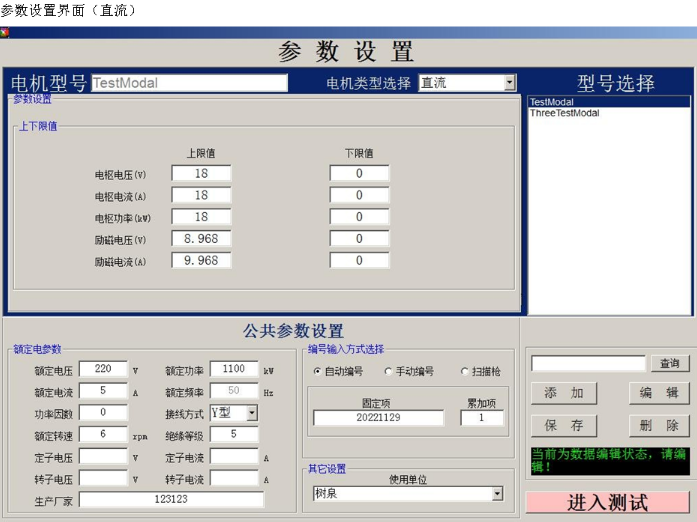

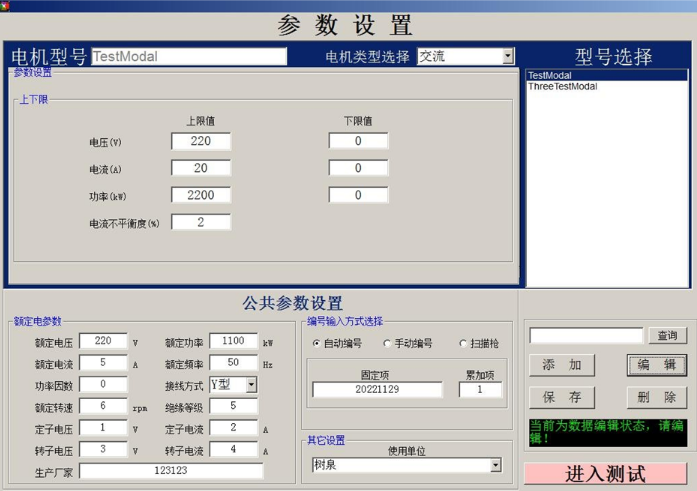

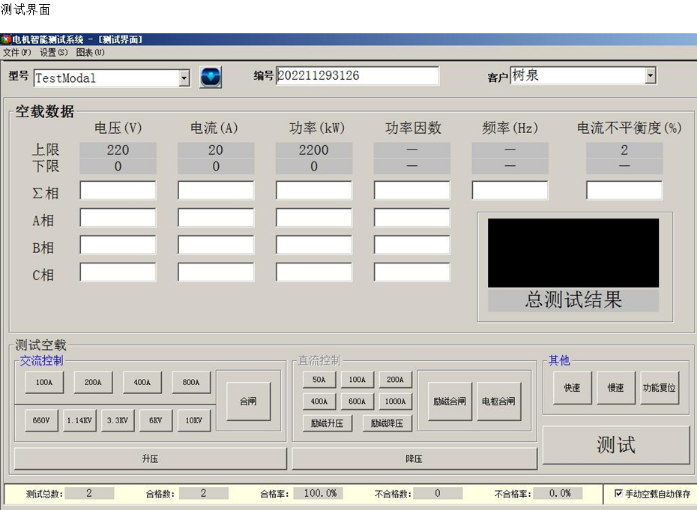

ZSDJ-III 智能电机综合测试台由工业计算机、试验电源系统、试验控制系统、传感器和信号调理模块、数据采集硬件和软件、数值运算处理软件、图形显示与操作软件、试验报告生成、波形和测量结果存储打印软件等组成，具有多通道、多功能、测量精确等特点，全行业处于领先水平！

中试控股多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

中试控股一直致力于从事智能测试装备系统，智能制造设备系统，检测试验与设备维保三位于一体，集设计、生产、销售的服务商，为客户提供一站式工业产品智能系统解决方案。

一、技术指标

1·中文菜操作单显示、自动打印、操作方便、另配备有可靠的标准表比较测试通道；

2·电机交流耐压装置为便携式可任意移动；

3·容量630KW-9000KW电压6KV-10000V高压电机需增加10KV升压器、10KV高压互感器等；

4·电气强度：量程0-10mA；

5·测试条件：施加电压0-3KVAC可调,精度1%；

6·绝缘电阻：量程10-500MΩ,测试条件施加电压500VDC,精度3%；

7·冷态电阻：量程0-1KΩ,测试条件恒流源,精度1%；

8·低启电流：量程ACO-60A,测试条件0-额定电压,精度1%；

9·堵转电流：量程ACO-200A,测试条件降压独转,精度1%；

10·空载功率：量程0-100KW,测试条件额定电压,精度1%；

11·空载电流：量程ACO-200A,测试条件额定电压,精度1%；

12·泄漏电流：量程0-20mA,测试条件1.06倍额定电压,精度1%；

13·匝间绝缘：测试条件0.5-3.5AV,精度1%。

二、项目说明

耐压：测量电机绕组和外壳之间的耐压漏电流匝间：测量绕组的线圈匝间性能；

空载：测试电机在额定电压下的空载电参数转速：电机的额定转速；

振动：电机空载情况下的振动温度：测量电机温度；

绝缘：测量电机绝缘性能直阻：测量电机线圈电阻。

三、电机综合测试台是成套装置，系统采用工控计算机控制，集成了直流电阻，耐压、匝间、空载，温度，转速，振动等多项目的测量。具有测试速度快、精度高、使用方便、可靠性好等优点，主要用于交流电机的常规试验或大修、出厂试验。

1、中文菜操作单显示、自动打印、操作方便、另配备有可靠的标准表比较测试通道

2、电机交流耐压装置为便携式可任意移动

3、容量630KW-9000KW电压6KV-10000V高压电机需增加10KV升压器、10KV高压互感器等

电气强度：量程0-10mA

测试条件：施加电压0-3KVAC可调,精度1%

绝缘电阻：量程10-500MΩ,测试条件施加电压500VDC,精度3%

冷态电阻：量程0-1KΩ,测试条件恒流源,精度1%

低启电流：量程ACO-60A,测试条件0-额定电压,精度1%

堵转电流：量程ACO-200A,测试条件降压独转,精度1%

空载功率：量程0-100KW,测试条件额定电压,精度1%

空载电流：量程ACO-200A,测试条件额定电压,精度1%

泄漏电流：量程0-20mA,测试条件1.06倍额定电压,精度1%

匝间绝缘：测试条件0.5-3.5AV,精度1%

容量6000kw及以上的同步发电机及调相机的试验项目,应包括下列内容：
        1  测量定子绕组的绝缘电阻和吸收比或极化指数；
        2  测量定子绕组的直流电阻；
        3  定子绕组直流耐压试验和泄漏电流测量；
        4  定子绕组交流耐压试验：
        5  测量转子绕组的绝缘电阻：
        6  测量转子绕组的直流电阻；
        7  转子绕组交流耐压试验；
        8  测量发电机或励磁机的励磁回路连同所连接设备绝缘电阻，不包括发电机转子和励磁机电枢
        9  发电机或励磁机的励磁回路连同所连接设备交流耐压试验，不包括发电机转子和励磁机电枢
        10  测量发电机、励磁机的绝缘轴承和转子进水支座的绝缘电阻；
        11  埋入式测温计的检查；
        12  测量灭磁电阻器、自同步电阻器的直流电阻；
        13  测量转子绕组的交流阻抗和功率损耗(无刷励磁机组，无测量条件时，可以不测量)；
        14  测录三相短路特性曲线；
        15  测录空载特性曲线；
        16  测量发电机定子开路时的灭磁时间常数和转子过电压倍数；
        17  测量发电机自动灭磁装置分闸后的定子残压；
        18  测量相序；
        19  测量轴电压；
        20  定子绕组端部固有振动频率测试及模态分析；
        21  定子绕组端部现包绝缘施加直流电压测量。

顺便指出，对显极式转子要进行交流耐压试验，因为这种转子绝缘击穿后容易修理，转子绕组进行工频交流耐压试验时，转子绕组短接加压，试验电压为产品出厂试验电压的75％。对隐极式转子，只在局部修理槽内绝缘及更换绕组的情况下才作这项试验。发电机和励磁机的励磁回路连同所连接的所有设备的交流耐压试验的试验电压为1000V。

四、超低压耐压试验

(1)试验点压和分层或复合介质内部电极之间的电压必须仍然象50 Hz那样，按电容分布；

(2)试验电压在气隙和绝缘表面的电离和电晕必须与50 Hz相似；

(3)试验电压对绝缘缺陷的检出能力，应不低于50 Hz的检出能力，

(4)要求试验设备体积小，重量轻，近于直流试验设备。

五、空载特性试验

(1)维持发电机在额定转速或某一稳定转速下运行。如试验时机组转速不是额定值，则应接下式避行换算：

电压=实测电压×额定转速（或周率）/实测转速（或周率）

(2)应缓慢进行转子电流调节，调到一定数值时，待丧针指针稳定后再读表，并要求所有表计同时读取。
