中试控股技术研究院鲁工为您讲解：35kV电缆损耗介质测量仪

ZSDJS-9535电缆介损测试仪

电缆介损试验相关标准：

DL/T 1694.6-2020 高压测试仪器及设备校准规范 第6部分：电力电缆介质损耗测试仪
GB/T 3048.11-2007 电线电缆电性能试验方法 第11部分：介质损耗角正切试验
GB/T 3334-1999 电缆纸介质损耗角正切(tgδ)试验方法(电桥法)
GB/T 5654-2007 液体绝缘材料 相对电容率、介质损耗因数和直流电阻率的测量
GOST 12179-1976 电缆和导线介质损失角正切测定法

简易读懂：电缆介损测试仪是做什么?

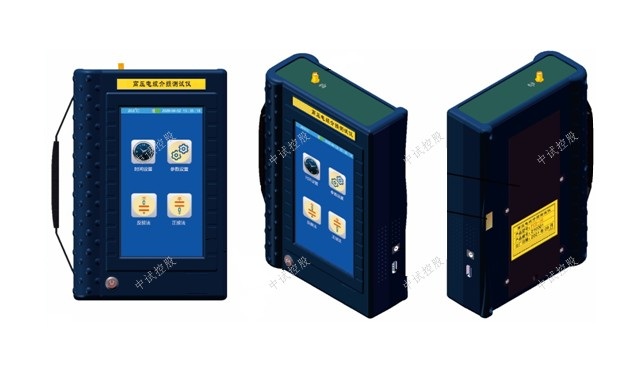

ZSDJS-9535电缆介损测试仪针对大容量和高电压容性设备，如高压电缆（介损tgδ：无限制，电流I：20uA ≤ I ≤ 15A，电压HV：1KV ≤ HV ≤ 40KV，频率 f：30Hz≤ f ≤ 300Hz），高压电机，高压套管的出厂试验等，在采用外部大功率试验变压器或串联谐振等外部加压设备加压的环境下，进行介损测试。仪器分为手持终端和测试主机两部分。手持终端与测试主机之间采用2.4G无线通讯方式。可做正接法测试和反接法测试，正接法和反接法的电流测量量程均可达到2uA-15A的超宽范围。外施高压不同频率可自适应测量，范围可达30Hz-300Hz。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

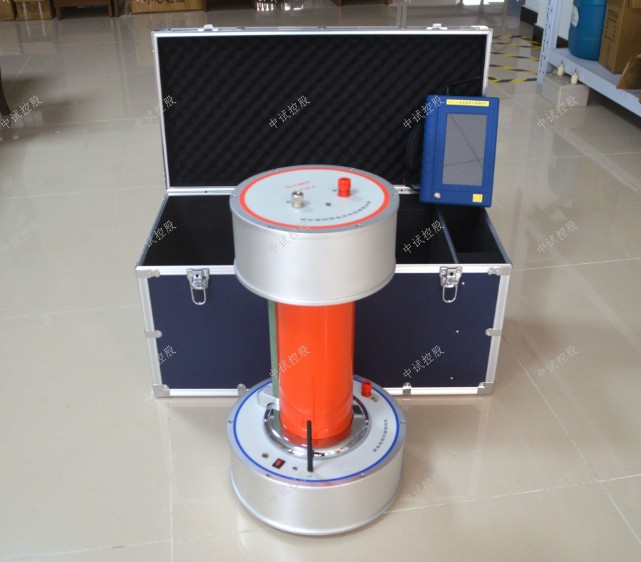

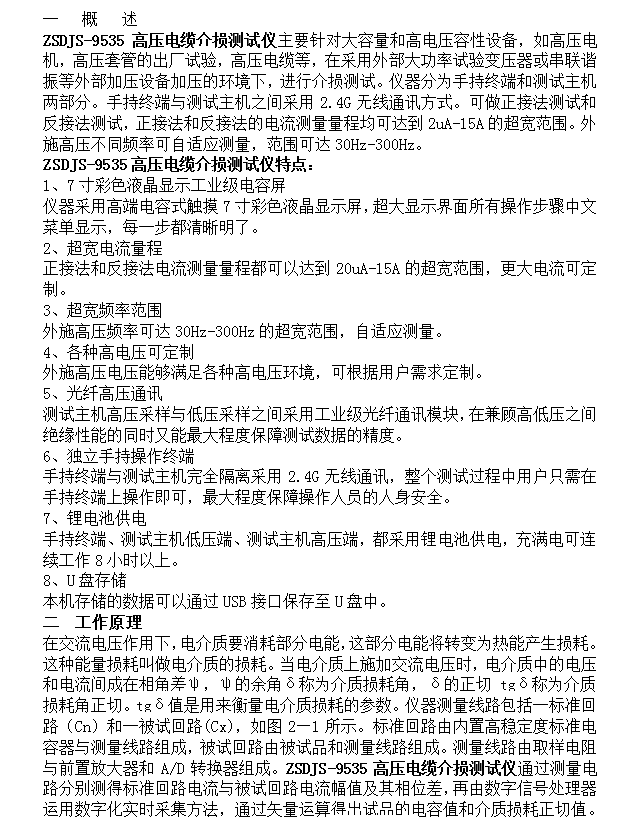

ZSDJS-9535高压电缆介损测试仪主要针对大容量和高电压容性设备，如高压电机，高压套管的出厂试验，高压电缆等，在采用外部大功率试验变压器或串联谐振等外部加压设备加压的环境下，进行介损测试。仪器分为手持终端和测试主机两部分。手持终端与测试主机之间采用2.4G无线通讯方式。可做正接法测试和反接法测试，正接法和反接法的电流测量量程均可达到2uA-15A的超宽范围。外施高压不同频率可自适应测量，范围可达30Hz-300Hz。
特点：
1、7寸彩色液晶显示工业级电容屏：仪器采用高端电容式触摸7寸彩色液晶显示屏，超大显示界面所有操作步骤中文菜单显示，每一步都清晰明了。
2、超宽电流量程：正接法和反接法电流测量量程都可以达到20uA-15A的超宽范围，更大电流可定制。
3、超宽频率范围：外施高压频率可达30Hz-300Hz的超宽范围，自适应测量。
4、各种高电压可定制：外施高压电压能够满足各种高电压环境，可根据用户需求定制。
5、光纤高压通讯：测试主机高压采样与低压采样之间采用工业级光纤通讯模块，在兼顾高低压之间绝缘性能的同时又能最大程度保障测试数据的精度。
6、独立手持操作终端：手持终端与测试主机完全隔离采用2.4G无线通讯，整个测试过程中用户只需在手持终端上操作即可，最大程度保障操作人员的人身安全。
7、锂电池供电：手持终端、测试主机低压端、测试主机高压端，都采用锂电池供电，充满电可连续工作8小时以上。
8、U盘存储：本机存储的数据可以通过USB接口保存至U盘中。
参数：
1、使用条件：-15℃∽40℃ RH＜80%
2、标准电容：tgδ: <0.005%，Cn: 99.78PF
耐压电压: 40KV
3、分辨率：介损tgδ: 0.001%，电容量Cx: 0.001pF，频率f：0.001Hz
4、精度：介损△tgδ:±(读数*1.0%+0.040%)，电容量△C x :±(读数*1.0%+1.00PF)，频率 △f:±(读数*1.0%+0.10Hz)
5、测量范围：介损tgδ无限制，电流I 20uA ≤ I ≤ 15A，电压HV 1KV ≤ HV ≤ 40KV，频率f 30Hz≤ f ≤ 300Hz
6、手持终端锂电池：7800mAh锂电池
7、充电器：DC12.6V    3000mA
8、显示方式：7寸800*480彩色液晶显示屏
9、操作方式：工业级电容触摸屏
10、手持终端尺寸(mm)270(L)×160(W)×65(H)
11、测试主机尺寸(mm)300(L)×300(W)×600(H)
12、存储器大小200组，支持U盘数据存储
13、重量（手持终端）1.5Kg
14、重量（测试主机）23Kg

参考文献

交联聚乙烯电缆的介质损耗介绍

现象：电介质在外电场作用下，由于介质电导和介质极化的滞后效应，其内部会有发热现象，这说明有部分电能已转化为热能耗散掉，电缆绝缘介质（XLPE）也不例外。

定义：电介质在电场作用下，在单位时间内因发热而消耗的能量称为电介质的损耗功率，即介质损耗（diclectric loss），简称为介损。

作用：介质损耗的大小是衡量绝缘介质电性能的一个重要指标。介质损耗不但消耗了电能，而且使绝缘发热引发热老化。如果介电损耗较大，甚至会引起介质的过热而绝缘破坏，所以从这种意义上讲，介质损耗越小越好。

形成机理：按照电介质的物理性质通常有三种电介质损耗形式。

（1）漏导损耗：实际使用中的绝缘材料都不是完善的理想的电介质，在外电场的作用下，总有一些带电粒子会发生移动而引起微弱的电流，这种微小电流称为漏导电流，漏导电流流经介质时使介质发热而损耗了电能。这种因电导而引起的介质损耗称为“漏导损耗”。

对于XLPE电缆，在直流及交流电压下都存在漏导损耗，通常直流电压用泄漏电流的大小或绝缘电阻的大小来反映介质的这一损耗情况。

（2）极化损耗：在介质发生缓慢极化时（松弛极化、空间电荷极化等），带电粒子在电场力的影响下因克服热运动而引起的能量损耗。

对于XLPE电缆，只有在交流电压下才存在极化损耗，而且随着交流频率的增大，极化损耗通常也增大。

（3）局部放电损耗：通常在固态电介质中由于存在气隙或油隙，当外施电压达到一定数值时，气隙或油隙先放电而产生损耗，这一损耗在交流电压下要比直流电压时大的多。

对于XLPE电缆，在直流电压下，可用泄漏电流的大小来反映电介质的损耗，而在交流电压下，介质损耗不能单用泄漏电流来表示，通常用介质损耗正切来表示，即在一定的交流电压下，电缆绝缘所表现出的等效电阻Rg的大小值。

由于交联聚乙烯电力电缆不推直流耐压试验，交流耐压试验仅能反映电缆的电介质击穿特性，不能反映电缆的损耗特性，因此有必要对电力电缆进行介损测量。

测量原理

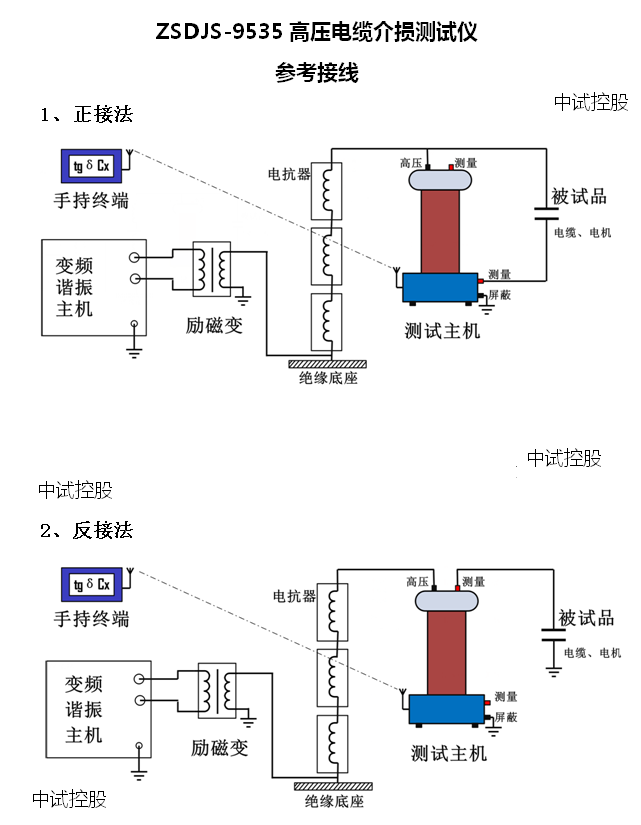

测量仪(原理见图4-1)中由可变频、调幅的低压电源,励磁变压器,高压电抗器组成的内置高压试验电源SR与试品电容CX、标准电容CN串联谐振,信号采集部分将两者的低压侧信号输入高压介损测试仪,再根据电桥原理,运用计算机的数据处理能力,实现高电压下电气设备介质损耗等参数的自动化、数字化测量后传至显示控制部分,显示出被试品的电容量、介损测量值和测量曲线。
其中测量系统的两套高速采样电路对标准侧和试品侧取样得到的正弦信号实时同步高速采样,得到两组几万个数据,通过计算分别得出标准侧、被试侧的电流信号幅值及有、无功分量,进而得出试品的介损及电容量。这种测量方法在测试波形畸变时也不影响测量精度,所用SF6标准电容器容值稳定。每次测量前仪器均自校以补偿元器件漂移引起的系统误差。
测量系统构成
系统以51系列单片机为核心协调各部分工作（见图4-3）。从高压端隔离取样的电压和电流信号分别经滤波放大后，同时进入各自采样保持的A/D，选择的12位A/D转换器位数和器件满足了测量精度要求，系统的性价比高。为了保证电压和电流信号同时采样，两片AD芯片共用一个采样控制信号。
试验目的
通过在额定电压下测量tanδ发现一系列绝缘缺陷，如绝缘整体受潮、老化、绝缘气隙放电等。
介质损耗试验的目的
  介质损耗试验的目的是通过测量介质损耗因数来判断设备绝缘性能。一般使用西林电桥、电流比较型电桥、M型介质试验器等仪器进行试验。
测量介质损耗因数在预防性试验中是*的项目。因为电气设备介质损耗因数太大，会使设备绝缘在交流电压作用下，许多能量以热的形式损耗，产生的热量将升高电气设备绝缘的温度，使绝缘老化，甚至造成绝缘热击穿。
绝缘能力的下降直接反映为介质损耗因数的增大。进一步就可以分析绝缘下降的原因，如：绝缘受潮、绝缘油受污染、老化变质等等。
所以，在出厂试验时要进行介质损耗的试验，运行中的电气设备亦要进行此种试验。测量介质损耗的同时，也能得到试品的电容量。电容量的明显变化，反映了多个电容中的一个或几个发生短路、断路。
扩展资料
在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。这种能量电介质的损耗。
当电介质上施加交流电压时，电介质中的电压和电流间存在相角差Ψ，Ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。
tgδ值是用来衡量电介质损耗的参数。仪器测量线路包括一标准回路（Cn）和一被试回路（Cx）。
标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。测量线路由取样电阻与前置放大器和A/D转换器组成。
通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位等，再由单片机运用数字化实时采集方法，通过矢量运算便可得出试品的电容值和介质损耗正切值。
