中试控股技术研究院鲁工为您讲解：35kV电缆介损测量仪

ZSDJS-9535电缆介损测试仪

电缆介损试验相关标准：

DL/T 1694.6-2020 高压测试仪器及设备校准规范 第6部分：电力电缆介质损耗测试仪
GB/T 3048.11-2007 电线电缆电性能试验方法 第11部分：介质损耗角正切试验
GB/T 3334-1999 电缆纸介质损耗角正切(tgδ)试验方法(电桥法)
GB/T 5654-2007 液体绝缘材料 相对电容率、介质损耗因数和直流电阻率的测量
GOST 12179-1976 电缆和导线介质损失角正切测定法

简易读懂：电缆介损测试仪是做什么?

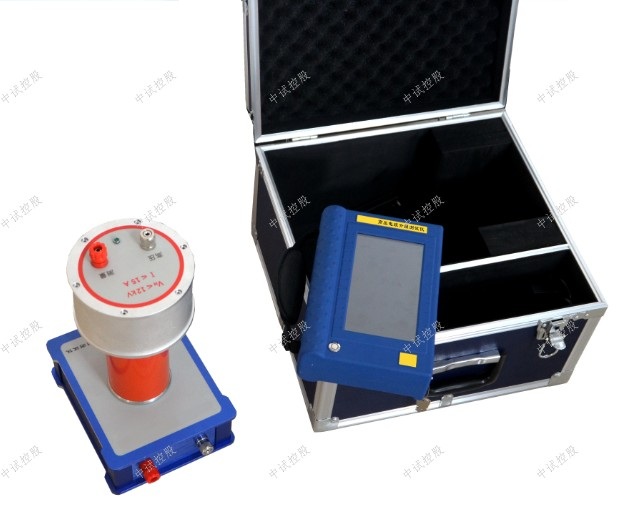

ZSDJS-9535电缆介损测试仪针对大容量和高电压容性设备，如高压电缆（介损tgδ：无限制，电流I：20uA ≤ I ≤ 15A，电压HV：1KV ≤ HV ≤ 40KV，频率 f：30Hz≤ f ≤ 300Hz），高压电机，高压套管的出厂试验等，在采用外部大功率试验变压器或串联谐振等外部加压设备加压的环境下，进行介损测试。仪器分为手持终端和测试主机两部分。手持终端与测试主机之间采用2.4G无线通讯方式。可做正接法测试和反接法测试，正接法和反接法的电流测量量程均可达到2uA-15A的超宽范围。外施高压不同频率可自适应测量，范围可达30Hz-300Hz。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

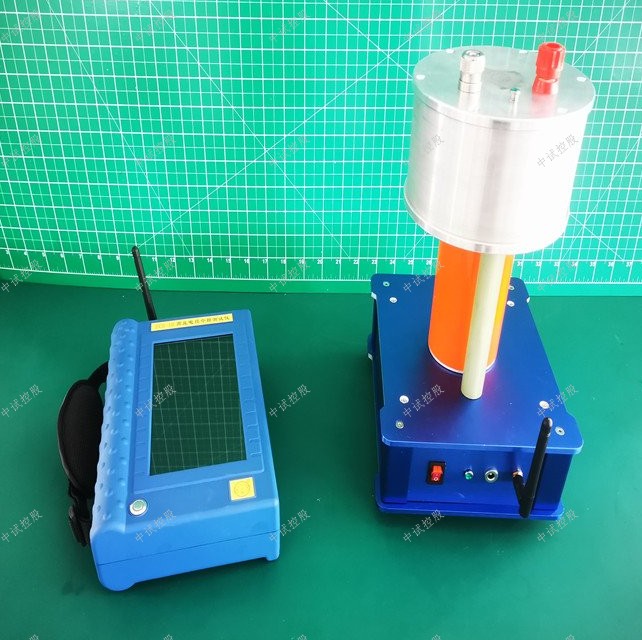

ZSDJS-9535高压电缆介损测试仪主要针对大容量和高电压容性设备，如高压电机，高压套管的出厂试验，高压电缆等，在采用外部大功率试验变压器或串联谐振等外部加压设备加压的环境下，进行介损测试。仪器分为手持终端和测试主机两部分。手持终端与测试主机之间采用2.4G无线通讯方式。可做正接法测试和反接法测试，正接法和反接法的电流测量量程均可达到2uA-15A的超宽范围。外施高压不同频率可自适应测量，范围可达30Hz-300Hz。
特点：
1、7寸彩色液晶显示工业级电容屏：仪器采用高端电容式触摸7寸彩色液晶显示屏，超大显示界面所有操作步骤中文菜单显示，每一步都清晰明了。
2、超宽电流量程：正接法和反接法电流测量量程都可以达到20uA-15A的超宽范围，更大电流可定制。
3、超宽频率范围：外施高压频率可达30Hz-300Hz的超宽范围，自适应测量。
4、各种高电压可定制：外施高压电压能够满足各种高电压环境，可根据用户需求定制。
5、光纤高压通讯：测试主机高压采样与低压采样之间采用工业级光纤通讯模块，在兼顾高低压之间绝缘性能的同时又能最大程度保障测试数据的精度。
6、独立手持操作终端：手持终端与测试主机完全隔离采用2.4G无线通讯，整个测试过程中用户只需在手持终端上操作即可，最大程度保障操作人员的人身安全。
7、锂电池供电：手持终端、测试主机低压端、测试主机高压端，都采用锂电池供电，充满电可连续工作8小时以上。
8、U盘存储：本机存储的数据可以通过USB接口保存至U盘中。
参数：
1、使用条件：-15℃∽40℃ RH＜80%
2、标准电容：tgδ: <0.005%，Cn: 99.78PF
耐压电压: 40KV
3、分辨率：介损tgδ: 0.001%，电容量Cx: 0.001pF，频率f：0.001Hz
4、精度：介损△tgδ:±(读数*1.0%+0.040%)，电容量△C x :±(读数*1.0%+1.00PF)，频率 △f:±(读数*1.0%+0.10Hz)
5、测量范围：介损tgδ无限制，电流I 20uA ≤ I ≤ 15A，电压HV 1KV ≤ HV ≤ 40KV，频率f 30Hz≤ f ≤ 300Hz
6、手持终端锂电池：7800mAh锂电池
7、充电器：DC12.6V    3000mA
8、显示方式：7寸800*480彩色液晶显示屏
9、操作方式：工业级电容触摸屏
10、手持终端尺寸(mm)270(L)×160(W)×65(H)
11、测试主机尺寸(mm)300(L)×300(W)×600(H)
12、存储器大小200组，支持U盘数据存储
13、重量（手持终端）1.5Kg
14、重量（测试主机）23Kg

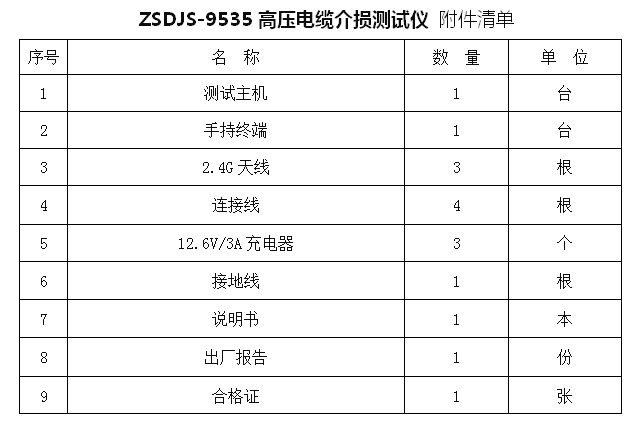

参考文献

交联聚乙烯电缆的介质损耗介绍

现象：电介质在外电场作用下，由于介质电导和介质极化的滞后效应，其内部会有发热现象，这说明有部分电能已转化为热能耗散掉，电缆绝缘介质（XLPE）也不例外。

定义：电介质在电场作用下，在单位时间内因发热而消耗的能量称为电介质的损耗功率，即介质损耗（diclectric loss），简称为介损。

作用：介质损耗的大小是衡量绝缘介质电性能的一个重要指标。介质损耗不但消耗了电能，而且使绝缘发热引发热老化。如果介电损耗较大，甚至会引起介质的过热而绝缘破坏，所以从这种意义上讲，介质损耗越小越好。

形成机理：按照电介质的物理性质通常有三种电介质损耗形式。

（1）漏导损耗：实际使用中的绝缘材料都不是完善的理想的电介质，在外电场的作用下，总有一些带电粒子会发生移动而引起微弱的电流，这种微小电流称为漏导电流，漏导电流流经介质时使介质发热而损耗了电能。这种因电导而引起的介质损耗称为“漏导损耗”。

对于XLPE电缆，在直流及交流电压下都存在漏导损耗，通常直流电压用泄漏电流的大小或绝缘电阻的大小来反映介质的这一损耗情况。

（2）极化损耗：在介质发生缓慢极化时（松弛极化、空间电荷极化等），带电粒子在电场力的影响下因克服热运动而引起的能量损耗。

对于XLPE电缆，只有在交流电压下才存在极化损耗，而且随着交流频率的增大，极化损耗通常也增大。

（3）局部放电损耗：通常在固态电介质中由于存在气隙或油隙，当外施电压达到一定数值时，气隙或油隙先放电而产生损耗，这一损耗在交流电压下要比直流电压时大的多。

对于XLPE电缆，在直流电压下，可用泄漏电流的大小来反映电介质的损耗，而在交流电压下，介质损耗不能单用泄漏电流来表示，通常用介质损耗正切来表示，即在一定的交流电压下，电缆绝缘所表现出的等效电阻Rg的大小值。

由于交联聚乙烯电力电缆不推直流耐压试验，交流耐压试验仅能反映电缆的电介质击穿特性，不能反映电缆的损耗特性，因此有必要对电力电缆进行介损测量。

一、电力电缆基本结构
电力电缆的基本结构由线芯（导体）、绝缘层、屏蔽层和保护层四部分组成。
1.线芯
线芯是电力电缆的导电部分，用来输送电能，是电力电缆的主要部分。
2.绝缘层
绝缘层是将线芯与大地以及不同相的线芯间在电气上彼此隔离，保证电能输送，是电力电缆结构中不可缺少的组成部分。
3.屏蔽层
15KV及以上的电力电缆一般都有导体屏蔽层和绝缘屏蔽层。
4.保护层
保护层的作用是保护电力电缆免受外界杂质和水分的侵入，以及防止外力直接损坏电力电缆。


二、电力电缆工作安全操作规程
1.电力电缆停电工作应填用第一种工作票，不需停电的工作应填用第二种工作票。工作前必须详细核对电缆名称，标示牌是否与工作票所写的符合，安全措施正确可靠后，方可开始工作。


2.挖掘电缆工作，应由工作负责人交代清楚后才能进行。挖到电缆保护板后，应由工作负责人或有经验的人员在场指导，方可继续工作。


3.在居民区或交通道路挖掘电缆沟，应做好防止交通事故的安全措施，设立遮拦和警示标志，夜间挂红灯。在挖出的土堆起的斜坡上，不得放置工具、材料等杂物。沟边应留有走道。


4.挖掘出的电缆下面需要挖空时，必须将其悬吊保护，悬吊电缆应每隔约1.0～1.5m吊一道。悬吊电缆接头应平放，不得使接头受到拉力。


5.敷设电缆时，应由工作负责人统一指挥。电缆走动时，严禁用手搬动滑轮，以防压伤。移动有接头的电缆时应停电进行。如带电移动时，应先调查该电缆的历史记录，由工作负责人统一指挥，平正移动，防止绝缘损伤爆炸。


6.锯电缆以前，必须与电缆图纸核对是否相符，并确切证实电缆无电后，用接地的带木柄的铁钎钉入电缆芯后，方可工作。扶木柄的人应戴绝缘手套并站在绝缘垫上。


7.进电缆井或电缆沟前，应排除井内或沟内浊气。在电缆井或电缆沟内工作，应戴安全帽，并做好防火、防水等措施，使用照明器材和导线要具备防水功能，要采用12V安全电压。在电缆井或电缆沟内工作，井口或沟口应有专人看守。


8.在电缆井或电缆沟内工作严禁吸烟。工作中感觉头晕身体不适要立即出来。


9.水底电缆提起放在船上工作时，应使船体保持平衡。船上应具备足够的救生圈，工作人员应穿救生衣。


10.在高空电缆架或大型设备上检修电缆工作，要使用绝缘垫。


11.电缆检修需要动火时必须执行消防安全管理办法。


12.搬运较大的电缆盘应使用起重机装卸，装车后要捆绑牢固，防止滚动。


13.放电缆时，电缆支架应放在坚实、平整的地面上，在有斜坡的地面放电缆时，电缆支架要做好固定。


14.布放电缆工作现场，由工作负责人统一指挥，按规定的口令放电缆，抬电缆人员要听从口令，步调一致，每人间距适宜，抬扛电缆行走时要防止跌倒。


15.放电缆时，设专人（不少于两人）看管或转动电缆盘，要站在电缆盘两侧，要缓慢转动。
