中试控股技术研究院鲁工为您讲解：中性点消谐电阻器测试仪

ZSXQ-V消谐电阻器测试仪(源头实力大厂 / 中试控股)

参考标准：Q/GDW415-2010 《电磁式电压互感器用非线性电阻性消谐器技术规范》

简易读懂：ZSXQ-V消谐电阻器测试仪可以做什么?

电压互感器中性点用非线性电阻消谐阻尼器是它安装在6kV～35kV电压互感器一次绕组Yo中性点与地之间的一种非线性电阻消谐阻尼器件，起到限流与阻尼的作用，能够达到良好的抑制涌流和PT铁磁谐振的目的，同时又不影响压变的正常运行，消谐器的正常工作与否，至关重要，为核实消谐器是否合格，应对其工频电流、电压参数进行校验，ZSXQ-V消谐电阻器测试仪器能实现自动检测消谐器在电流峰值为0.3mA、0.5mA 、1mA 、3mA 、5mA、10mA时相对应的电压峰值或有效值，并能自动绘制出消谐器伏安特性曲线图。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

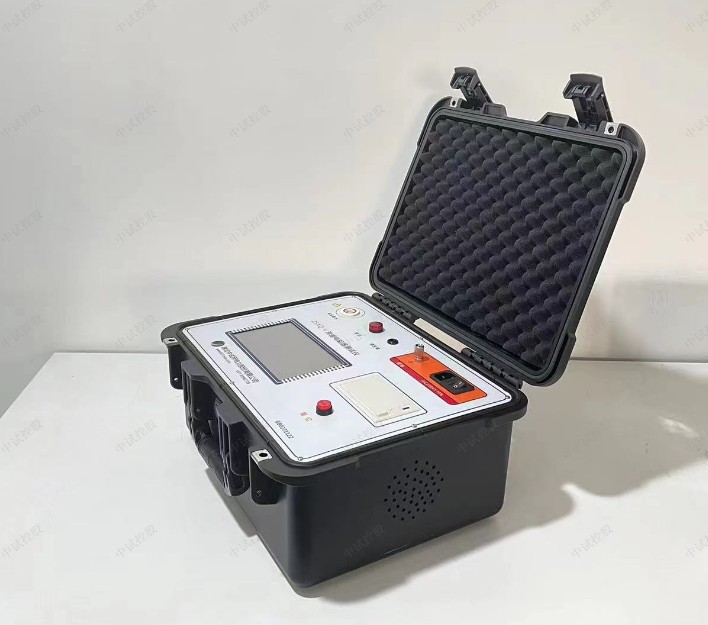

ZSXQ-V消谐电阻器测试仪

1、自动测量伏安特性，并能自动绘制出消谐器伏安特性曲线图；
2、彩色LED触摸式显示屏，中文提示界面；
4、试验数据自动打印；
5、测量为电压峰值、有效值双卡显示；
6、仪器轻巧、便捷适用于现场使用；
7、0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA 六档常用电流指示精度等级，覆盖全部常用消谐器电流指标。
8、仪器适用于  6kV ～35kV 消谐电阻器伏安特性测试；
9、准确度等级： ≤0.3mA  5级，＞0.3mA  2.0 级；
10、使用环境：户内和户外；
11、环境温度： -20 ℃～ 50℃；
12、环境湿度：不大于80% RH；
13、输出电流 AC：0mA ～20 mA；
14、输出电压 AC：0V～2800V；
15、工作电压 AC:220V ±10% 50Hz。
16、自带打印机，能够及时输出测试结果。

消谐电阻器试验规程
消谐电阻器试验规程最新是指在消谐电阻器试验中，根据最新的技术要求和标准制定的规程。消谐电阻器是一种用于消除电力系统中谐波的装置，它能有效地改善电力质量，保证电力系统的正常运行。为了确保消谐电阻器的性能和可靠性，制定一套完善的试验规程是非常重要的。本文将从多个方面对消谐电阻器试验规程最新进行阐述。
消谐电阻器试验规程最新在试验前的准备工作方面做了规定。试验前需要对消谐电阻器进行检查，确保其外观完好、连接正常，以及各项指标符合要求。还需要对试验设备进行检查和校准，确保试验的准确性和可靠性。试验前还需要制定试验方案，明确试验的目的、方法和步骤，以及试验过程中的安全注意事项。
消谐电阻器试验规程最新在试验过程中的各项指标和参数进行了规定。试验过程中需要测量和记录消谐电阻器的电压、电流、功率因数等参数，以及消谐效果的指标。还需要对消谐电阻器的温升、耐压等性能进行测试，确保其在正常工作条件下的可靠性和稳定性。试验过程中还需要进行多次重复试验，以确保试验结果的准确性和可靠性。
消谐电阻器试验规程最新还对试验结果的评价和分析进行了规定。试验结束后，需要对试验数据进行整理和分析，计算出消谐电阻器的各项性能指标，并进行评价。根据评价结果，可以判断消谐电阻器的工作状态和性能是否符合要求，以及是否需要进行调整和修复。还可以对试验结果进行比较和分析，找出问题的原因，并提出相应的改进措施。
消谐电阻器试验规程最新试验规程的制定是为了确保消谐电阻器的性能和可靠性，保证电力系统的正常运行。通过试验规程的执行，可以对消谐电阻器的各项性能进行全面的测试和评价，为电力系统的运行提供可靠的保障。试验规程的不断更新和完善，也能够适应电力系统发展的需求，提高消谐电阻器的技术水平和性能。
消谐电阻器试验规程最新在试验前的准备工作、试验过程中的各项指标和参数、试验结果的评价和分析等方面都做了规定。通过严格执行试验规程，可以确保消谐电阻器的性能和可靠性，提高电力系统的质量和稳定性。消谐电阻器试验规程最新的制定和执行，对于电力系统的正常运行和发展具有重要的意义。

消谐电阻器的阻值计算公式可以通过以下几个方面进行阐述。
消谐电阻器的阻值计算公式与电路的谐振频率有关。谐振频率是指电路中电感和电容的组合产生共振的频率。消谐电阻器的阻值计算公式需要考虑谐振频率的大小，以确定合适的阻抗值。当谐振频率较高时，需要选择较大的阻抗值，以达到消除谐振现象的效果。
消谐电阻器的阻值计算公式还与电路的谐振电压有关。谐振电压是指电路中在谐振频率下的电压值。消谐电阻器的阻值计算公式需要考虑谐振电压的大小，以确定合适的阻抗值。当谐振电压较大时，需要选择较小的阻抗值，以避免电路过载。
消谐电阻器的阻值计算公式还与电路的功率有关。功率是指电路中的能量转换速率。消谐电阻器的阻值计算公式需要考虑电路的功率大小，以确定合适的阻抗值。当电路功率较大时，需要选择较大的阻抗值，以保证电路的稳定性。
消谐电阻器的阻值计算公式还与电路的负载有关。负载是指电路中所连接的外部设备。消谐电阻器的阻值计算公式需要考虑电路的负载情况，以确定合适的阻抗值。当电路负载较大时，需要选择较小的阻抗值，以保证电路的稳定性。
消谐电阻器的阻值计算公式是通过考虑电路的谐振频率、谐振电压、功率和负载等因素来确定合适的阻抗值。通过合理选择阻抗值，可以有效地消除电路中的谐振现象，保持电路的稳定性。消谐电阻器的阻值计算公式在电路设计中具有重要的意义。
中性点消谐电阻器可以用于消除谐振电路中产生的电流峰值和降低过电压水平，确保电压稳定和设备安全运行。它主要是通过在谐振电路中加入电阻来调节谐振频率，避免由于产生谐振而引起设备损坏，同时避免由于谐振而引起的干扰。中性点消谐电阻器通常用于三相变压器的中点，可以作为谐振电容汇流中性点的电位均衡，因此可以延长变压器的使用寿命，提高电网的稳定性和可靠性。

由于互感器校验仪的功能较多，在对互感器进行检定时，一定要正确选择功能开关，正确选择合适的量程，以避免误操作造成人为事故，减小校验仪产生的测量误差。

6 外观检查

外观检查是检定人员对被检互感器进行的表面直观的检查。虽然十分简单，但却是必不可少的重要一环。该环节的主要目的是：发现表面存在的问题并正确处理。即首先检查铭牌标记的完整性，以便提供正确的参数，进行检定。其次检查接线端钮的完好状况，以及极性标记。对多变比互感器，还应检查不同变比的接线方式。

7 绝缘电阻的测定

用兆欧表测量其各绕组之间和绕组对地之间的绝缘电阻值。

8 工频耐压试验

工频耐压试验，包括工频耐压试验和感应电压试验。工频耐压试验时，必须严格遵守有关规程。

9 极性检查

无论是电流互感器还是电压互感器，如将极性接错，很容易烧坏仪器。因此，正式检定误差前，都要先检查其极性的正确性。检查的方法可用比较法或直流法，一般校验仪上都有互感器极性试验及显示功能。当连接方式正确，仍发现极性指示器动作，表明被检互感器的内部极性有问题。这时可反接极性再试。对任何互感器的检定，该步骤都不能省略，否则极易造成人为事故的发生。

10 退磁

电流互感器的铁芯一般有两种材料，即铁镍合金与硅钢片。对不同材料，不同结构型式的电流互感器，其退磁的方法和要求各不相同，对用铁镍合金作铁芯的电流互感器，如采用次级开路退磁，往往会发生激磁电流开不起来的现象，最好采用闭路退磁。以硅钢片作铁芯的电流互感器，采用闭路退磁法、开路退磁法均可。0.2级及以上的电流互感器，用闭路退磁法为宜。

11 灵敏度的检查

用互感器校验仪进行检定或测量时，应保证测量线路达到足够的灵敏度。试验过程中，为保护检流计不受过分的冲击，应该逐步提高其灵敏度档进行试验，直到线路灵敏度达到检定所需为止。
