中试控股技术研究院鲁工为您讲解：ZSXQ-V消谐电阻器测试仪

ZSXQ-V消谐电阻器测试仪(源头实力大厂 / 中试控股)

参考标准：Q/GDW415-2010 《电磁式电压互感器用非线性电阻性消谐器技术规范》

简易读懂：ZSXQ-V消谐电阻器测试仪可以做什么?

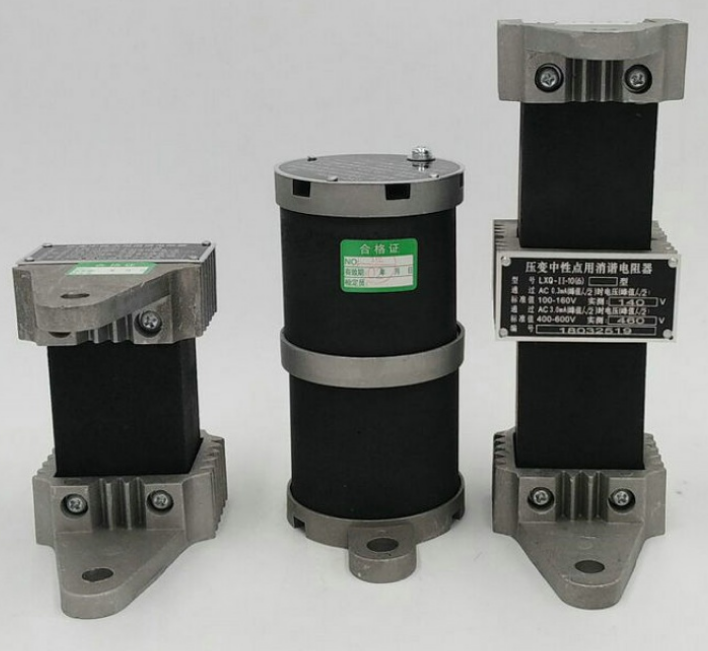

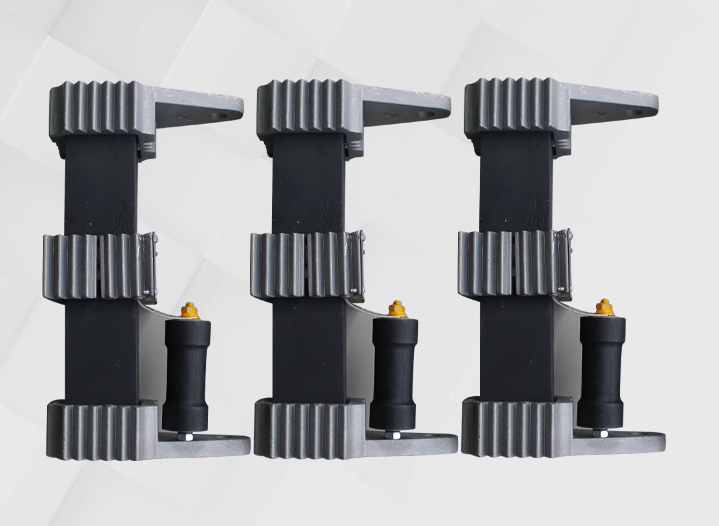

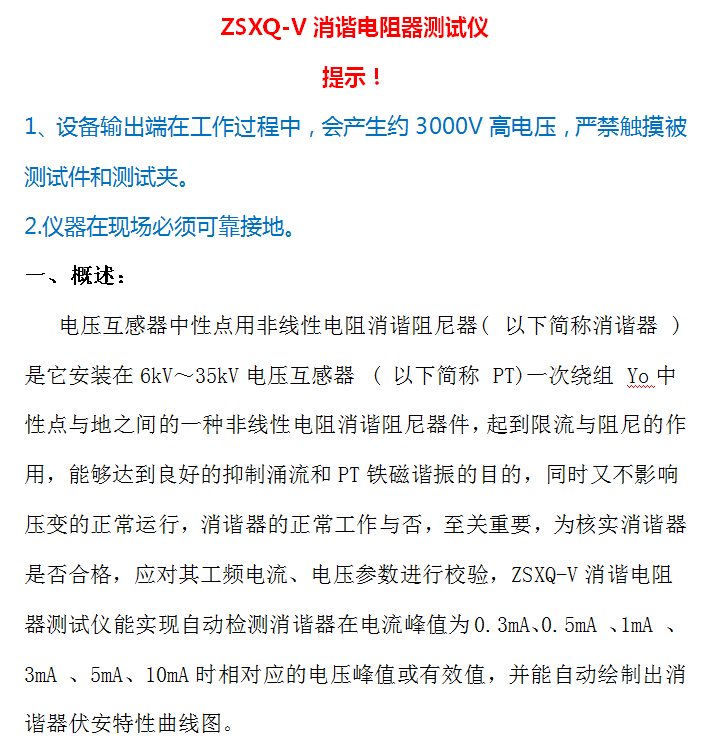

电压互感器中性点用非线性电阻消谐阻尼器是它安装在6kV～35kV电压互感器一次绕组Yo中性点与地之间的一种非线性电阻消谐阻尼器件，起到限流与阻尼的作用，能够达到良好的抑制涌流和PT铁磁谐振的目的，同时又不影响压变的正常运行，消谐器的正常工作与否，至关重要，为核实消谐器是否合格，应对其工频电流、电压参数进行校验，ZSXQ-V消谐电阻器测试仪器能实现自动检测消谐器在电流峰值为0.3mA、0.5mA 、1mA 、3mA 、5mA、10mA时相对应的电压峰值或有效值，并能自动绘制出消谐器伏安特性曲线图。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

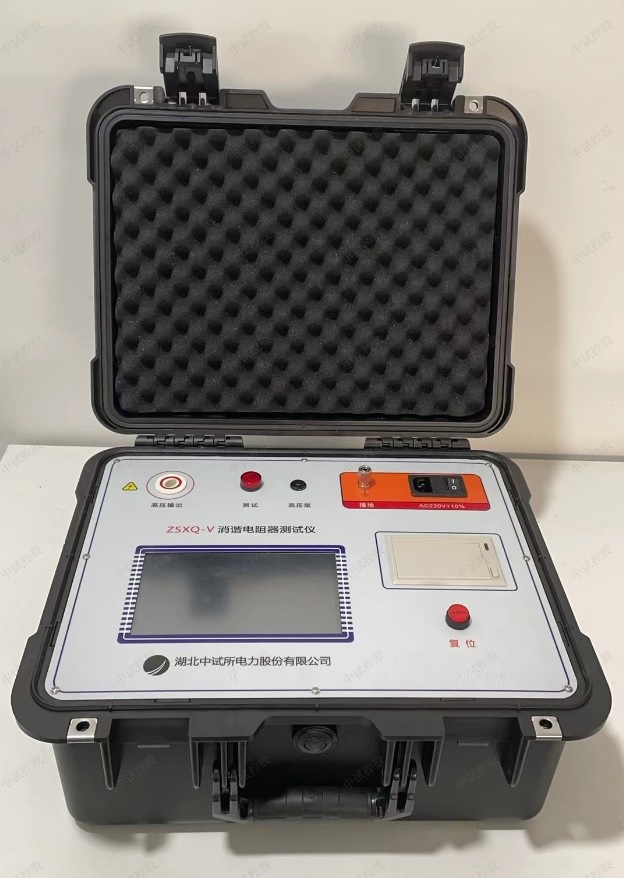

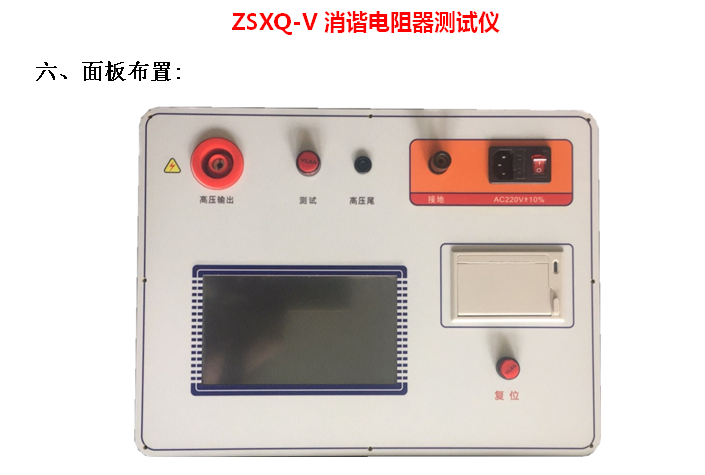

ZSXQ-V消谐电阻器测试仪

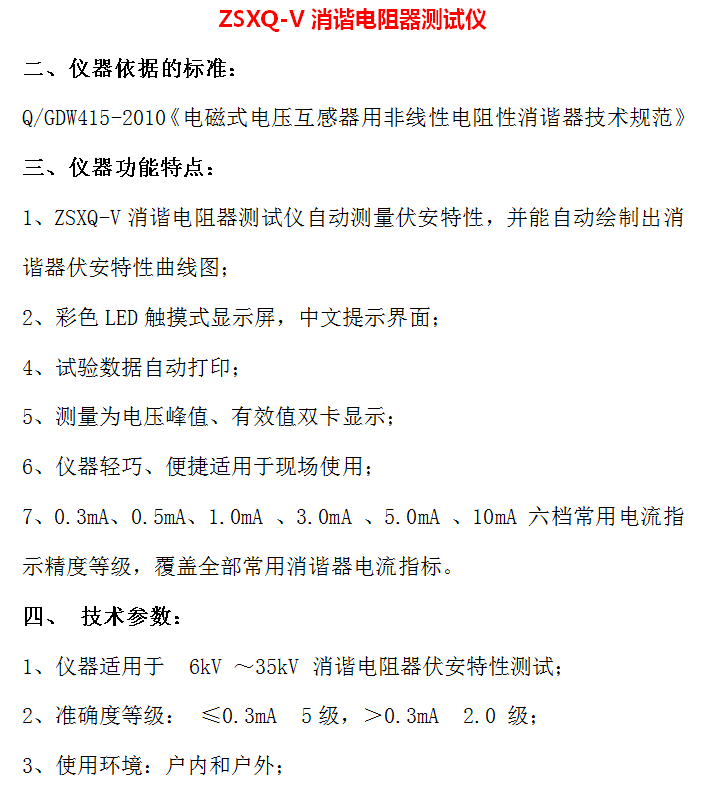

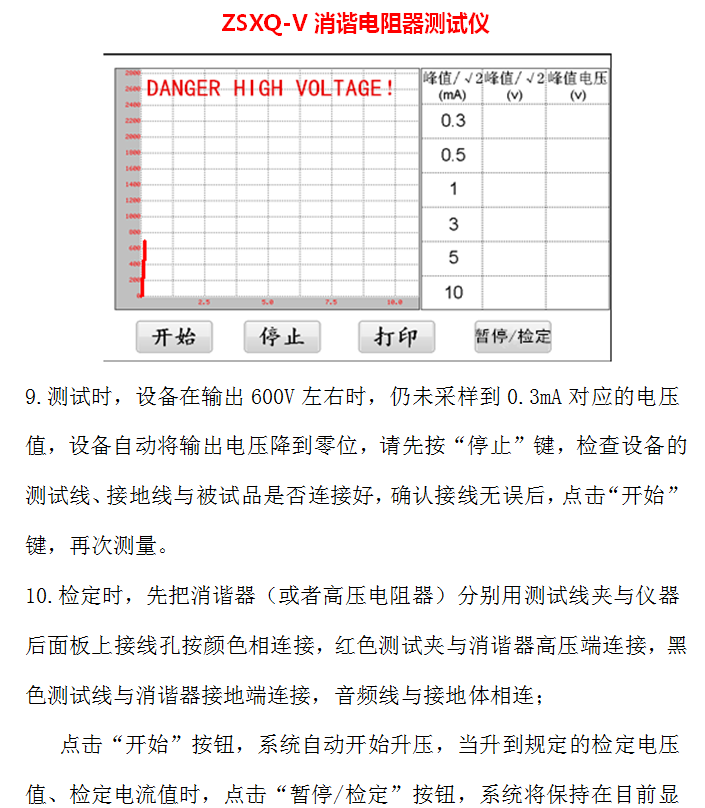

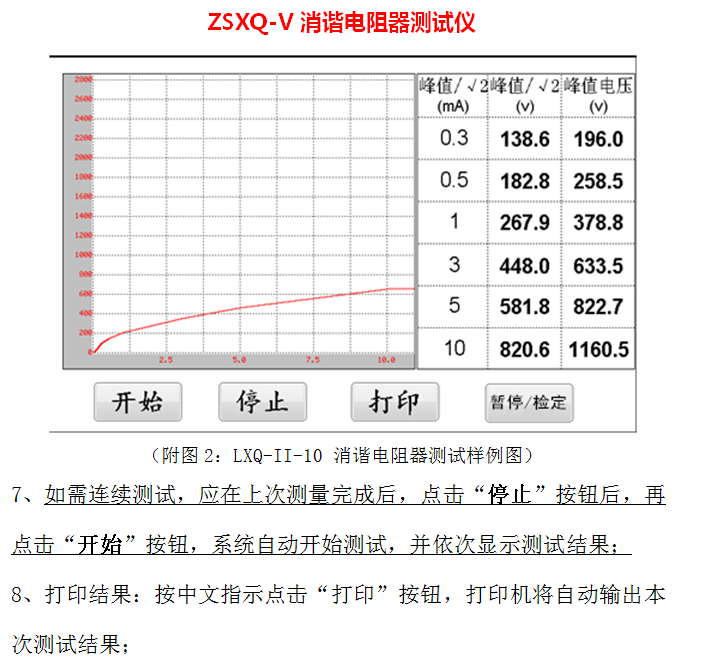

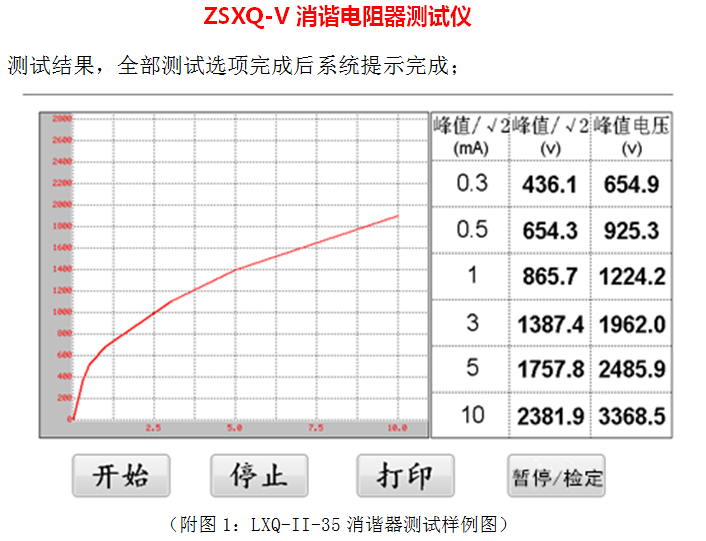

1、自动测量伏安特性，并能自动绘制出消谐器伏安特性曲线图；
2、彩色LED触摸式显示屏，中文提示界面；
4、试验数据自动打印；
5、测量为电压峰值、有效值双卡显示；
6、仪器轻巧、便捷适用于现场使用；
7、0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA 六档常用电流指示精度等级，覆盖全部常用消谐器电流指标。
8、仪器适用于  6kV ～35kV 消谐电阻器伏安特性测试；
9、准确度等级： ≤0.3mA  5级，＞0.3mA  2.0 级；
10、使用环境：户内和户外；
11、环境温度： -20 ℃～ 50℃；
12、环境湿度：不大于80% RH；
13、输出电流 AC：0mA ～20 mA；
14、输出电压 AC：0V～2800V；
15、工作电压 AC:220V ±10% 50Hz。
16、自带打印机，能够及时输出测试结果。

ZSXQ-V消谐电阻器测试仪
消谐电阻器是什么东西
消谐电阻器是一种用于消除电路中谐振现象的电器元件。它通过改变电路的阻抗特性，使电路对谐振频率的敏感度降低，从而达到消除谐振的目的。消谐电阻器通常由电阻和电感组成，通过调节电阻和电感的数值，可以实现对电路的消谐效果的控制。
电路谐振现象
电路谐振是指在特定频率下，电路中电感和电容之间的能量来回交换，形成共振现象。在谐振频率下，电路的阻抗变得非常小，电流和电压幅值会非常大，这样就会影响电路的稳定性和正常工作。谐振现象在实际电路中经常出现，特别是在高频电路和电力系统中，会对电路的性能和稳定性产生负面影响。
消谐电阻器的原理
消谐电阻器的原理是通过改变电路的阻抗特性，使电路对谐振频率的敏感度降低。消谐电阻器通常由电阻和电感组成。电阻用于消耗电路中的功率，而电感则用于改变电路的阻抗特性。通过调节电阻和电感的数值，可以使电路的阻抗在谐振频率附近增加，从而减小电路的谐振现象。
消谐电阻器的应用
消谐电阻器在电力系统、通信系统和电子设备中广泛应用。在电力系统中，消谐电阻器可以用于消除电力电容器和电感器之间的谐振现象，保证电力系统的稳定运行。在通信系统中，消谐电阻器可以用于消除电路中的谐振现象，提高通信质量。在电子设备中，消谐电阻器可以用于消除电路中的谐振现象，保证设备的正常工作。

消谐电阻器的优势
消谐电阻器具有以下优势：
1. 可调性：消谐电阻器的阻抗可以通过调节电阻和电感的数值来控制，从而实现对电路的消谐效果的调节。
2. 稳定性：消谐电阻器具有较好的稳定性，可以在不同工作条件下保持一致的消谐效果。
3. 高效性：消谐电阻器能够有效地消除电路中的谐振现象，提高电路的稳定性和性能。

消谐电阻器的
消谐电阻器是一种用于消除电路中谐振现象的电器元件。它通过改变电路的阻抗特性，使电路对谐振频率的敏感度降低，从而达到消除谐振的目的。消谐电阻器具有可调性、稳定性和高效性的优势，广泛应用于电力系统、通信系统和电子设备中。
