中试控股技术研究院鲁工为您讲解：1000N开关触头触指压力测试仪

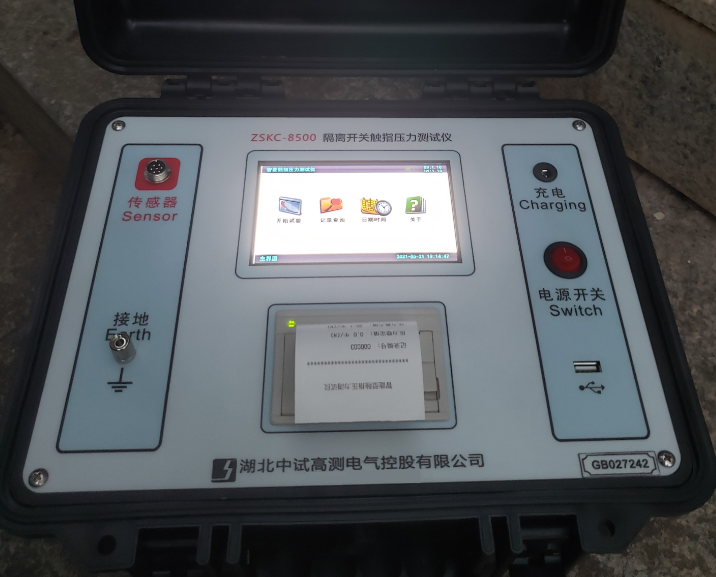

ZSKC-9000开关动静触头测试仪

参考标准：GB1984-2003、DL/T846.3-2004

简易读懂：开关动静触头测试仪可以做什么?

开关动静触头测试仪专门用于各类型高压开关（如：折臂式隔离开关、剪刀式隔离开关、梅花触头式高压开关等）的触指压力与夹紧力测量工作。高压隔离开关触指压力测试仪用于测量国内10KV-500KV和进口GW4、GW5、GW6、GW7、GW10、GW16、GW17、GW22、GW23等系列隔离开关触头压力性能。
根据相关标准要求研发生产的ZSKC-9000开关动静触头测试仪，只需要将开关模拟触头传感器在每对高压开关触指接触位置张开，就能立即测量出触指此时的接触压力值及开关触头夹紧力。通过改变压力传感器的形状也能进行不同型号的断路器（开关）触指压力测量。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

测量对象
1、高压隔离开关触指压力测试仪适用于高低压隔离开关、梅花触头、SF6负荷开关、高压固体绝缘柜和低压抽屉式开关柜主回路接插件等触头接触压力（夹紧力）的测量与检验。
2、梅花触头压力测量：可测量常规梅花触头型号与规格如：630A（12片）、630A（24片）、1250A（30片）、2500A（15片）、1600A（36片）、1600A（18片）、2000A（48片）、2000A（24片）、2500A（64片）、3150A（32片）、4000A（41片）、5000A（48片）的各型号梅花触头压力值。我公司可定制夹具满足其它规格的梅花触头压力测量。
为什么要测量开关触头（触指）的压力与夹紧力？
开关触头的接触压力参数是主回路导电性能好坏的重要指标，是主回路隔离触头在运行时能否耐受冲击电流，满负荷运行时温升是否合格的重要影响因素。 开关触头接触压力的变化受弹簧材料及其加工工艺、开关装配精度、使用环境、负载性质和工作频度等多方面因素的影响。为了保证开关触头性能长期稳定可靠，定期对开关触头接触压力进行检测非常重要。
应用
1、高压隔离开关触指压力测试仪广泛应用在开关触头制造厂、高低压开关柜生产厂家以及各种高低压开关和开关柜的运行现场。高压隔离开关触指压力测试仪针对各种高压开关动静触头夹紧力测量（如：梅花触头式高压开关、折臂式隔离开关触头、剪刀式隔离开关触头、转入式"U"形触头隔离开关、户内系列拍合式隔离开关触头）等。
2、高压隔离开关触指压力测试仪满足供电公司、化工厂、检修车间进行断路器开关的安装、检修。非常适用于技术人员现场对高压开关触头压力的控制和检验。

高压开关（断路器）触头压力标准及梅花触头压力标准
注：常规负荷开关的压力值一般在200N左右，各开关厂或有不同，以下数据仅供参考。
【梅花触头式开关】：梅花触头压力标准可咨询我司客服。
【转入式开关触头】：一对触指参考压力（≥130N）,如：GW4、GW5、GW7等
【钳夹式开关触头】：一对触指参考压力（≥300N）,如：GW6、GW16/17、GW22/23等
【拍合式开关触头】：一对触指参考压力（≥200N）,如：GN2等户内系列

产品概述
隔离开关是电力系统中使用量最大应用范围最广泛的高压开关设备。 由于户外隔离开关是唯一完全暴露在大气环境中工作、受环境气候条件影响最直接和最严重的电气设备，它的运行条件比较恶劣，容易产生机械或电气方面的故障。尤其是触指接触部分容易受雨水、灰尘及有害气体的侵袭产生接触不良而导致发热，提供触指压力的弹簧会因发热而退火使压力降低，这样更导致触指发热形成恶性循环最终烧坏触指酿成事故。在检修时往往只注意更换明显失效和断裂的弹簧，而对那些压力降低的弹簧无法判断与更换，这样在再次运行中，每个触指电流的分布会因压力不同而不同，差别越大电流分布越不均匀，长期运行后就会发生接触不良而过热。触指的发热会恶性循环，一个触指接触不好就会漫延整个触头接触不良。同时有不少隔离开关的触指压力可调，如果在检修时调整压力不够或每个触指的调整压力有差别同样会出现上述现象。
目前绝大部分检修人员判断导电部分接触好坏的判据就是测量其回路电阻，认为回路电阻在合格范围内，导电部分的检修工作就可圆满结束。其实不然，在产品说明书中给出的回路电阻值是整个导电回路的值，它包括接线端子、导电管、触指触头等部分的体电阻及接触电阻，范围较大、裕度较大，不能直接反映接触电阻的变化，只能说明导电回路通路。试验表明：两对对触指接触与四对触指接触其回路电阻值均在合格范围内。同样触指压力大与小回路电阻值也基本没有变化。
在各类检修导程（规程）、标准中都有测量触指接触压力的规定，推荐的测量工具为弹簧秤，在实际工作中，测量触指压力要在高空，用弹簧秤测压力不但不方便、不准确也不安全，有些结构的隔离开关的触指压力用弹簧秤根本无法测量（如剪刀式）。所以，要求测量触指接触压力只是一纸空文。

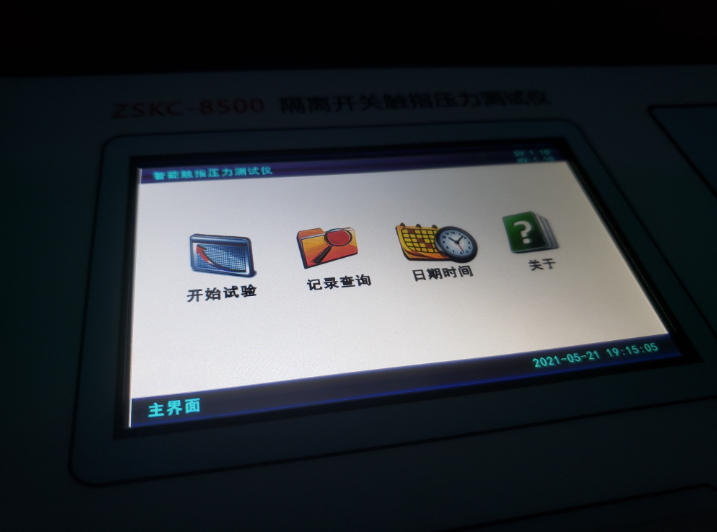

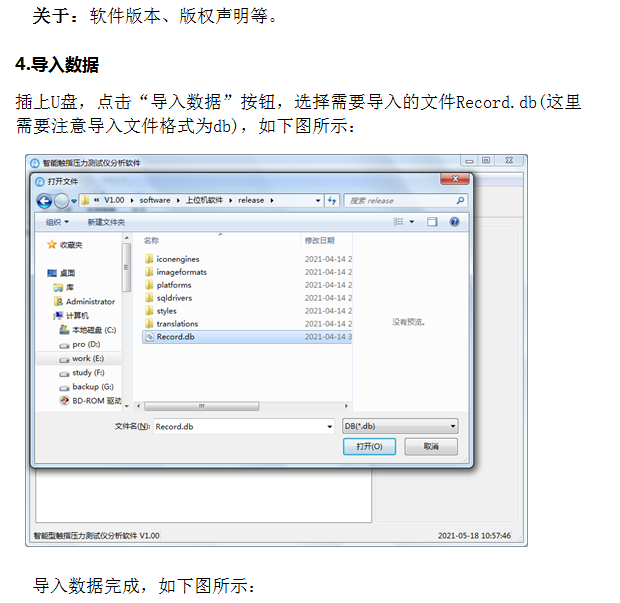

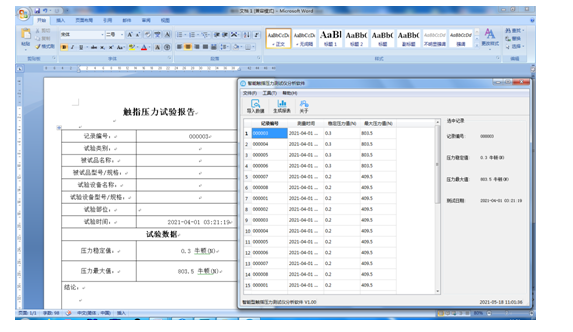

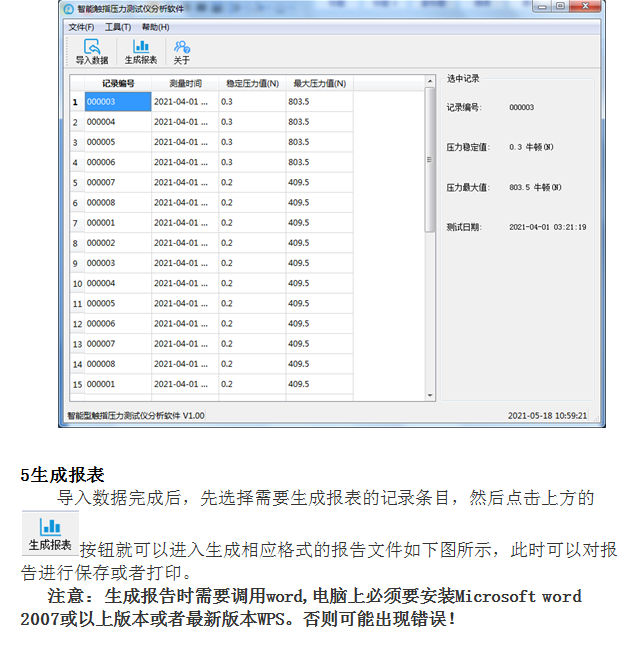

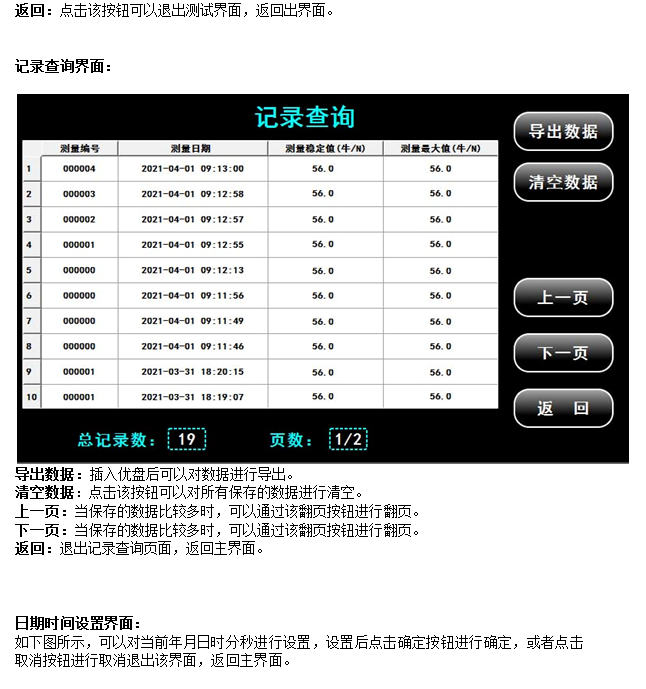

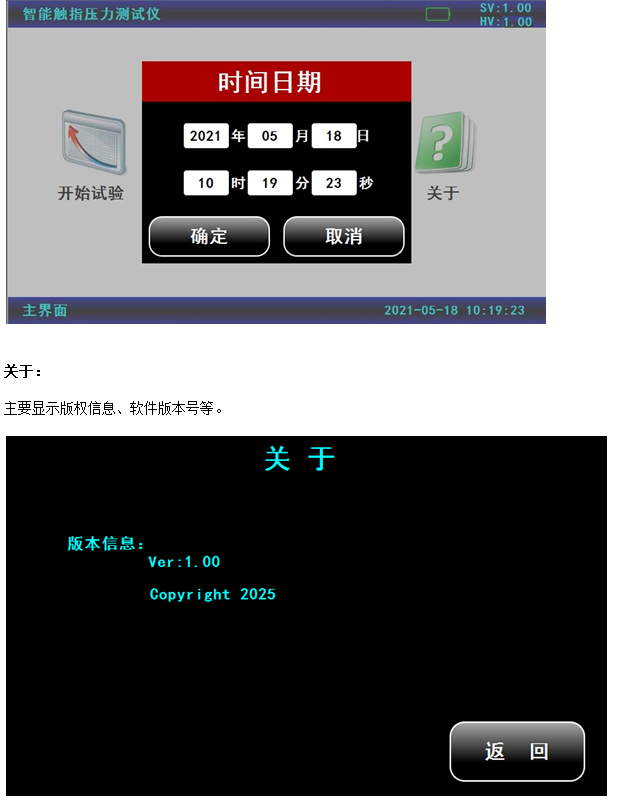

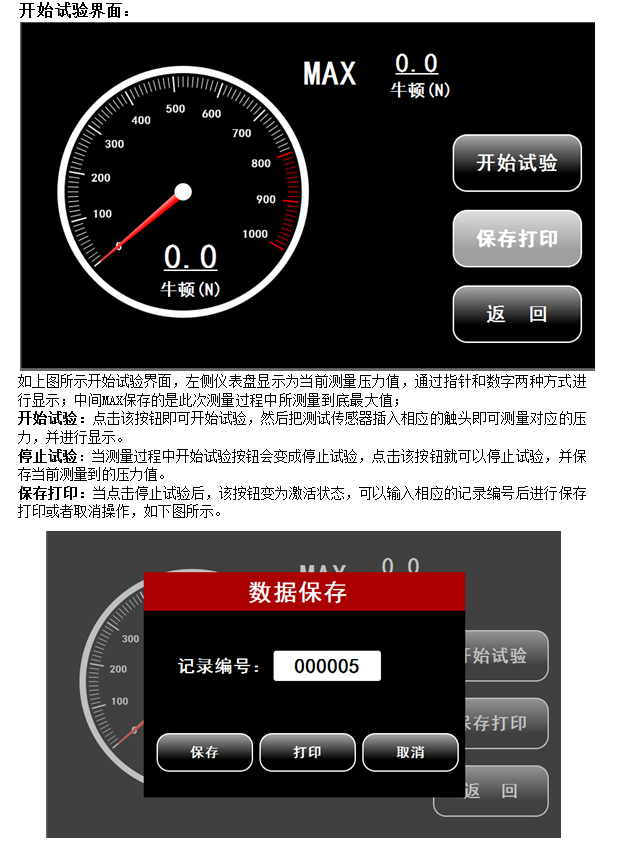

针对目前发供电系统的检修现状，我公司自行开发了一种用于测量高压隔离开关触指压力的智能型高压隔离开关触指压力测试仪，它只要将测试钳模拟触头的传感器在每对触指接触位置张开一下，就能显示出触指此时的接触压力并记忆。有效解决了测量触指压力的一大难题。
智能型高压隔离开关触指压力测试仪也可用于隔离开关制造厂对触指压力的检验；改变压力传感器的形状也能测量断路器的触指压力。

技术参数
1、测量范围：≤500N 误差：≤1％读数±1N
2、测量直径（触指开距）：6±0.2mm可微调
8±0.2mm可微调
10±0.2mm可微调
其他类型，如梅花触头等（可定制）
3、传感器信号线长度：3m
4、介电强度：电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。
5、绝缘电阻：＞2MΩ。
6、内置锂电池：电源工作时间：≥ 6小时（可定制）。
7、充电方式：专用充电器接面板锂电池充电接口充电。
8、工作环境：-10～40℃，≤80%RH 大气压力 86～106kpa
9、电源电压：机内锂电池：16.8V
