中试控股技术研究院鲁工为您讲解：10kV变压器能效等级划分依据标准测试仪

能效等级测量
仪器可对10kV配电变压器的能效等级进行准确的测量与判断，并且对应能效等级，油浸式变压器损耗可测量到S22（电工钢带）和SH25（非晶合金）；干式变压器损耗可测量到SCB18（电工钢带）和SCBH19（非晶合金）。

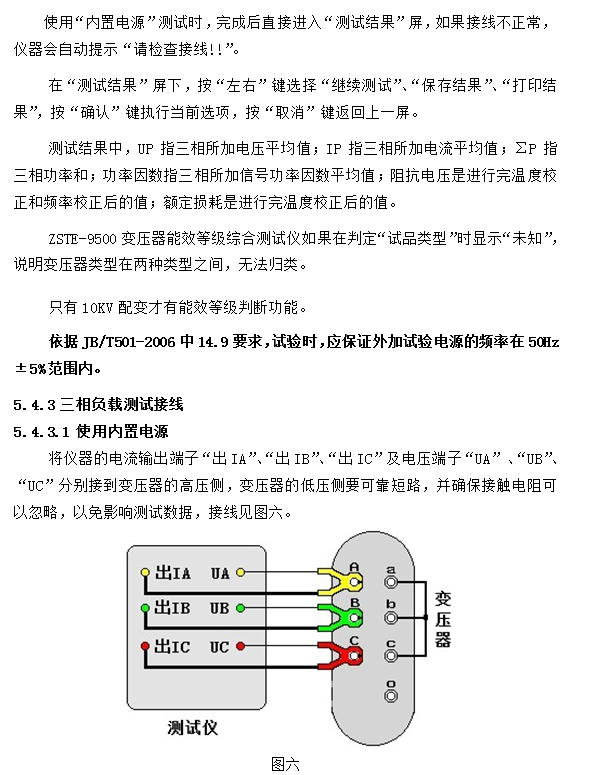

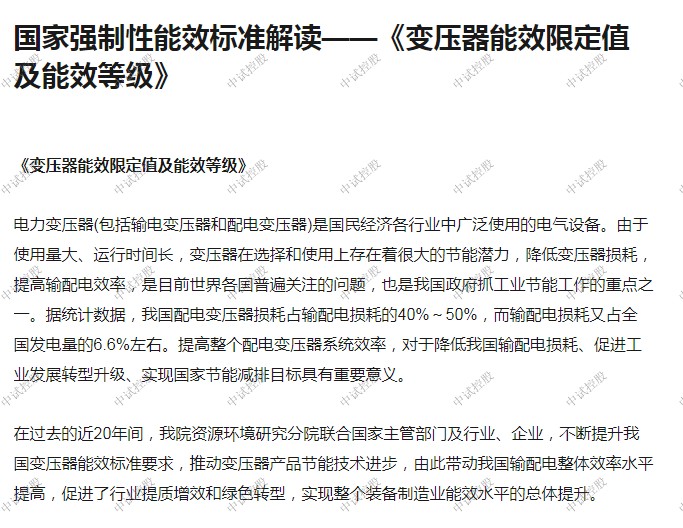

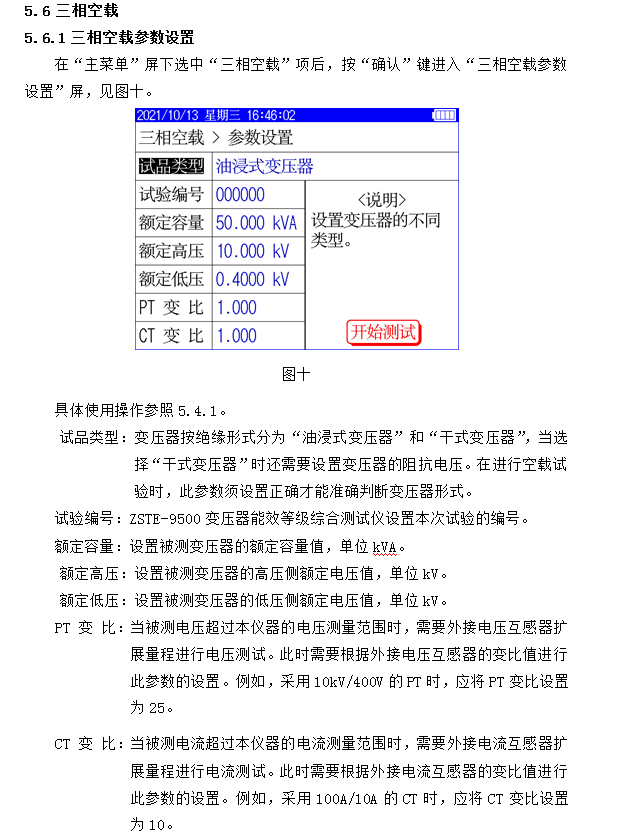

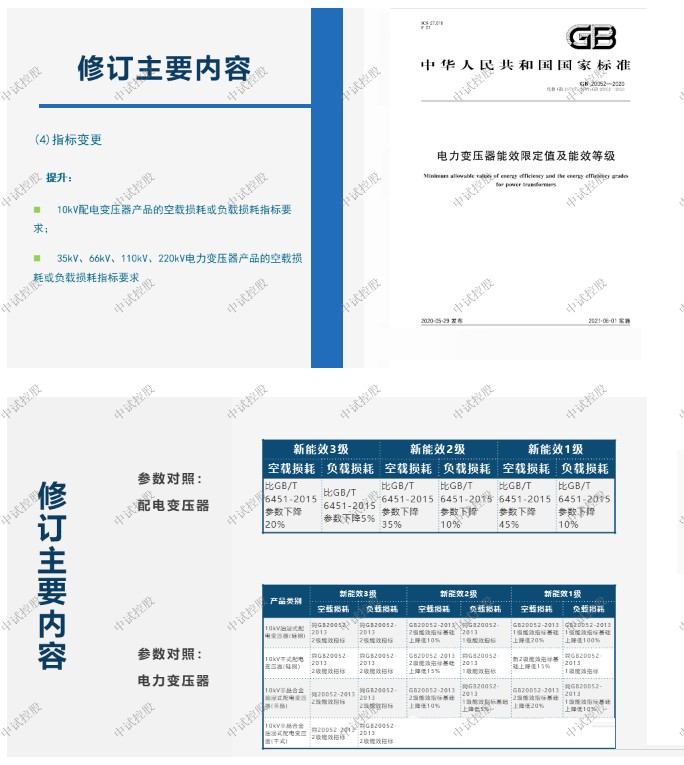

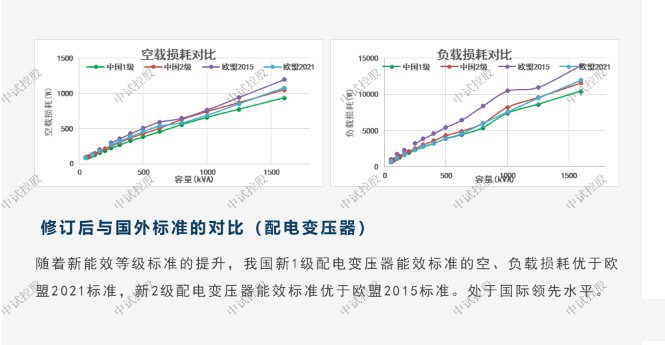

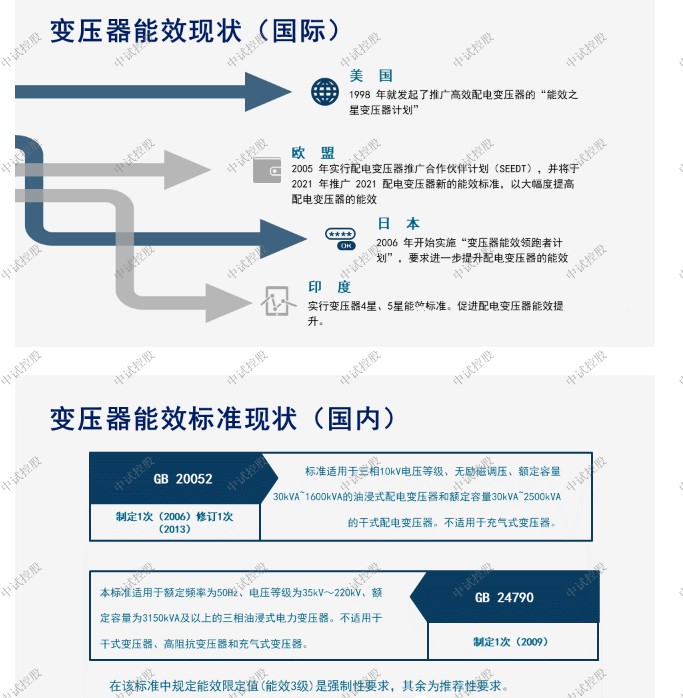

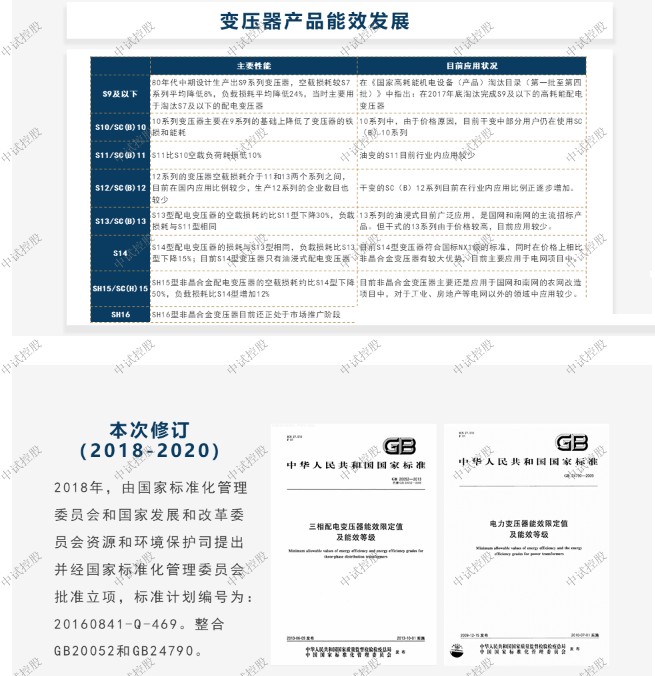

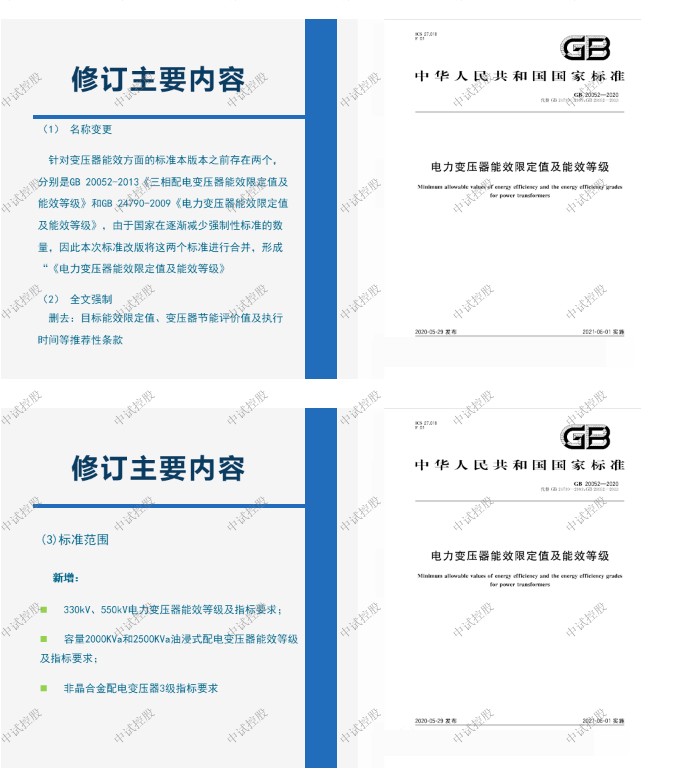

ZSTE-9500变压器能效等级综合测试仪参考标准：GB 20052-2013和GB 24790-2009

简易读懂：ZSTE-9500变压器能效等级综合测试仪可以做什么?

是专用于配电变压器能效等级的测试，并具有配电电力变压器容量测量、变压器空载及短路损耗测量，并具有谐波分析功能，方便对现场电网质量的分析。

ZSTE-9500变压器能效等级综合测试仪 = 能效等级测量 + 负载损耗的测量 + 空载损耗的测量 + 单相的测量 + 零序阻抗的测量 + 容量的测量 + 成功的解决了低功率因数测量及多路信号在市电条件下同步测量和计算的难题。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

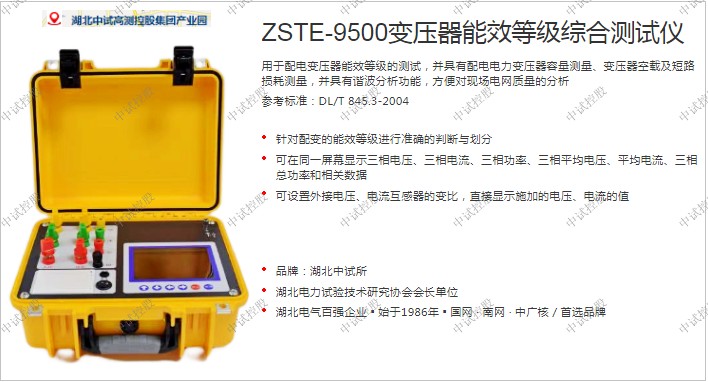

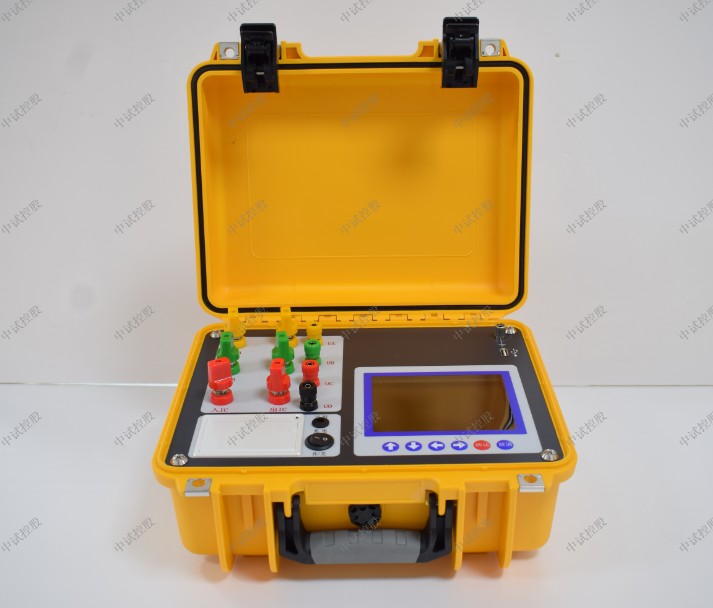

产品简介

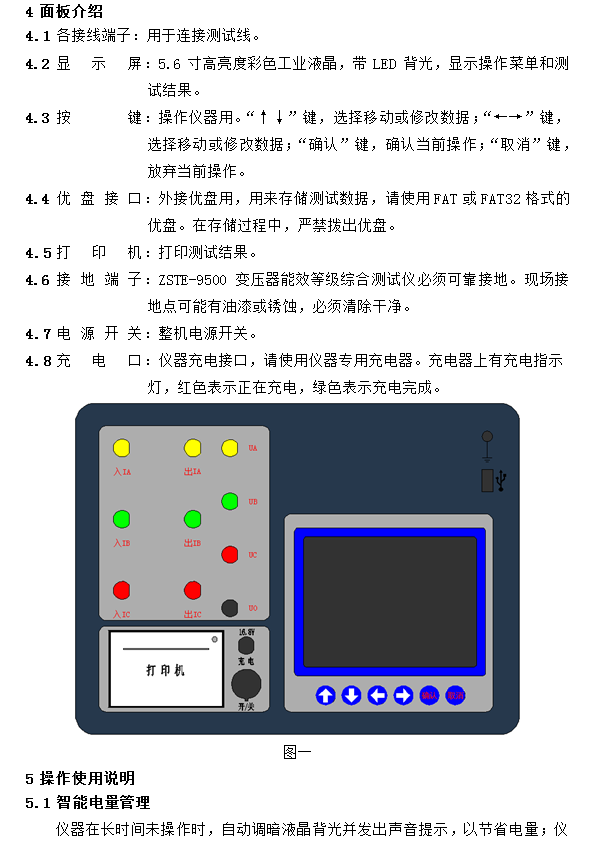

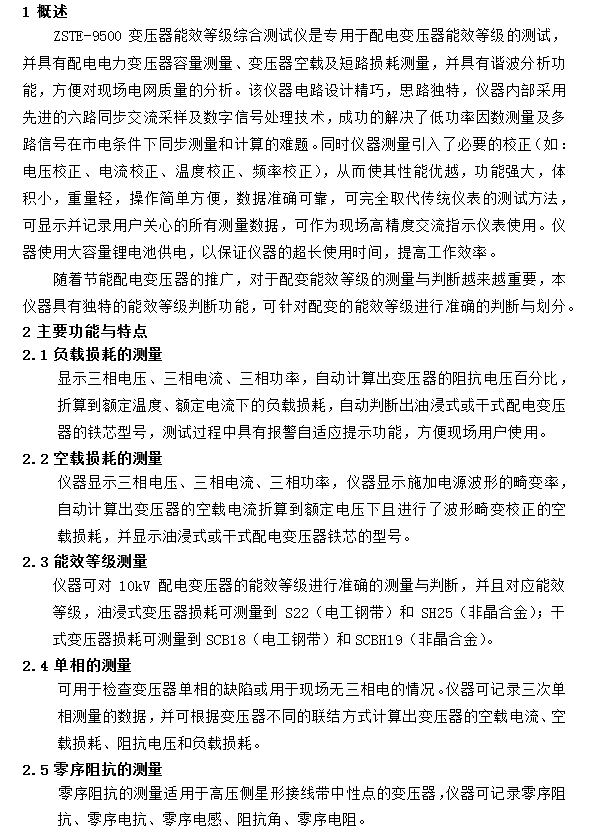

1、ZSTE-9500变压器能效等级综合测试仪是专用于配电变压器能效等级的测试，并具有配电电力变压器容量测量、变压器空载及短路损耗测量，并具有谐波分析功能，方便对现场电网质量的分析。
2、该仪器电路设计精巧，思路独特，仪器内部采用先进的六路同步交流采样及数字信号处理技术，成功的解决了低功率因数测量及多路信号在市电条件下同步测量和计算的难题。同时仪器测量引入了必要的校正（如：电压校正、电流校正、温度校正、频率校正），从而使其性能优越，功能强大，体积小，重量轻，操作简单方便，数据准确可靠，可完全取代传统仪表的测试方法，可显示并记录用户关心的所有测量数据，可作为现场高精度交流指示仪表使用。
3、仪器使用大容量锂电池供电，以保证仪器的超长使用时间，大大提高工作效率，减轻劳动强度。
4、随着节能配电变压器的推广，对于配变能效等级的测量与判断越来越重要，本仪器具有独特的能效等级判断功能，可针对配变的能效等级进行准确的判断与划分。
ZSTE-9500变压器能效等级综合测试仪特征

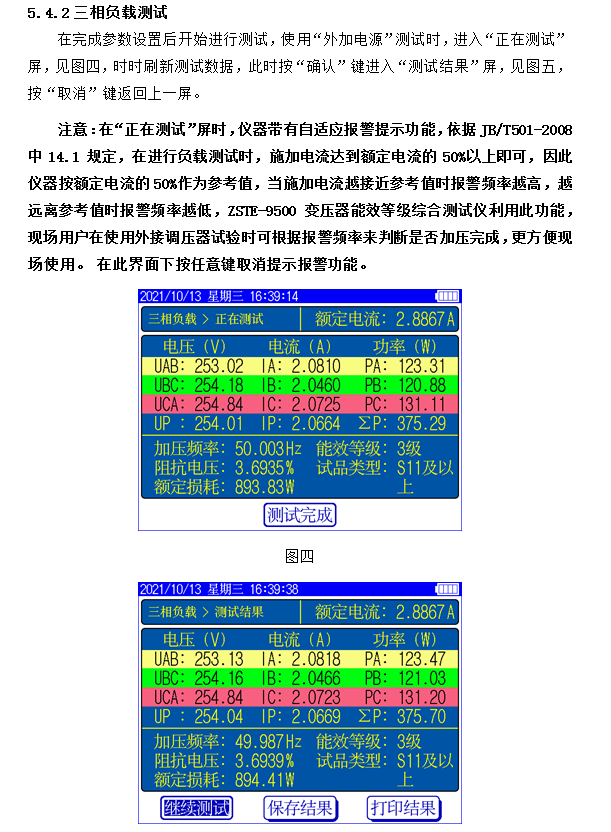

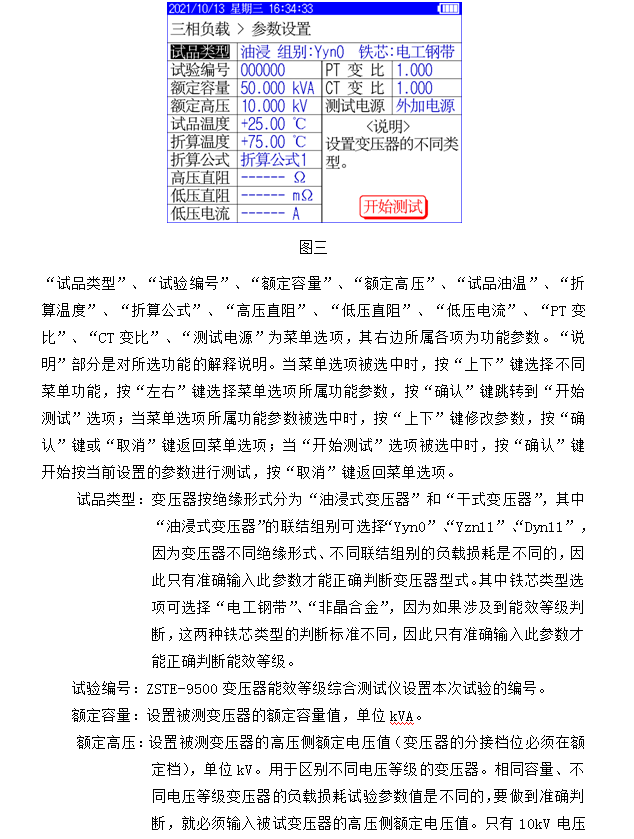

1、负载损耗的测量
显示三相电压、三相电流、三相功率，自动计算出变压器的阻抗电压百分比，折算到额定温度、额定电流下的负载损耗，自动判断出油浸式或干式配电变压器的铁芯型号，测试过程中具有报警自适应提示功能，方便现场用户使用。
2、空载损耗的测量
仪器显示三相电压、三相电流、三相功率，仪器显示施加电源波形的畸变率，自动计算出变压器的空载电流折算到额定电压下且进行了波形畸变校正的空载损耗，并显示油浸式或干式配电变压器铁芯的型号。
3、能效等级测量
仪器可对10kV配电变压器的能效等级进行准确的测量与判断，并且对应能效等级，油浸式变压器损耗可测量到S22（电工钢带）和SH25（非晶合金）；干式变压器损耗可测量到SCB18（电工钢带）和SCBH19（非晶合金）。

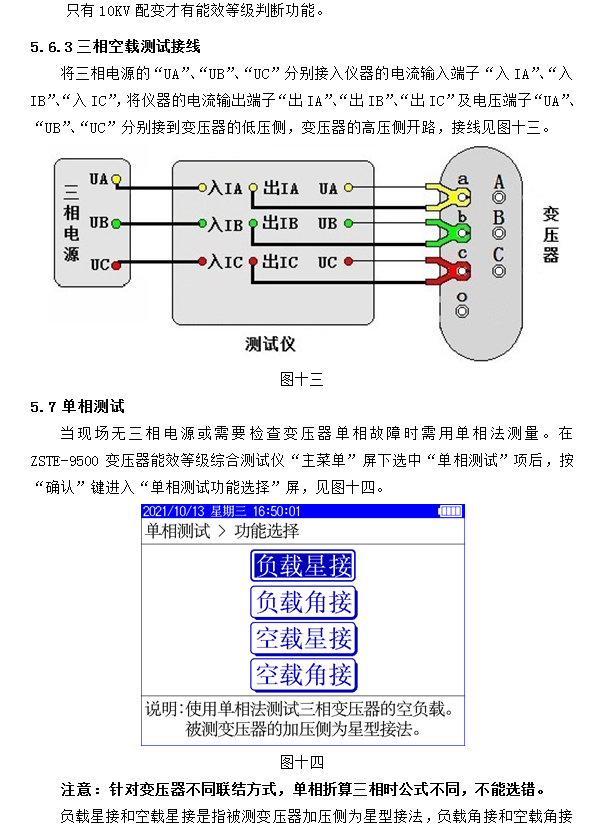

4、单相的测量
可用于检查变压器单相的缺陷或用于现场无三相电的情况。仪器可记录三次单相测量的数据，并可根据变压器不同的联结方式计算出变压器的空载电流、空载损耗、阻抗电压和负载损耗。
5、零序阻抗的测量
零序阻抗的测量适用于高压侧星形接线带中性点的变压器，仪器可记录零序阻抗、零序电抗、零序电感、阻抗角、零序电阻。

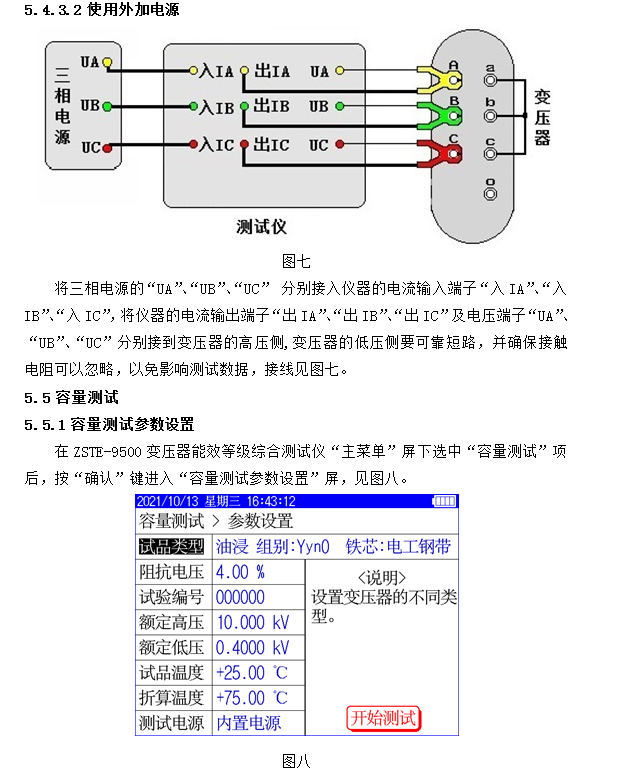

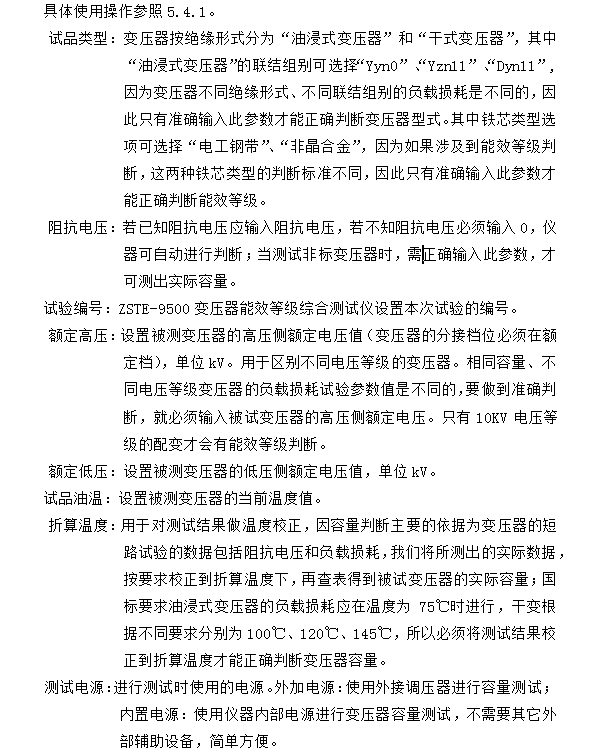

6、容量的测量

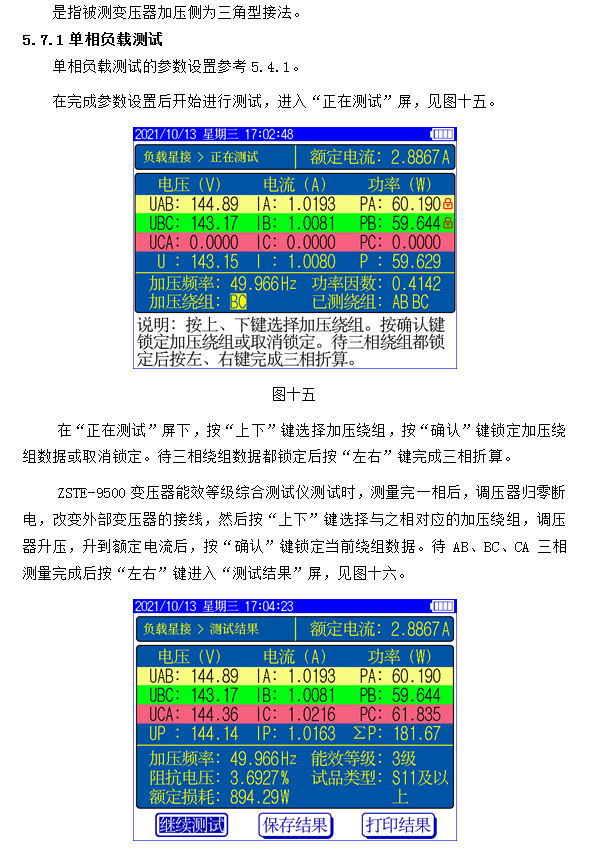

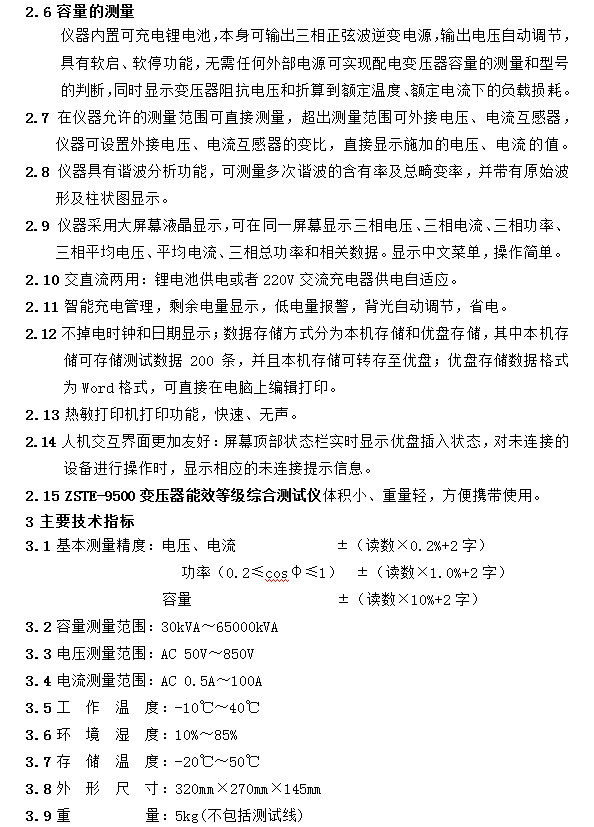

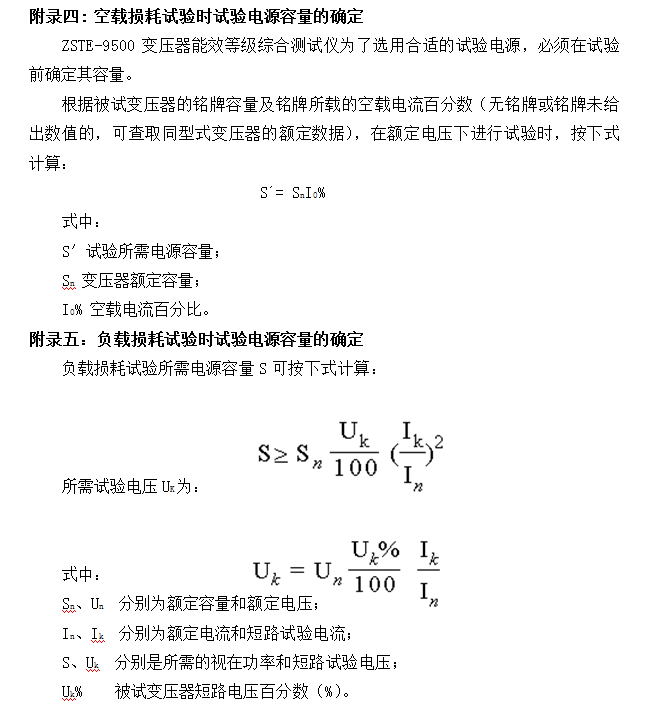

ZSTE-9500变压器能效等级综合测试仪内置可充电锂电池，本身可输出三相正弦波逆变电源，输出电压自动调节，具有软启、软停功能，无需任何外部电源可实现配电变压器容量的测量和型号的判断，同时显示变压器阻抗电压和折算到额定温度、额定电流下的负载损耗。
7、在仪器允许的测量范围可直接测量，超出测量范围可外接电压、电流互感器，仪器可设置外接电压、电流互感器的变比，直接显示施加的电压、电流的值。
8、仪器具有谐波分析功能，可测量多次谐波的含有率及总畸变率，并带有原始波形及柱状图显示。

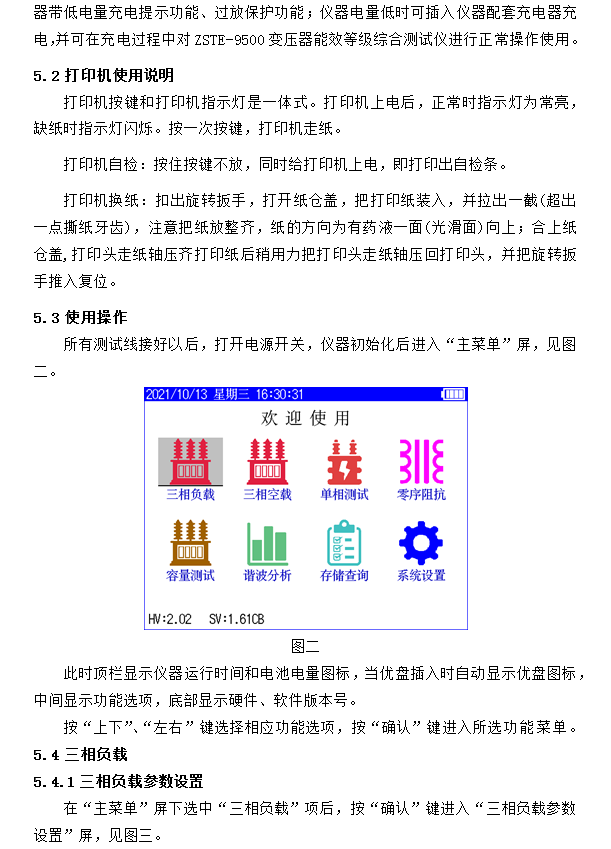

9、仪器采用大屏幕液晶显示，可在同一屏幕显示三相电压、三相电流、三相功率、三相平均电压、平均电流、三相总功率和相关数据。显示使用中文菜单，中文提示，操作简单。
10、交直流两用：锂电池供电或者220V交流充电器供电自适应。
11、智能充电管理，剩余电量显示，低电量报警，背光自动调节，省电。
12、不掉电时钟和日期显示；数据存储方式分为本机存储和优盘存储，其中本机存储可存储测试数据200条，并且本机存储可转存至优盘；优盘存储数据格式为Word格式，可直接在电脑上编辑打印。
13、热敏打印机打印功能，快速、无声。
14、人机交互界面更加友好：屏幕顶部状态栏实时显示优盘插入状态，对未连接的设备进行操作时，显示相应的未连接提示信息。
15、体积小、重量轻，方便携带使用。
ZSTE-9500变压器能效等级综合测试仪参数
1、基本测量精度：电压、电流±（读数×0.2%+2字），功率（0.2≤cosφ≤1）±（读数×1.0%+2字），容量±（读数×10%+2字）
2、容量测量范围：30kVA～65000kVA
3、电压测量范围：AC 50V～850V
4、电流测量范围：AC 0.5A～100A
5、工作温度：-10℃～40℃
6、境湿度：10%～85%
7、存储温度：-20℃～50℃
8、外形尺寸：320mm×270mm×145mm
9、重量：5kg

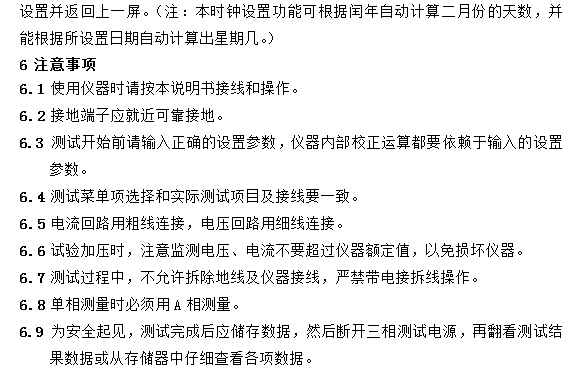

单相空载测试接线

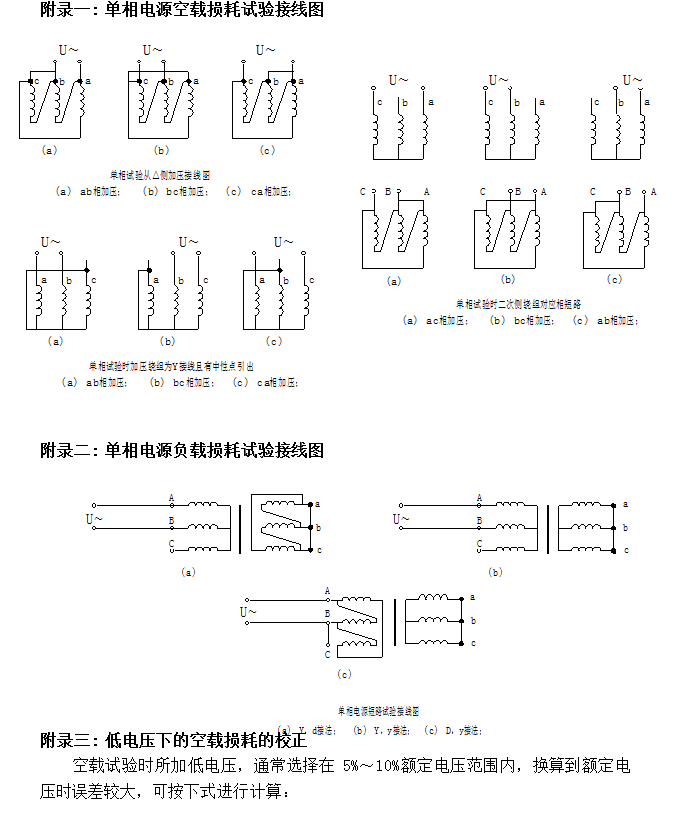

采用单相电源，依次在变压器低压侧ab、bc、ca相加压，非加压绕组应依次短路。现以低压侧星形连接带中性点引出的变压器，测量ab相为例说明，其它接法见附录一。

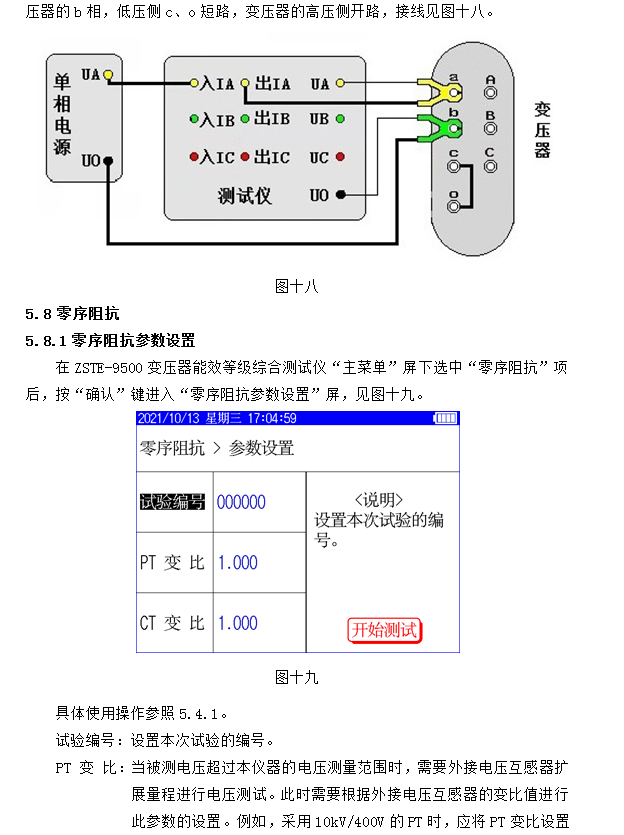

将单相电源的“UA”接入仪器的输入端子“入IA”，将仪器的输出端子“出IA”及“UA”接到变压器的低压侧a相，单相电源的零相“UO”接到仪器的“UO”及变压器的b相，低压侧c、o短路，变压器的高压侧开路，接线见图十八。
5.8 零序阻抗
5.8.1 零序阻抗参数设置
在“主菜单”屏下选中“零序阻抗”项后，按“确认”键进入“零序阻抗参数设置”屏，见图十九。
具体使用操作参照5.4.1。
试验编号：设置本次试验的编号。

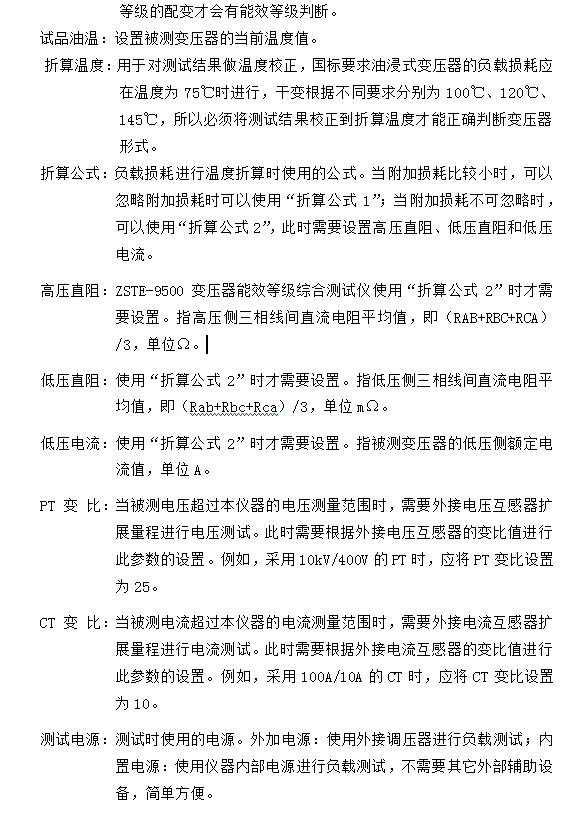

    PT 变 比：当被测电压超过本仪器的电压测量范围时，需要外接电压互感器扩展量程进行电压测试。此时需要根据外接电压互感器的变比值进行此参数的设置。例如，采用10kV/400V的PT时，应将PT变比设置为25。
    CT 变 比：当被测电流超过本仪器的电流测量范围时，需要外接电流互感器扩展量程进行电流测试。此时需要根据外接电流互感器的变比值进行此参数的设置。例如，采用100A/10A的CT时，应将CT变比设置为10。

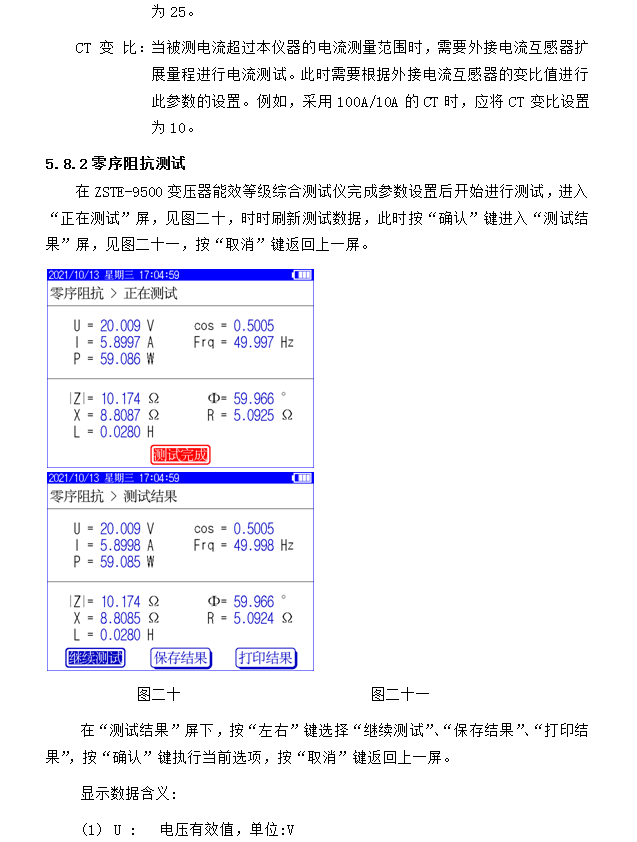

5.8.2 零序阻抗测试
在完成参数设置后开始进行测试，进入“正在测试”屏，见图二十，时时刷新测试数据，此时按“确认”键进入“测试结果”屏，见图二十一，按“取消”键返回上一屏。
在“测试结果”屏下，按“左右”键选择“继续测试”、“保存结果”、“打印结果”，按“确认”键执行当前选项，按“取消”键返回上一屏。
显示数据含义:
(1)  U :   电压有效值，单位:V
(2)  I :   电流有效值，单位:A
(3)  P :   有功功率，  单位:W
(4) cos:   功率因数
(5) Frq:   信号频率，  单位:Hz
(6) |Z|:   零序阻抗，  单位:Ω
(7)  X :   零序电抗，  单位:Ω
(8)  L :   零序电感，  单位:H
(9) Φ :   阻抗角，    单位:°
(10) R :   零序电阻，  单位:Ω

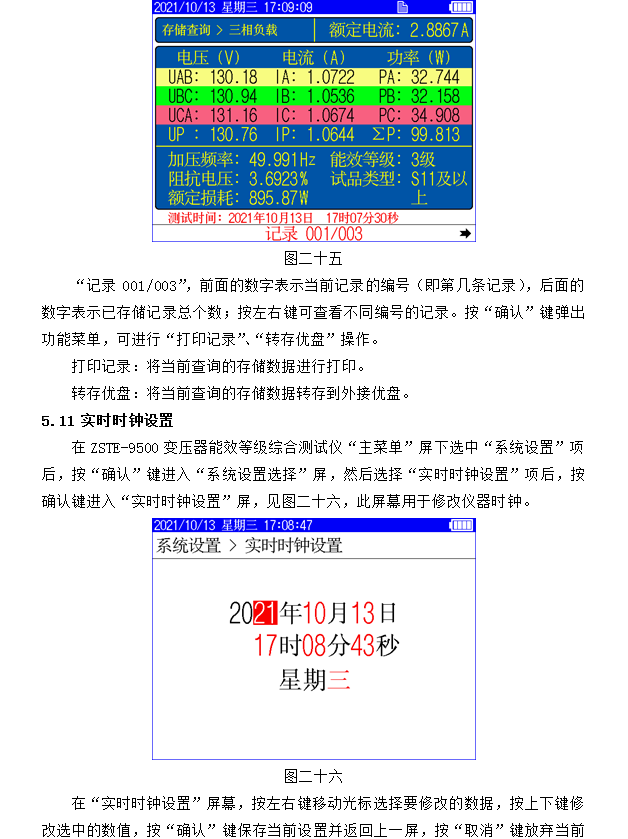

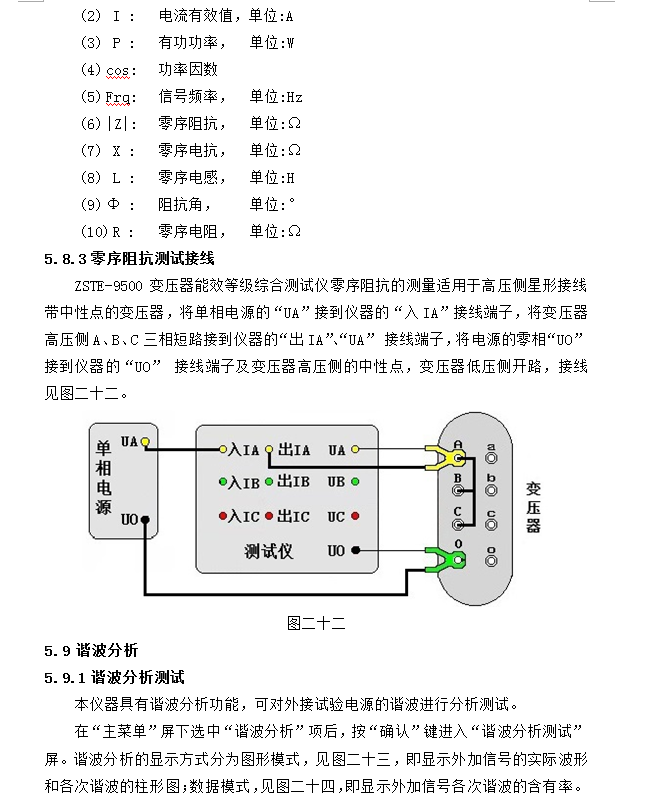

5.8.3 零序阻抗测试接线
零序阻抗的测量适用于高压侧星形接线带中性点的变压器，将单相电源的“UA”接到仪器的“入IA”接线端子，将变压器高压侧A、B、C三相短路接到仪器的“出IA”、“UA” 接线端子，将电源的零相“UO”接到仪器的“UO” 接线端子及变压器高压侧的中性点，变压器低压侧开路，接线见图二十二。
5.9 谐波分析
5.9.1 谐波分析测试
本仪器具有谐波分析功能，可对外接试验电源的谐波进行分析测试。

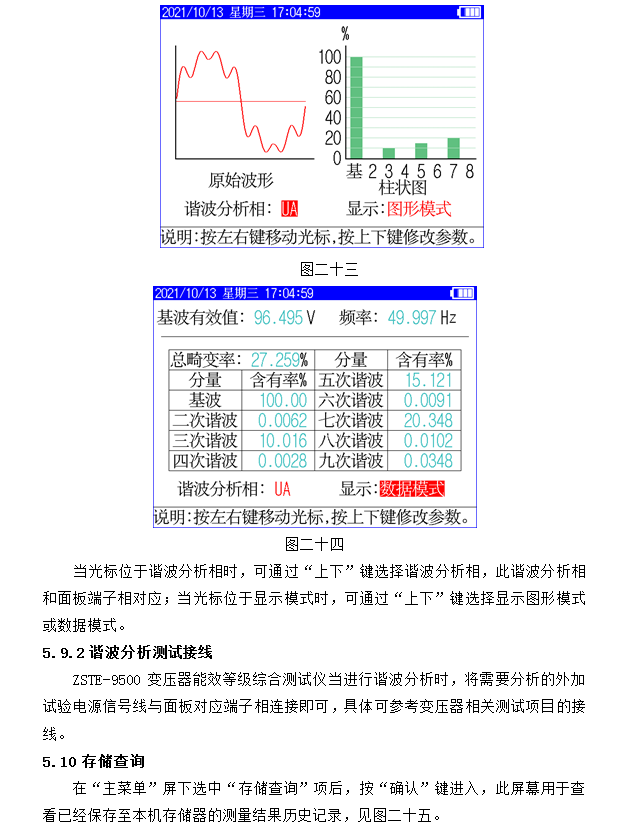

在“主菜单”屏下选中“谐波分析”项后，按“确认”键进入“谐波分析测试”屏。谐波分析的显示方式分为图形模式，见图二十三，即显示外加信号的实际波形和各次谐波的柱形图；数据模式，见图二十四，即显示外加信号各次谐波的含有率。
    当光标位于谐波分析相时，可通过“上下”键选择谐波分析相，此谐波分析相和面板端子相对应；当光标位于显示模式时，可通过“上下”键选择显示图形模式或数据模式。
