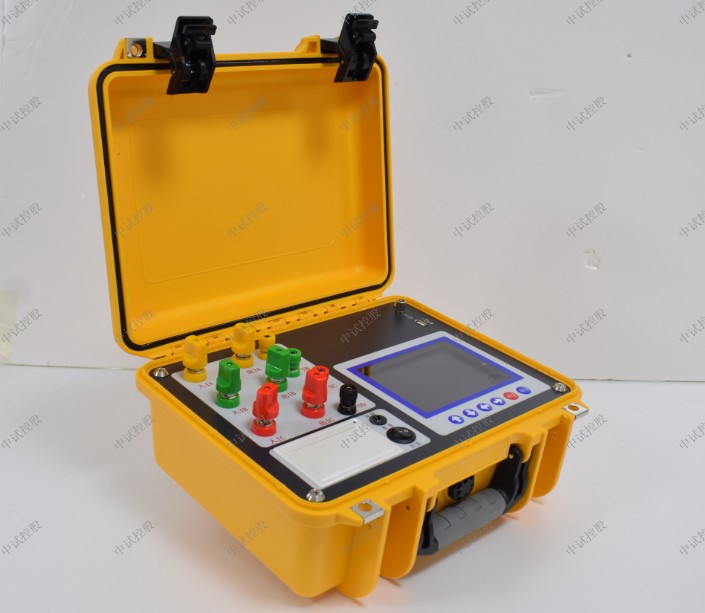

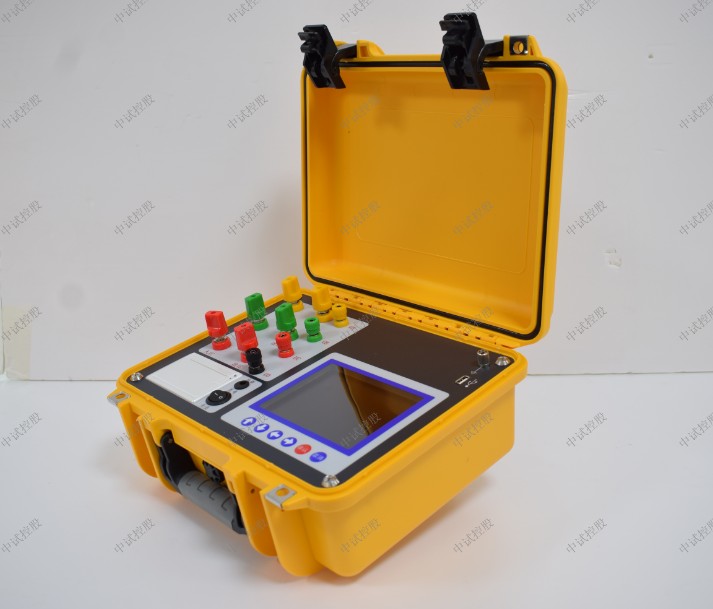

ZSTE-9500变压器能效等级综合测试仪

参考标准：GB 20052-2013和GB 24790-2009

简易读懂：ZSTE-9500变压器能效等级综合测试仪可以做什么?

是专用于配电变压器能效等级的测试，并具有配电电力变压器容量测量、变压器空载及短路损耗测量，并具有谐波分析功能，方便对现场电网质量的分析。
能效等级测量
仪器可对10kV配电变压器的能效等级进行准确的测量与判断，并且对应能效等级，油浸式变压器损耗可测量到S22（电工钢带）和SH25（非晶合金）；干式变压器损耗可测量到SCB18（电工钢带）和SCBH19（非晶合金）。
ZSTE-9500变压器能效等级综合测试仪 = 能效等级测量 + 负载损耗的测量 + 空载损耗的测量 + 单相的测量 + 零序阻抗的测量 + 容量的测量 + 成功的解决了低功率因数测量及多路信号在市电条件下同步测量和计算的难题。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

针对配变的能效等级进行准确的判断与划分
可在同一屏幕显示三相电压、三相电流、三相功率、三相平均电压、平均电流、三相总功率和相关数据
可设置外接电压、电流互感器的变比，直接显示施加的电压、电流的值
产品简介
1、ZSTE-9500变压器能效等级综合测试仪是专用于配电变压器能效等级的测试，并具有配电电力变压器容量测量、变压器空载及短路损耗测量，并具有谐波分析功能，方便对现场电网质量的分析。
2、该仪器电路设计精巧，思路独特，仪器内部采用先进的六路同步交流采样及数字信号处理技术，成功的解决了低功率因数测量及多路信号在市电条件下同步测量和计算的难题。同时仪器测量引入了必要的校正（如：电压校正、电流校正、温度校正、频率校正），从而使其性能优越，功能强大，体积小，重量轻，操作简单方便，数据准确可靠，可完全取代传统仪表的测试方法，可显示并记录用户关心的所有测量数据，可作为现场高精度交流指示仪表使用。
3、仪器使用大容量锂电池供电，以保证仪器的超长使用时间，大大提高工作效率，减轻劳动强度。
4、随着节能配电变压器的推广，对于配变能效等级的测量与判断越来越重要，本仪器具有独特的能效等级判断功能，可针对配变的能效等级进行准确的判断与划分。

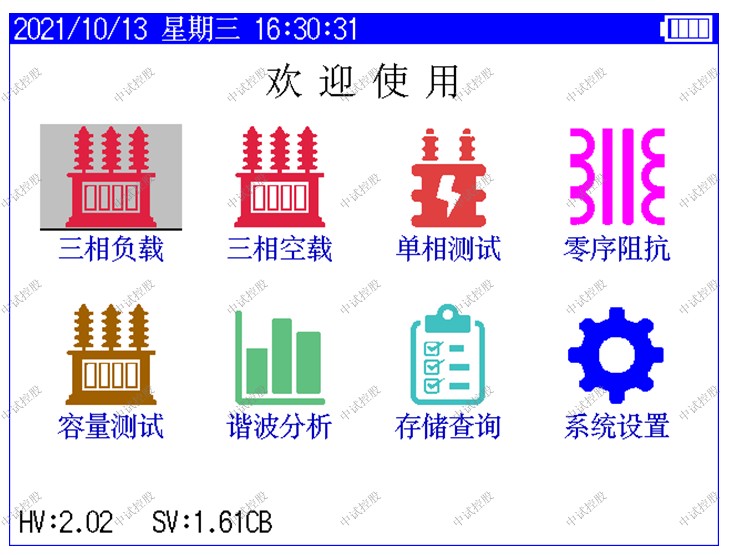

ZSTE-9500变压器能效等级综合测试仪特征

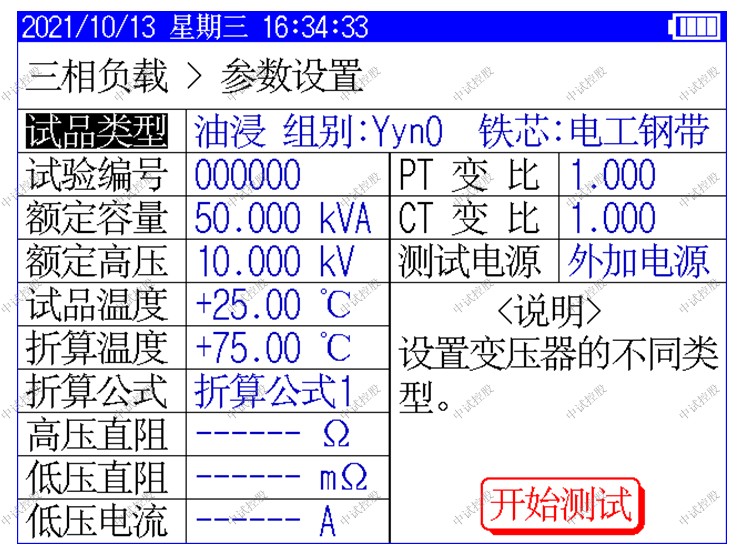

1、负载损耗的测量

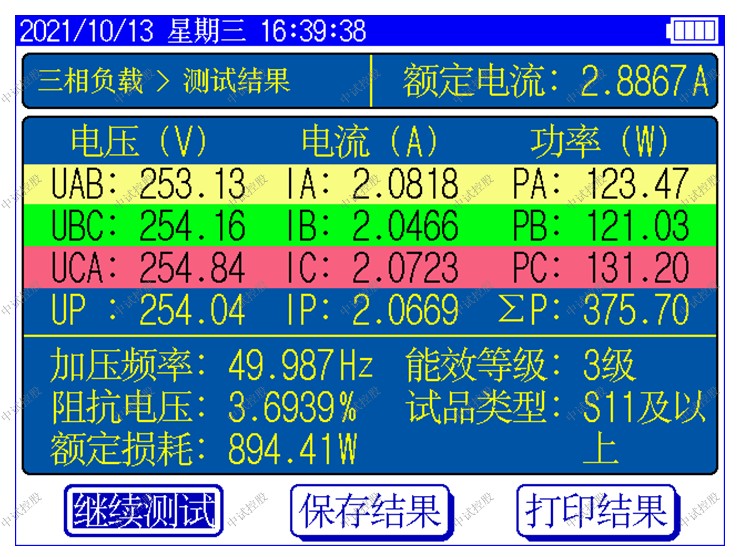

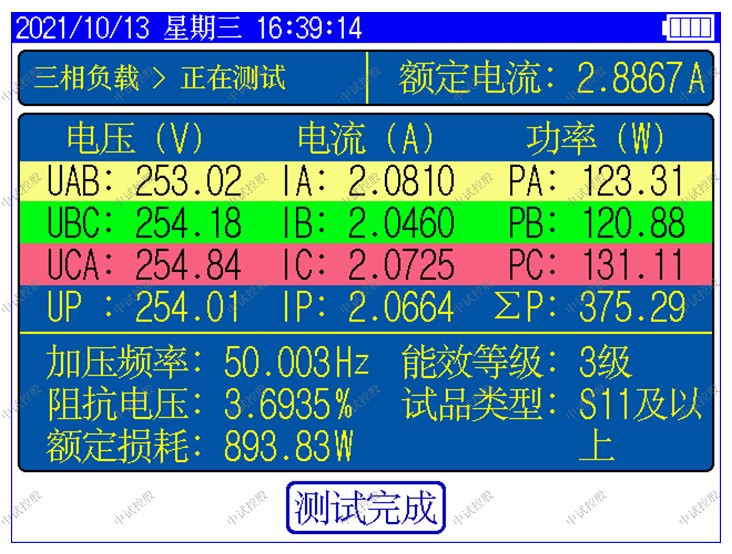

显示三相电压、三相电流、三相功率，自动计算出变压器的阻抗电压百分比，折算到额定温度、额定电流下的负载损耗，自动判断出油浸式或干式配电变压器的铁芯型号，测试过程中具有报警自适应提示功能，方便现场用户使用。
2、空载损耗的测量
仪器显示三相电压、三相电流、三相功率，仪器显示施加电源波形的畸变率，自动计算出变压器的空载电流折算到额定电压下且进行了波形畸变校正的空载损耗，并显示油浸式或干式配电变压器铁芯的型号。
3、能效等级测量
仪器可对10kV配电变压器的能效等级进行准确的测量与判断，并且对应能效等级，油浸式变压器损耗可测量到S22（电工钢带）和SH25（非晶合金）；干式变压器损耗可测量到SCB18（电工钢带）和SCBH19（非晶合金）。
4、单相的测量
可用于检查变压器单相的缺陷或用于现场无三相电的情况。仪器可记录三次单相测量的数据，并可根据变压器不同的联结方式计算出变压器的空载电流、空载损耗、阻抗电压和负载损耗。
5、零序阻抗的测量
零序阻抗的测量适用于高压侧星形接线带中性点的变压器，仪器可记录零序阻抗、零序电抗、零序电感、阻抗角、零序电阻。
6、容量的测量
ZSTE-9500变压器能效等级综合测试仪内置可充电锂电池，本身可输出三相正弦波逆变电源，输出电压自动调节，具有软启、软停功能，无需任何外部电源可实现配电变压器容量的测量和型号的判断，同时显示变压器阻抗电压和折算到额定温度、额定电流下的负载损耗。
7、在仪器允许的测量范围可直接测量，超出测量范围可外接电压、电流互感器，仪器可设置外接电压、电流互感器的变比，直接显示施加的电压、电流的值。
8、仪器具有谐波分析功能，可测量多次谐波的含有率及总畸变率，并带有原始波形及柱状图显示。
9、仪器采用大屏幕液晶显示，可在同一屏幕显示三相电压、三相电流、三相功率、三相平均电压、平均电流、三相总功率和相关数据。显示使用中文菜单，中文提示，操作简单。
10、交直流两用：锂电池供电或者220V交流充电器供电自适应。
11、智能充电管理，剩余电量显示，低电量报警，背光自动调节，省电。
12、不掉电时钟和日期显示；数据存储方式分为本机存储和优盘存储，其中本机存储可存储测试数据200条，并且本机存储可转存至优盘；优盘存储数据格式为Word格式，可直接在电脑上编辑打印。
13、热敏打印机打印功能，快速、无声。
14、人机交互界面更加友好：屏幕顶部状态栏实时显示优盘插入状态，对未连接的设备进行操作时，显示相应的未连接提示信息。
15、体积小、重量轻，方便携带使用。
ZSTE-9500变压器能效等级综合测试仪参数
1、基本测量精度：电压、电流±（读数×0.2%+2字），功率（0.2≤cosφ≤1）±（读数×1.0%+2字），容量±（读数×10%+2字）
2、容量测量范围：30kVA～65000kVA
3、电压测量范围：AC 50V～850V
4、电流测量范围：AC 0.5A～100A
5、工作温度：-10℃～40℃
6、境湿度：10%～85%
7、存储温度：-20℃～50℃
8、外形尺寸：320mm×270mm×145mm
9、重量：5kg

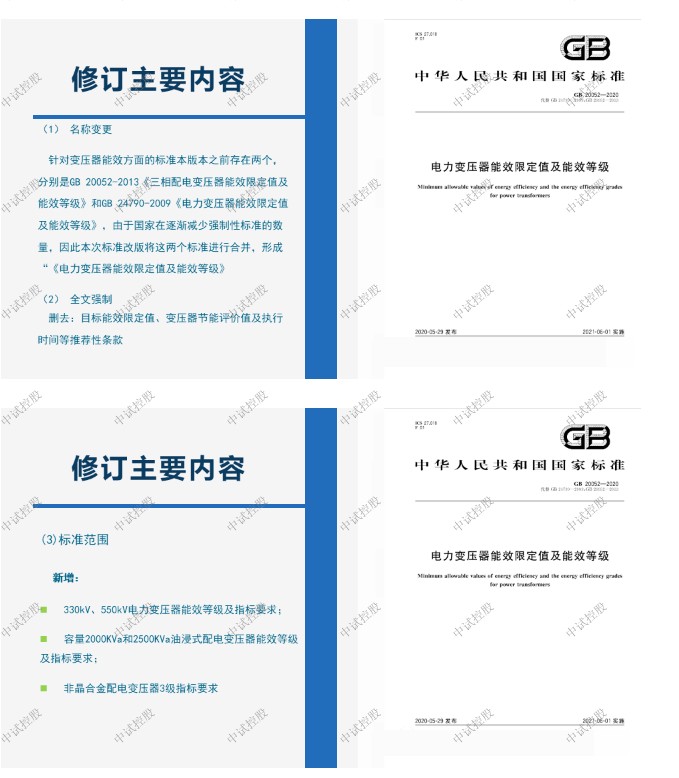

新国家标准高耗能变压器将被淘汰出局


《配电变压器能效限定值及节能评价值》的强制性国家标准于7月1日起正式实施，这将意味着高耗能变压器生产厂家将被淘汰出局。据介绍，近日实行的是配电变压器能效限定值中的现行能效标准，而要求更高的目标能效值标准，将于2010年7也1日开始实施。


根据相关规定，4年后生产出来的配电变压器能耗值标准要降低到S11水平。该项标准中的能效限定值与节能评价值，两者之间是有区别的，给企业带来的影响也不相同。专家认为，能效限定值是一个强制性指标，如果变压器产品的损耗高于该指标将被认为是高耗能产品。


因此，这种变压器是不能被生产或销售的，否则生产企业要受到相应处罚。目前国家标准规定的目标能效限定值，提供了一个将在4年后开始生效的限定值标准。


该指标不仅为变压器生产企业提供了国家相关能源政策信息，而且使企业有一定的时间去提高用能产品的节能技术，改进产品结构和生产工艺，从而使产品的能效标准稳步提高。


据了解，节能评价值只是推荐性指标，是实施节能产品认证的依据。当变压器的损耗等于或低于所规定的节能评价值时，该变压器就可结合其他指标被有关认证机构评定为节能产品。目前，国家对获得节能认证的产品实施国家鼓励性节能政策，并已纳入政府采购目录之中。


专家提示，实施政府采购的节能产品范围是通过“节能清单”确定的，而“节能清单”是财政部等有关部门结合节能产品技术及市场成熟等情况，从国家认可的节能产品认证机构认证的节能产品中选取确定的。根据这一政策精神，正在研究制定的节能产品所得税优惠政策已将配电变压器包括其中。


变压器能效特性试验的测试条件及判别方法
1.变压器空载投入冲击试验。变压器第一次投入时，可全压冲击合闸，冲击合闸时一般可由高压侧投入。变压器第一次受电后，持续时间应不少于10min，无异常情况。
2.变压器空载运行检查方法主要是听声音。正常时发出嗡嗡声，而异常时有以下几种情况发生：声音比较大而均匀时，可能是外加电压比较高;声音比较大而嘈杂时，可能是芯部有松动;有吱吱的放电声音，可能是芯部和套管表面有闪络;有爆裂声响，可能是芯部击穿现象。
3.变压器调试运行。经过空载冲击试验后，可在空载运行24～28h，如确认无异常便可带半负荷进行运行。经过变压器半负荷通电调试运行符合安全运行规定后，再进行满负荷调试运行。变压器满负荷调试运行48h，再次检查变压器温升、油位、渗油、冷却器运行。经过满负荷试验合格后，即可办理移交手续，方可投入运行。


一级能效的变压器有哪些型号？
满足一级能效变压器的型号共四种，其中干式变压器两种，油浸式变压器两种。
S22型油浸式变压器、SBH25系列非晶合金油浸式变压器是满足一级能效油浸式变压器型号。
SCB18型干式变压器、SCBH19系列非晶合金干式变压器是满足一级能效干式变压器型号。


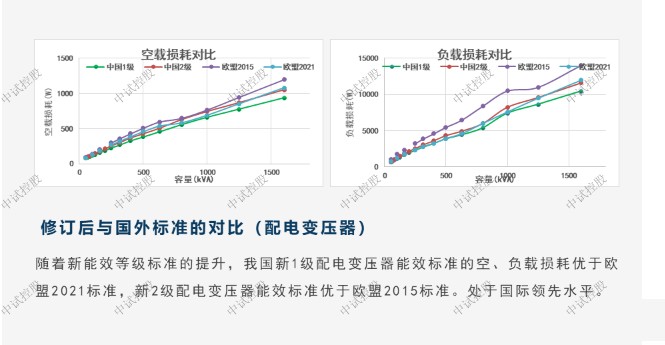

20千伏变压器能效等级标准
额定容量30kVA～2500kVA的油浸式配电变压器和额定容量30kVA～2500kVA的干式配电变压器，额定频率为50Hz、电压等级为35kV～500kV、额定容量为3150kVA及以上的三相油浸式电力变压器。该标准不适用于充气式变压器、高阻抗变压器。
