高压耐压直流发生器120kV/5mA
时间：2023-03-15
中试控股技术研究院鲁工为您讲解： 高压耐压直流发生器120kV/5mA
采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。
采用电压大反馈，输出电压稳定度高，纹波系数≤3%。
全量程平滑调压，电压调节细度好调节精度≤1%，稳定度≤1.5%，电压电流误差±（1.5%±2个字），电流误差±（1.5%±2个字）。
升压电位器零起升压。
0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度±（2%±2个字）。
过压保护采用拔码设定，一目了然，误差±2%。
倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
ZGF产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。
中试控股电力讲解直流高压发生器的选型原则:
直流高压发生器广泛适用于电力部门、工矿、冶金、钢铁等企业的动力试验部门。
对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流高压试验。
是高压试验专业的重要设备,对于它的选型及使用应遵循以下原则：
选型时对生产厂家的要求
产品应通过型式试验
产品应通过相关省份电力试验研究院组织的入网考评,未进行考评省份可参其它省份的考评结果
产品应有企业标准,企业标准不得低于行业标准
试验结束后，反时针调节电压粗调旋钮 和电压细调旋钮 ，旋到零位后，电压显示表 缓慢回到零位，“零位”指示灯 亮。当三个显示表显示零值后，轻按停止按键 ，此时红色指示灯 灭，再关掉电源开关 。
当被试品电容量很大时，电压粗调、细调均调到零位后，输出电压显示表迟迟不能回零，则先按停止按键 ，再关机。然后用放电棒将试品放电，再拆除被试品接线。
声测法定点，是由高压脉冲发生器对故障电缆放电，故障点产生电弧，并产生放电声音，在电缆直埋情况下，产生地震波，定点仪的声测探头（声音传感器）拣拾地震波信号并放大后通过耳机或表头输出。通过大量的现场试验，地震波从电缆故障点传到地面后，在2米的半径以外很快衰减为很小，所以，用声测法定点，我们用定点仪监听地震波时，一般是4m距离监听一次。当监听到地震波时，说明故障点已经在2m以内，只要仔细找到声音最大点即既可以精确找到故障点。
这种测试方法现在很普遍，电缆故障综合测试仪就是采用的这种方法。
第一种、低压脉冲测试法:根据传输线理论，每条线路都有其一定的特性阻抗Zc，它由线路的结构决定，而与线路的长度无关。在均匀传输线路上，任一点的输入阻抗等于特性阻抗，若终端所接负载等于特性阻抗，线路发送的电流波或电压波沿线传送，到达终端被负载全部吸收而无反向。当线路上任一点阻抗不等于Zc时，电波在该点将产生全反射或部分反射。
第二种、直流高压闪络法:当故障电阻极高，尚未形成稳定电阻通道之前，可利用逐步升高的直流电压施于被测电缆。至一定电压值后故障点首选被击穿，形成闪络，利用闪络电弧对所加入电压形成短路反射，反射回波在输入端被高阻源形成开路反射。这样电压在输入端和故障点之间将多次反射，直至能量消耗殆尽为止。
第三种、冲击高压闪络法:当故障电阻降低，形成稳定电阻通道后，因设备容量所限，直流高压加不上去，此时需改用冲击电压测试。直流高压经球间隙对电缆充电直至击穿，仍用其形成的闪络电弧产生短路反射。在电缆输入端需加测量电感L以读取回波。其原理线路见图4所示，电波在故障点被短路反射，在输入端被L反射，在其间将形成多次反射。因电感L的自感现象，开始由于L的阻流作用呈现开路反射，随着电流的增加经一定时间后呈现短路反射。而整个线路又由电容C和电感L又组成一个L—C放电的大过程。因此，在线路输入端所呈现的波过程是一个近于衰减的余弦曲线上迭加着快速的脉冲多次反射波，从反射波的间隔可求出故障的距离。
当我们接触到直流高压发生器时，我们会发现它在许多企业中得到了广泛的应用，因此我们可以看到它的实用价值。那么，直流高压发生器主要用于什么?
直流高压发电机的功能主要用于电力维护部门的电力部门、工矿、钢材、冶金、船舶等企业对电力电缆、发电机、氧化锌避雷器、高压开关、变压器等高压电气设备进行DC耐压试验。
因为从电力安全的角度来看，DC耐压试验是必要的，直流高压发电机的重要性也得到很好的体现。从这个角度来看，直流高压发生器的性能直接关系到DC耐压试验的成功。为了做好测试，获得更准确的测试数据，我们需要看看。直流高压发电机好吗?
当我们打算购买直流高压发电机时，我们首先要考虑的是功能是否完整以及实用性如何，好吗?经过本直流高压发生器的研发，整套仪器重量更轻，便于用户移动和携带，操作界面更清晰，操作非常简单。该仪器的优点是采用中频倍压电路、脉宽调制技术和大功率IGBT器件，采用大电压反馈，输出电压稳定性高，纹波系数0.5%，使仪器的测量精度更高，测量数据更准确。此外，仪器增加了高精度75%VDC-1mA的功能，过压保护由代码图设置，一目了然，误差为1%。此外，更让人惊讶的是，设计师从安全的角度出发，采用了双重压力的新材料，这种材料重量轻，坚固耐用，采用、。外部涂有特殊绝缘材料，电气性能好，防潮能力强。它直接使仪器的维护更简单，使用寿命更长。
必须说，这样一个好的高压发电机是一个非常好的工具，它是电力工人的一个有效的“助手”。
如果不在实验室环境中，直流高压发生器测试仪在使用前必须可靠接地。接地点的选择应尽可能靠近测试对象。
断开电缆时，务必从动力传输装置开始。
当设备有输出时，不要连接或断开测试对象；因为外部感应储存的能量可能会导致致命的高压。
在测试过程中，始终保持变压器高压侧的一个端子接地。
请勿将其他物体插入通风口或输入/输出端口。
在将测试仪投入运行之前，检查测试仪是否有可见的损坏。
不要在雨天或潮湿的天气下操作测试仪。
不要在存在中试控股性气体或蒸汽的情况下操作测试仪。
在将测试仪投入运行之前，请确保通风口、电源开关和电源插座没有堵塞。
测试仪内部可能会产生高电压！因此，只有合格的人员才允许打开测试仪。
为了防止寄生电流或电压，务必将测试仪的等电位连接到保护接地。
确保连接到测试仪的测试对象的端子没有任何电势。在测试中，测试仪是测试对象允许的电源。
测量变压器比率时，请确保接线正确，否则变压器内部可能会产生危及生命的电压，所连接的变压器可能会被测试仪损坏!
只有带有4 mm2安全“香蕉”插头和塑料外壳的电缆才能用于面板上输入/输出插座的布线。
不要站在连接器附近或下方，夹具可能会掉落并断裂。
如果测试仪或任何附加设备或附件似乎工作不正常，请停止使用。
智能直流高压发生器核心技术
一、产品简介
智能型直流高压发生器是我公司推出的新一代智能化产品，该产品广泛适用于对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验。
二、产品特点
①采用大屏幕点阵液晶显示屏，并具有人机对话功能；
②氧化锌避雷器全自动测量功能：重复性好，精度高；
③自动试验功能：预设试验电压，输出电压可恒压保持；
④自动计时功能：对试验加压时间进行预设置并计时，计时完毕后自动降压；
⑤高压过压整定采用微处理器比较，精度高，可靠性好；

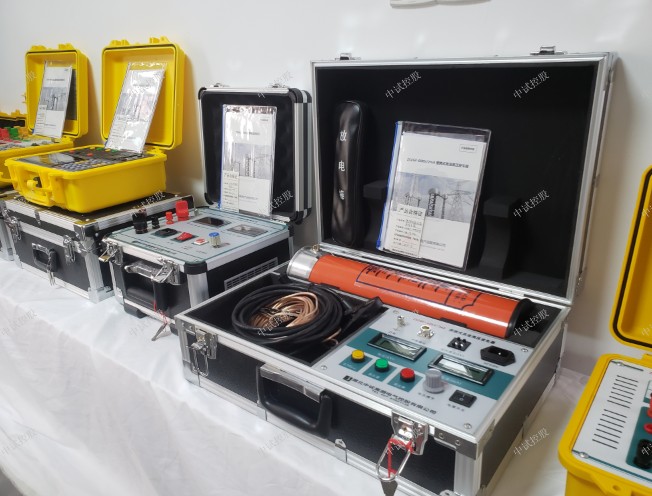

ZSZGF-120KV/5mA直流高压发生器
适合电压等级：10KV、35KV、110KV、220KV、300KV、400KV、500KV、750KV、800KV、1000KV
电流分类：2mA、3mA、5mA、10mA、20mA
参考标准：DL/T 474.2-2018，电力行业DL/T848.1-2004《高压试验装置通用技术条件 第1部分：直流高压发生器》ZSZGF-120KV/5mA直流高压发生器是由中试控股研发生产，适用于电力试品测试，对氧化锌避雷器、电力电缆、变压器、发电机、电动机、断路器/开关、开关柜、隔离开关、互感器、套管、支柱绝缘子、电抗器、母线、输电线路、熔断器、电容器、接触器、配电箱、绝缘材质、变电站系统等高压电气设备进行直流耐压试验，行业处于领先水平！
中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商
ZSZGF-120KV/5mA直流高压发生器
ZSZGF-120KV/5mA直流高压发生器
仪器功能
本仪器适用于电力、铁路、化工、工矿、冶金、钢铁等部门对氧化锌避雷器、磁吹避雷器、电力电缆、变压器、发电机等设备进行直流耐压试验和泄漏试验，亦可作静电吸尘、喷涂等电源。
1.3 执行标准
1DL/T848.1-2004 高压试验装置通用技术条件 第1部分：直流高压发生器
2DL/T596-2005 电力设备预防性试验规程
3GB11032-2010 交流无间隙金属氧化物避雷器
4GB/T 16927.1-2011 高电压试验技术 第1部分：一般定义及试验要求
5DL/T474.2-2006 现场绝缘实验实施导则:直流高电压试验
6GB/T.311-2012 高压输变电设备的绝缘配合
1.4 仪器特征
1.输出电压稳定：采用高频倍压电路，应用最新PWM脉冲宽度调制技术和电压电流双闭环反馈技术，提高电源调整率和负载调整率，使电压稳定度高，纹波小。全量程平滑调压，输出电压精度高。主机电压表直接显示加载在负载上的电压值，无需外加分压器，接线操作简单。电压分辨率0.1kV，电流分辨率1uA。
2.保护全面：保护功能齐全，具有零位保护、过压保护、过流保护、击穿保护，保护电路选用纳秒级专用传感器，动作迅速可靠，有效保障人身及设备安全。
3.0.75U功能：增设智能高精度0.75U功能一键按钮，按下此按钮，电压电流自动跳转至0.75U状态，利于氧化锌避雷器的测试。
4.零起升压：升压电位器零起升压，采用进口多圈电位器，升压过程平稳，调节精度高。
5.过压设定：过压整定选用数字拨码开关，操作简单，并具有较高的整定精度。
6.一体式设计：选用一体式设计方案，主机和倍压筒放置在一个机箱内。选用进口高频高压整流二极管，使倍压筒体积小巧，提升整机效率，便于携带。
7.性能可靠：关键器件选用高性能进口元件，倍压筒外表涂特种绝缘材料，电气性能好、防潮能力强、无泄漏。
8.操作简单：仪器界面各功能按键，布局合理，指示清晰，易学易用。
1.5 技术参数
规格
技术参数 120/5
额定电压（kV） 120
额定电流（mA） 5
额定功率（W） 600
整机质量（kg） 10
整机体积（mm3） 565*390*190
倍压筒高度（mm） 535
输出电压精度 ±(1.0%读数±2个字)
输出电流精度 ±(1.0%读数±2个字)
纹波系数 ≤0.5%
工作方式 间断使用，额定负载30分钟
过载能力 空载电压可超出额定电压10%使用10分钟
最大充电电流为1.25倍额定电流
电源 AC220V±10% 50HZ
工作环境 温度： -10-40℃
相对湿度：室温为25℃时不大于85%（无凝露）
海拔高度：1500米以下
ZSZGF-120KV/5mA直流高压发生器直流高压发生器具有多种保护功能，如：低压过流、低压过压、高压过流、高压过压、零位保护、不接地保护等。推动信号快速关断保护在输出端采用专用传感器取样，反应时间为纳秒级，通过纳秒级的光隔离元件和纳秒级的模拟开关，全过程在2微秒内将功放电路的推动信号切断，保证在输出短路的情况下，不损坏功率器件。是指主要用于绝缘和漏电检测中的高压电源，高压电源和高压发生器已经没有严格的区别。
ZSZGF-120KV/5mA直流高压发生器
1、电源开关打开时，控制箱上的数显表不亮
请检查电源连线及所有保险管，保险管若有损坏时，请按保险管座旁标注的安培数更换新管。
2、若打开电源开关，数显表亮，高压显示灯（绿）不亮，加不上高压。
① 故障显示"回零"灯亮
没有回零位，请逆时针转动高压输出调整钮和微调旋钮回到零位上至"回零"灯灭，即可加高压。
② 故障显示"其它"灯亮有两种现象，
1、接地保护，
2、断线保护
a. 可能接地线未接好，或地线不可靠接地。请接好可靠的地线，关闭电源，重新启动。
b.可能为连接控制箱与高压塔的电缆未接好，接好电缆请关闭电源，重新启动。或电缆线两端焊接头脱焊时会出现此故障,请焊好电缆两端的焊头，关闭电源，重新启动。
C.可能控制箱内某一线头脱焊断开，请重新焊接好，关闭电源，重新启动。
3、一切正常，但在未升到额定输出电压的 过程中保护
①故障显示"过流"灯亮
a. 试品短路，或泄漏电流过大。
b. 大电容负载时，升压过快。关闭电源，重新启动，减慢升压速度。
② 故障显示"过压"灯亮
过压保护整定旋钮未置于最大处，请顺时针旋转到最大处，关闭电源，重新启动。
4、当试品高压下发生短路时，由于短路电流大，有可能把所有的故障显示灯均点亮，，这属正常，请排除试品故障后重新启动。
5、试品故障排除后，故障显示灯依然亮，加不上高压。
电源开关兼为故障保护重置开关，请关闭电源开关，重新启动，即可升压。
6、如发现电压表数字波动很大时，请查连接电缆线两头航空插头7脚屏蔽网头和中心屏蔽线头是否脱焊断开，如断开请焊接好。
中试控股电力讲解直流高压发生器保护的设定
采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。
采用电压大反馈，输出电压稳定度高，纹波系数≤3%。
全量程平滑调压，电压调节细度好调节精度≤1%，稳定度≤1.5%，电压电流误差±（1.5%±2个字），电流误差±（1.5%±2个字）。
升压电位器零起升压。
0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度±（2%±2个字）。
过压保护采用拔码设定，一目了然，误差±2%。
倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
ZGF产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。
中试控股电力讲解直流高压发生器的选型原则:
直流高压发生器广泛适用于电力部门、工矿、冶金、钢铁等企业的动力试验部门。
对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流高压试验。
是高压试验专业的重要设备,对于它的选型及使用应遵循以下原则：
选型时对生产厂家的要求
产品应通过型式试验
产品应通过相关省份电力试验研究院组织的入网考评,未进行考评省份可参其它省份的考评结果
产品应有企业标准,企业标准不得低于行业标准
ZSZGF-120KV/5mA直流高压发生器在直流高压发生器在行业内率先采用分节式结构，即既可用于高电压等级，又能用于较低电压等级，并保持其精度不变。以100/200kV/2mA分两节为例，单节时可做100kV/2mA使用，可用于35kV及以下系统电气设备直流高压试验，此时可保证测量的准确性避免大马拉小车；两节使用时可做200kV/2mA 使用.可用于220kV分节、110kV及以下氧化锌避雷器直流试验及交联电缆的直流耐压试验。
当被试品电容量很大时，电压粗调、细调均调到零位后，输出电压显示表迟迟不能回零，则先按停止按键 ，再关机。然后用放电棒将试品放电，再拆除被试品接线。
声测法定点，是由高压脉冲发生器对故障电缆放电，故障点产生电弧，并产生放电声音，在电缆直埋情况下，产生地震波，定点仪的声测探头（声音传感器）拣拾地震波信号并放大后通过耳机或表头输出。通过大量的现场试验，地震波从电缆故障点传到地面后，在2米的半径以外很快衰减为很小，所以，用声测法定点，我们用定点仪监听地震波时，一般是4m距离监听一次。当监听到地震波时，说明故障点已经在2m以内，只要仔细找到声音最大点即既可以精确找到故障点。
这种测试方法现在很普遍，电缆故障综合测试仪就是采用的这种方法。
第一种、低压脉冲测试法:根据传输线理论，每条线路都有其一定的特性阻抗Zc，它由线路的结构决定，而与线路的长度无关。在均匀传输线路上，任一点的输入阻抗等于特性阻抗，若终端所接负载等于特性阻抗，线路发送的电流波或电压波沿线传送，到达终端被负载全部吸收而无反向。当线路上任一点阻抗不等于Zc时，电波在该点将产生全反射或部分反射。
第二种、直流高压闪络法:当故障电阻极高，尚未形成稳定电阻通道之前，可利用逐步升高的直流电压施于被测电缆。至一定电压值后故障点首选被击穿，形成闪络，利用闪络电弧对所加入电压形成短路反射，反射回波在输入端被高阻源形成开路反射。这样电压在输入端和故障点之间将多次反射，直至能量消耗殆尽为止。
第三种、冲击高压闪络法:当故障电阻降低，形成稳定电阻通道后，因设备容量所限，直流高压加不上去，此时需改用冲击电压测试。直流高压经球间隙对电缆充电直至击穿，仍用其形成的闪络电弧产生短路反射。在电缆输入端需加测量电感L以读取回波。其原理线路见图4所示，电波在故障点被短路反射，在输入端被L反射，在其间将形成多次反射。因电感L的自感现象，开始由于L的阻流作用呈现开路反射，随着电流的增加经一定时间后呈现短路反射。而整个线路又由电容C和电感L又组成一个L—C放电的大过程。因此，在线路输入端所呈现的波过程是一个近于衰减的余弦曲线上迭加着快速的脉冲多次反射波，从反射波的间隔可求出故障的距离。
当我们接触到直流高压发生器时，我们会发现它在许多企业中得到了广泛的应用，因此我们可以看到它的实用价值。那么，直流高压发生器主要用于什么?
直流高压发电机的功能主要用于电力维护部门的电力部门、工矿、钢材、冶金、船舶等企业对电力电缆、发电机、氧化锌避雷器、高压开关、变压器等高压电气设备进行DC耐压试验。
因为从电力安全的角度来看，DC耐压试验是必要的，直流高压发电机的重要性也得到很好的体现。从这个角度来看，直流高压发生器的性能直接关系到DC耐压试验的成功。为了做好测试，获得更准确的测试数据，我们需要看看。直流高压发电机好吗?
当我们打算购买直流高压发电机时，我们首先要考虑的是功能是否完整以及实用性如何，好吗?经过本直流高压发生器的研发，整套仪器重量更轻，便于用户移动和携带，操作界面更清晰，操作非常简单。该仪器的优点是采用中频倍压电路、脉宽调制技术和大功率IGBT器件，采用大电压反馈，输出电压稳定性高，纹波系数0.5%，使仪器的测量精度更高，测量数据更准确。此外，仪器增加了高精度75%VDC-1mA的功能，过压保护由代码图设置，一目了然，误差为1%。此外，更让人惊讶的是，设计师从安全的角度出发，采用了双重压力的新材料，这种材料重量轻，坚固耐用，采用、。外部涂有特殊绝缘材料，电气性能好，防潮能力强。它直接使仪器的维护更简单，使用寿命更长。
必须说，这样一个好的高压发电机是一个非常好的工具，它是电力工人的一个有效的“助手”。
如果不在实验室环境中，直流高压发生器测试仪在使用前必须可靠接地。接地点的选择应尽可能靠近测试对象。
断开电缆时，务必从动力传输装置开始。
当设备有输出时，不要连接或断开测试对象；因为外部感应储存的能量可能会导致致命的高压。
在测试过程中，始终保持变压器高压侧的一个端子接地。
请勿将其他物体插入通风口或输入/输出端口。
在将测试仪投入运行之前，检查测试仪是否有可见的损坏。
不要在雨天或潮湿的天气下操作测试仪。
不要在存在中试控股性气体或蒸汽的情况下操作测试仪。
在将测试仪投入运行之前，请确保通风口、电源开关和电源插座没有堵塞。
测试仪内部可能会产生高电压！因此，只有合格的人员才允许打开测试仪。
为了防止寄生电流或电压，务必将测试仪的等电位连接到保护接地。
确保连接到测试仪的测试对象的端子没有任何电势。在测试中，测试仪是测试对象允许的电源。
测量变压器比率时，请确保接线正确，否则变压器内部可能会产生危及生命的电压，所连接的变压器可能会被测试仪损坏!
只有带有4 mm2安全“香蕉”插头和塑料外壳的电缆才能用于面板上输入/输出插座的布线。
不要站在连接器附近或下方，夹具可能会掉落并断裂。
如果测试仪或任何附加设备或附件似乎工作不正常，请停止使用。
智能直流高压发生器核心技术
一、产品简介
智能型直流高压发生器是我公司推出的新一代智能化产品，该产品广泛适用于对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验。
二、产品特点
①采用大屏幕点阵液晶显示屏，并具有人机对话功能；
②氧化锌避雷器全自动测量功能：重复性好，精度高；
③自动试验功能：预设试验电压，输出电压可恒压保持；
④自动计时功能：对试验加压时间进行预设置并计时，计时完毕后自动降压；
⑤高压过压整定采用微处理器比较，精度高，可靠性好；
