中试控股技术研究院鲁工为您讲解： 避雷器直流耐压试验发生器120kV/3mA

ZSZGF-120KV/3mA直流高压发生器

适合电压等级：10KV、35KV、110KV、220KV、300KV、400KV、500KV、750KV、800KV、1000KV

电流分类：2mA、3mA、5mA、10mA、20mA

参考标准：DL/T 474.2-2018，电力行业DL/T848.1-2004《高压试验装置通用技术条件 第1部分：直流高压发生器》

ZSZGF-120KV/3mA直流高压发生器是由中试控股研发生产，适用于电力试品测试，对氧化锌避雷器、电力电缆、变压器、发电机、电动机、断路器/开关、开关柜、隔离开关、互感器、套管、支柱绝缘子、电抗器、母线、输电线路、熔断器、电容器、接触器、配电箱、绝缘材质、变电站系统等高压电气设备进行直流耐压试验，行业处于领先水平！

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

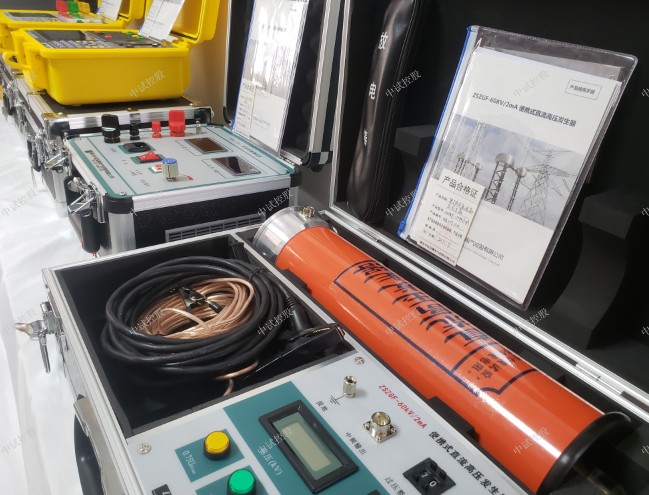

ZSZGF-120KV/3mA直流高压发生器

ZSZGF-120KV/3mA直流高压发生器
仪器功能
本仪器适用于电力、铁路、化工、工矿、冶金、钢铁等部门对氧化锌避雷器、磁吹避雷器、电力电缆、变压器、发电机等设备进行直流耐压试验和泄漏试验，亦可作静电吸尘、喷涂等电源。
1.3 执行标准
1DL/T848.1-2004　高压试验装置通用技术条件 第1部分：直流高压发生器
2DL/T596-2005　电力设备预防性试验规程
3GB11032-2010　交流无间隙金属氧化物避雷器
4GB/T 16927.1-2011　高电压试验技术 第1部分：一般定义及试验要求
5DL/T474.2-2006　现场绝缘实验实施导则:直流高电压试验
6GB/T.311-2012　高压输变电设备的绝缘配合
1.4仪器特征
1.输出电压稳定：采用高频倍压电路，应用最新PWM脉冲宽度调制技术和电压电流双闭环反馈技术，提高电源调整率和负载调整率，使电压稳定度高，纹波小。全量程平滑调压，输出电压精度高。主机电压表直接显示加载在负载上的电压值，无需外加分压器，接线操作简单。电压分辨率0.1kV，电流分辨率1uA。
2.保护全面：保护功能齐全，具有零位保护、过压保护、过流保护、击穿保护，保护电路选用纳秒级专用传感器，动作迅速可靠，有效保障人身及设备安全。
3.0.75U功能：增设智能高精度0.75U功能一键按钮，按下此按钮，电压电流自动跳转至0.75U状态，利于氧化锌避雷器的测试。
4.零起升压：升压电位器零起升压，采用进口多圈电位器，升压过程平稳，调节精度高。
5.过压设定：过压整定选用数字拨码开关，操作简单，并具有较高的整定精度。
6.一体式设计：选用一体式设计方案，主机和倍压筒放置在一个机箱内。选用进口高频高压整流二极管，使倍压筒体积小巧，提升整机效率，便于携带。
7.性能可靠：关键器件选用高性能进口元件，倍压筒外表涂特种绝缘材料，电气性能好、防潮能力强、无泄漏。
8.操作简单：仪器界面各功能按键，布局合理，指示清晰，易学易用。
1.5技术参数
技术参数 120/3
额定电压（kV） 120
额定电流（mA） 3
额定功率（W） 360
整机质量（kg） 10
整机体积（mm3） 565*390*190
倍压筒高度（mm） 535
输出电压精度 ±(1.0%读数±2个字)
输出电流精度 ±(1.0%读数±2个字)
纹波系数 ≤0.5%
工作方式 间断使用，额定负载30分钟
过载能力 空载电压可超出额定电压10%使用10分钟
最大充电电流为1.25倍额定电流
电源 AC220V±10%　50HZ
工作环境 温度： -10-40℃
相对湿度：室温为25℃时不大于85%（无凝露）
海拔高度：1500米以下

ZSZGF-120KV/3mA直流高压发生器直流高压发生器具有多种保护功能，如：低压过流、低压过压、高压过流、高压过压、零位保护、不接地保护等。推动信号快速关断保护在输出端采用专用传感器取样，反应时间为纳秒级，通过纳秒级的光隔离元件和纳秒级的模拟开关，全过程在2微秒内将功放电路的推动信号切断，保证在输出短路的情况下，不损坏功率器件。是指主要用于绝缘和漏电检测中的高压电源，高压电源和高压发生器已经没有严格的区别。

ZSZGF-120KV/3mA直流高压发生器

中试控股电力讲解直流高压发生器的保养
半年更换一次液压油并清洗油箱，用油必须采用推荐的型号；
气炎热时经常检察（当油温≥45度）冷却装置是否自动启动。（冷却水温必须低于30度）
在清洗油箱的同时清洗空气滤清器； 天
经常检查直流高压发生器的滤油器信号灯，信号灯一亮（同时蜂鸣器会响），立即清洗油过滤器；
按规定需要给设备机械传动部分各润滑点注油；
经常观察液体状况，液位接近下限时请及时往油箱里补充推荐使用的液压油；
经常检查各处防尘装置，发现破损或连接松动，应及时处理，以防沙尘混入，损坏设备
中试控股电力讲解直流高压发生器简单"故障"排除
1、电源开关打开时，控制箱上的数显表不亮
请检查电源连线及所有保险管，保险管若有损坏时，请按保险管座旁标注的安培数更换新管。
2、若打开电源开关，数显表亮，高压显示灯（绿）不亮，加不上高压。
① 故障显示"回零"灯亮
没有回零位，请逆时针转动高压输出调整钮和微调旋钮回到零位上至"回零"灯灭，即可加高压。
② 故障显示"其它"灯亮有两种现象，
1、接地保护，
2、断线保护
a. 可能接地线未接好，或地线不可靠接地。请接好可靠的地线，关闭电源，重新启动。
b.可能为连接控制箱与高压塔的电缆未接好，接好电缆请关闭电源，重新启动。或电缆线两端焊接头脱焊时会出现此故障,请焊好电缆两端的焊头，关闭电源，重新启动。
C.可能控制箱内某一线头脱焊断开，请重新焊接好，关闭电源，重新启动。

ZSZGF-120KV/3mA直流高压发生器在直流高压发生器在行业内率先采用分节式结构，即既可用于高电压等级，又能用于较低电压等级，并保持其精度不变。以100/200kV/2mA分两节为例，单节时可做100kV/2mA使用，可用于35kV及以下系统电气设备直流高压试验，此时可保证测量的准确性避免大马拉小车；两节使用时可做200kV/2mA 使用.可用于220kV分节、110kV及以下氧化锌避雷器直流试验及交联电缆的直流耐压试验。

简单地说，硅堆需要实现快速极性转换，以实现内部单管极性的转换。为了实现这个目标，我们必须首先考虑动机。目前，有三种简单的动力，由电动、气动和液压方式驱动，根据直流高压发生器的结构特点，高压下不可能实现电力供应。气动装置具有气缸所用的气源压缩比。如果所有的硅反应器都通过气管串联，当气体中的湿度很高时，整个设备就会从气管排出，造成设备损坏等等，液压法使用真空处理的烷基苯绝缘油不会导致排放，其次，油的压缩比远小于气体的压缩比，可以实现硅反应器的平稳极性转换，避免了其它两种方法的问题，相比之下，可以看出水力选择方法是合理的。
中试控股技术博士为您解答：交直流高压分压器是一种通用型高压测量仪表，可用于电力系统、电器、电子设备制造部门测量工频交流高电压和直流高电压。交直流高压分压器是由高压测量部分和低压显示仪表构成。工作时高压部分和低压仪表分开，工作安全可靠。交直流高压分压器系便携式结构，整机用铝合金包装箱作机壳，使用、携带十分方便
   交直流高压分压器特性：
   1、精度高AC:1.0% DC:0.5% 。
   2、安全可靠,交直流高压分压器是由高压测量部分和低压显示仪表构成。工作时高压部分和低压仪表分开，工作安全可靠。
   3、读数方便,交直流高压分压器由高压分压器上端均压罩为高压端，可直接接入被测高压，下端有专用接地端，供接地使用，用专用电缆连接高压分压器和低压显示仪表，并选择相应的电压和量限即可开始测量，读数即为kV数。
   4、携带方便,交直流高压分压器系便携式结构，整机用铝合金包装箱作机壳，使用、携带十分方便。
   使用说明
   交直流高压分压器由高压分压器和低压显示表构成，用专用电缆连接为一套完整的高压测量装置。
   1.接线
   交直流高压分压器上端均压罩为高压端，可直接输入被测高压，下端有专用接地端，供接地使用。用专用电缆连接高压分压器和低压显示表，并选择相应的电压和量限即可开始测量。
   2.工频高电压测量
   连接测量线路后，将低压显示表功能开关切换至AC档，选择High档，直接测量工频高压，读数即为kV数。如测量电压低于20kV时，可将功能开关切换至Low档，以获得更高精度的读数。
   3.直流高电压测量
   连接测量线路后，将低压显示表功能开关切换至DC档，选择High档，可直接测量直流高压，读数即为kV数。如测量电压低于20kV时，可将功能开关切换至Low档，以获得更高精度的读数。
   5.低压仪表输入阻抗对高压分压器的影响：SGB-C系列数字高压表配用低压测量仪表的输入阻抗为10MΩ，当使用其它仪表时，应考虑其输入阻抗的影响。
   6.加高压时，高压分压器及高压引线附近不得有杂物。
   7.高压分压器标准分压比为K=1000。
   4.接地
   注意：使用前必须检查接地。
中试控股技术博士为您解答：直流高压发生器是根据中国行业标准24003-90《便携式直流高压发生器通用技术条件》的要求，重新设计制造的新一代便携式直流高压发生器。它适用于电力部门、企业动力部门对氧化锌避雷器测试仪、电力电缆、发电机、变压器、开关等设备进行直流高压试验和泄漏电流试验。
中试控股技术博士为您解答：产品特性：
1、直流高压发生器较同类产品体积更小、重量更轻、更美观、更可靠、操作简便、功能齐全，便于野外使用。
2、精度高、测量准确。电压、电流表均为数字显示，电压分辨率为0.1kV，电流分辨率为1uA，控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流， 高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。
3、增设了高精度75%VDC-1mA的功能，做氧化锌避雷器测量带来极大的方便。轻轻一按无须计算。本仪器控制箱上有75%的电压功能键，在做避雷器试验时，当电流升到1000uA时、就按下0.75UDC--1mA的按钮，这时电压表、电流表所显示的值就是75%的数据，做完后应立即将调压电位器回到零位上，并应立即按绿色按钮，切断高压并关闭电源开关。再做其它的试验。
4、方便的过电压整定设置功能，采用了数字拨盘开关，能将整定电压值直观显示，使你操作更随意，显示数值单位为kV。
    技术参数:
    1、电源：AC220V±10%，50Hz±1%
2、额定输出电压：60kV、120kV、200kV、300kV、400kV、600kV、800kV
3、额定输出电流：2mA、3mA、5mA、8mA、10mA
4、输出电压指示精度：<1级
5、输出电流指示精度：<1级
6、纹波系数：≤0.5
7、0.75倍输出电压指示精度：<1级，带锁存
120KV分体式直流高压发生器主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄露电流试验。
120KV分体式直流高压发生器在行业内率先采用分节式结构，即既可用于高电压等级，又能用于较低电压等级，并保持其精度不变。以100/200kV/2mA分两节为例，单节时可做100kV/2mA使用，可用于35kV及以下系统电气设备直流高压试验，此时可保证测量的准确性避免大马拉小车；两节使用时可做200kV/2mA 使用.可用于220kV分节、110kV及以下氧化锌避雷器直流试验及交联电缆的直流耐压试验。
120KV分体式直流高压发生器具有多种保护功能，如：低压过流、低压过压、高压过流、高压过压、零位保护、不接地保护等。推动信号快速关断保护在输出端采用专用传感器取样，反应时间为纳秒级，通过纳秒级的光隔离元件和纳秒级的模拟开关，全过程在2微秒内将功放电路的推动信号切断，保证在输出短路的情况下，不损坏功率器件。是指主要用于绝缘和漏电检测中的高压电源，高压电源和高压发生器已经没有严格的区
