直流高压试验器120KV
时间：2023-03-15
中试控股技术研究院鲁工为您讲解： 直流高压试验器120KV
中试控股直流高压发生器是直流耐压试验的主要设备，为保证直流耐压试验的准确可靠，直流高压发生器需要进行定期量值校准。
60kv直流高压发生器正确操作方法
(1) 在高压输出端子和地接线柱之间接入试品。
(2) 插上电源线，打开电源开关 ，"高压分"指示灯(绿色)亮，"高压合"指示灯(红色)灭;电压显示表及电流显示表,以及0.75倍电压显示表显示均为零值。
(3) 将电压、电流整定旋扭顺时针旋到底,电压调节旋扭逆时针旋到零位。(注:中试控股电压调节旋扭不在零位，无法启动"高压合"按键)
(4) 轻按"高压合"按键，"高压合"指示灯(红色)亮，缓慢调节电压调节旋钮到所需电压值进行测试。测试时电压显示表指示试验电压值，单位为kV;0.75倍电压显示表11指示试验电压值的75%，单位位kV;电流显示表7指示试验电流值，单位为uA。
(5) 在试品测试过程中按下0.75倍电压显示锁存按键，则0.75倍电压显示表显示值锁定，维持显示值不便，这样在做氧化锌避雷器试验时很方便地可作为参考电压。
(6) 在任何时候按下定时开按键，则启动时间继电器，在记时到达预设的时间时，蜂鸣器发出报警讯响，同时切断高压输出。
(7) 在试验过程中，如果负载电流超过中试控股仪器额定输出电流的0-10%时，"过流"指示灯亮，过流保护，防止损坏试品和仪器。
(8) 在试验过程中，如果中试控股试验电压超过仪器额定输出电压的0-10%时，"过压"指示灯亮，过保护，防止损坏试品和仪器。
(9) 中试控股试验结束后，反时针调节电压调节旋钮旋到零位后，电压显示表缓慢回到零位。当三个显示表显示零值后，轻按"高压分"按键，此时"高压合"指示灯(红色)灭，"高压分"指示灯(绿色)亮，再关掉电源开关。
(10) 当被试品电容量很大时，电压调节旋钮旋到零位均调到零位后，输出电压显示表迟迟不能回零，则先按"高压分"按键，再关机。然后用放电棒将试品放电，再拆除被试品接线。
直流高压发生器提供直流高压源，是专门用来检测电力器件的电气绝缘强度和泄漏电流。直流高压发生器是根据中国行业标准ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求，最新研究、设计、制造的，是新时代产品，智能直流高压发生器具有多种保护功能，如：低压过流、低压过压、高压过流、高压过压、零位保护、不接地保护等。故障取样采用专用的传感器，动作时间为纳秒级，光隔离元件也为纳秒级，动作时间一般在10微秒可完全关断直流主回路，从而最大的保护了仪器不受损伤。
直流高压发生器又称为直流耐压试验装置、直高发、高压发生器、工频高压发生器、谐振式高压发生器、工频高压验电信号发生器、直流高压发生装置、直流高压发生仪、中频直流耐压试验装置、便携式直流耐压试验装置、数字式直流耐压试验装置、智能直流耐压试验装置、ZGF直流耐压试验装置、高频直流耐压试验装置、轻型直流耐压试验装置、电动机交直流耐压试验装置、60kv直流耐压试验装置、120kv直流耐压试验装置、200kv直流耐压试验装置、300kv直流耐压试验装置、直流耐压仪、直流耐压测试仪、交流耐电压测试仪、直流耐压试验装置、高频高压发生器、高压静电发生器、高频高压静电发生器、变压器直流耐压试验装置。
使用前准备
1、试验器在使用前应检查其完好性，联接电缆不应有断路和短路， 设备无破裂等损坏。
2、将机箱、倍压筒放置到合适位置分别联接好电源线、电缆线和接 地线。保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线 上（即一点接地）。严禁各接地线相互串联。为此，应使用—专用接地线。/3、电源开关放在关断位置并检查调压电位器应在零位。过电压保护 整定拨盘开关设置在适当位置上，一般为 1.15-1.20 倍测试电压值。
几种测量方法
一般测量时，当接好线后，先把联接试品的线悬空，升到试验电 压后读取空试时的电晕和杂散电流‘I’然后接上试品升到试验电压读取总电流 I1： 试品泄漏电流：I0= I1- I’。
当需要精密测量被试品泄漏电流时，应在高压回路串接高压微安。微安表必须有金属屏蔽，应采用屏蔽线与试品联接。高压引线的屏蔽引出 应与仪表端的屏蔽紧密联接。如果要排除 试品表面泄漏电流的影响可在试品高 电位端用裸金属软线紧密绕几圈后与高压引线的屏蔽相联接见。
对氧化锌、磁吹避雷器等试品接地端可分开的情况下，也可采用在 试品的底部(地电位侧)串入电流表进行测量的方式。但也必须使用屏蔽线(见 图 8a)。当要排除试品表面泄漏电流的影响，可用软的裸铜线在试品地电位端 绕上几圈与屏蔽相联接。
直流高压发生器是中试电力充分吸取各用户的宝贵意见，潜心研究为新世纪而推出的新一代产品，它保留了原产品采用的电压大反馈使电压稳定度大大提高和为氧化锌避雷器试验专门设计了0.75UDC-1mA功能外，我们还将频率从原20KHz提高到30KHz；仪器和倍压筒的体积和重量都比原来的改小和减轻三分之一左右，更便于携带。
直流高压发生器的特点非常突出：
1、直流耐压试验装置具有纹波系数小、电压输出稳定可靠、无噪音、可靠性好。
2、ZGF系列直流耐压试验装置具有过压、过流、零压启动和故障保护功能，电压保护值可整定，显示直观。
3、电压、电流采用数码显示，且通电源就有读数，方便监视输出状态。
4、ZGF系列直流耐压试验装置具有0.75倍电压换算，方便测试氧化锌避雷器。
5、ZGF系列直流耐压试验装置产品结构紧凑、体积小、携带方便。
在使用装置时可能会遇到一些小问题，现在中试电力专家总结了一下设备故障检查与处理方法，以供大家参考：
1、电源开关接通后绿灯不亮且风扇不转：
原因：（1）电源线开路 （2）电源保险丝熔断
处理方法：更换电源线 更换保险丝
2、按红色按钮红灯不亮
原因：调压电位器未回零
处理方法：电位器回零
3、按红色按钮红灯亮，绿灯不灭，手松开红灯灭。
原因：保护动作过压保护整定小于 5—10%（满量程）
处理方法：将数字拨盘开关整定到适当值
4、按红色按钮红灯亮，一升压红灯灭，绿灯亮。
原因：高压输出端搭地试品短路
处理方法：检查输出电缆检查被试品
5、升压过程中红灯灭，绿灯亮。
原因：试品放电或击穿过压或过流保护动作
处理方法：检查被试品重新设置整定值
高压耐压测试又称作高压测试或介电强度测试，可能是大家熟悉和在产品流程安全测试中用的最多的。耐压测试是一种无破坏性的测试，它用来检测经常发生的瞬态高压下产品的绝缘能力是否合格。它在一定时间内施加高压到被测试设备以确保设备的绝缘性能足够强。
ZSZGF-120KV/2mA直流高压发生器
适合电压等级：10KV、35KV、110KV、220KV、300KV、400KV、500KV、750KV、800KV、1000KV
电流分类：2mA、3mA、5mA、10mA、20mA
参考标准：DL/T 474.2-2018，电力行业DL/T848.1-2004《高压试验装置通用技术条件 第1部分：直流高压发生器》ZSZGF-120KV/2mA直流高压发生器是由中试控股研发生产，适用于电力试品测试，对氧化锌避雷器、电力电缆、变压器、发电机、电动机、断路器/开关、开关柜、隔离开关、互感器、套管、支柱绝缘子、电抗器、母线、输电线路、熔断器、电容器、接触器、配电箱、绝缘材质、变电站系统等高压电气设备进行直流耐压试验，行业处于领先水平！
中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

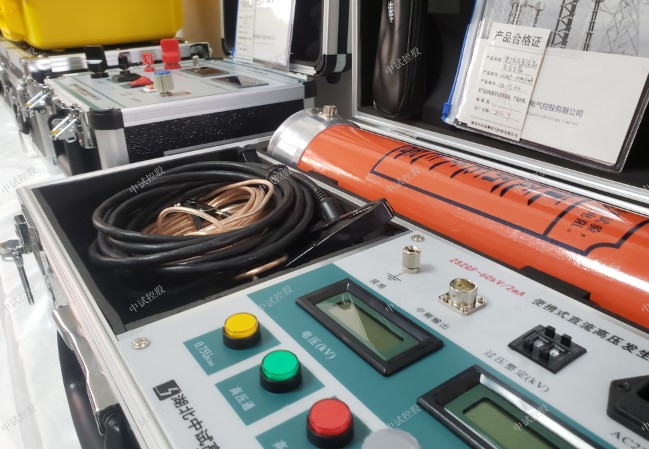

ZSZGF-120KV/2mA直流高压发生器
ZSZGF-120KV/2mA直流高压发生器
仪器功能
本仪器适用于电力、铁路、化工、工矿、冶金、钢铁等部门对氧化锌避雷器、磁吹避雷器、电力电缆、变压器、发电机等设备进行直流耐压试验和泄漏试验，亦可作静电吸尘、喷涂等电源。
1.3 执行标准
1DL/T848.1-2004 高压试验装置通用技术条件 第1部分：直流高压发生器
2DL/T596-2005 电力设备预防性试验规程
3GB11032-2010 交流无间隙金属氧化物避雷器
4GB/T 16927.1-2011 高电压试验技术 第1部分：一般定义及试验要求
5DL/T474.2-2006 现场绝缘实验实施导则:直流高电压试验
6GB/T.311-2012 高压输变电设备的绝缘配合

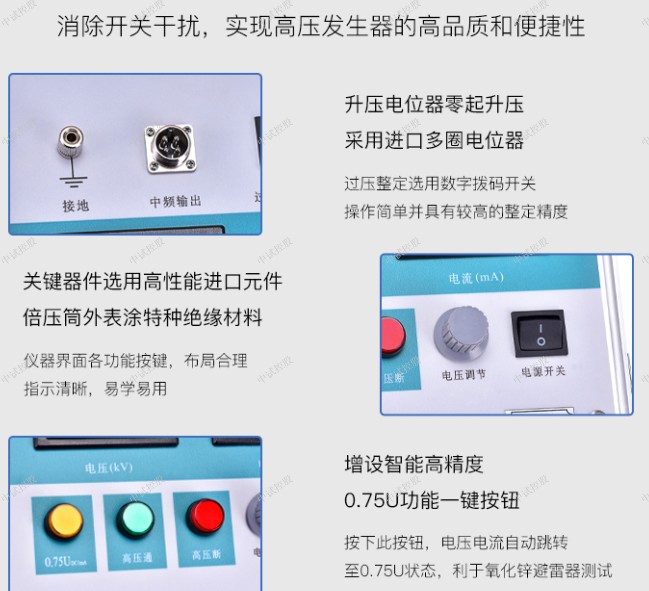

1.4仪器特征
1.输出电压稳定：采用高频倍压电路，应用最新PWM脉冲宽度调制技术和电压电流双闭环反馈技术，提高电源调整率和负载调整率，使电压稳定度高，纹波小。全量程平滑调压，输出电压精度高。主机电压表直接显示加载在负载上的电压值，无需外加分压器，接线操作简单。电压分辨率0.1kV，电流分辨率1uA。
2.保护全面：保护功能齐全，具有零位保护、过压保护、过流保护、击穿保护，保护电路选用纳秒级专用传感器，动作迅速可靠，有效保障人身及设备安全。
3.0.75U功能：增设智能高精度0.75U功能一键按钮，按下此按钮，电压电流自动跳转至0.75U状态，利于氧化锌避雷器的测试。
4.零起升压：升压电位器零起升压，采用进口多圈电位器，升压过程平稳，调节精度高。
5.过压设定：过压整定选用数字拨码开关，操作简单，并具有较高的整定精度。

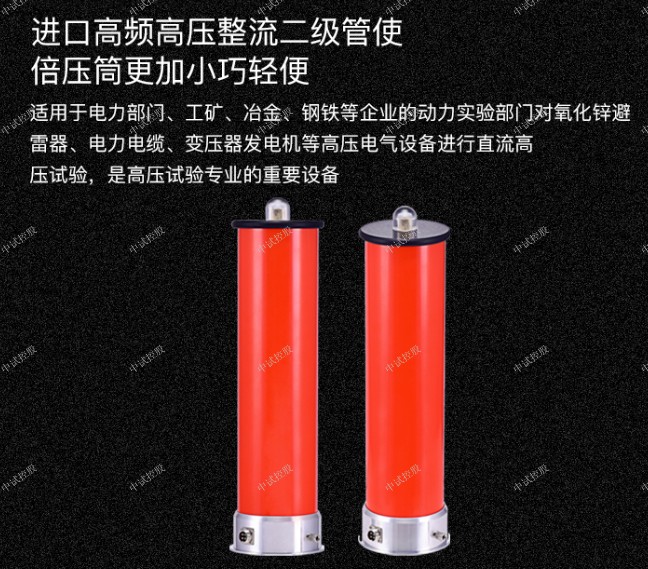

6.一体式设计：选用一体式设计方案，主机和倍压筒放置在一个机箱内。选用进口高频高压整流二极管，使倍压筒体积小巧，提升整机效率，便于携带。
7.性能可靠：关键器件选用高性能进口元件，倍压筒外表涂特种绝缘材料，电气性能好、防潮能力强、无泄漏。
8.操作简单：仪器界面各功能按键，布局合理，指示清晰，易学易用。
1.5 技术参数
技术参数 120/2
额定电压（kV） 120
额定电流（mA） 2
额定功率（W） 240
整机质量（kg） 10
整机体积（mm3） 565*390*190
倍压筒高度（mm） 535
输出电压精度 ±(1.0%读数±2个字)
输出电流精度 ±(1.0%读数±2个字)
纹波系数 ≤0.5%
工作方式 间断使用，额定负载30分钟
过载能力 空载电压可超出额定电压10%使用10分钟
最大充电电流为1.25倍额定电流
电源 AC220V±10% 50HZ
工作环境 温度： -10-40℃
相对湿度：室温为25℃时不大于85%（无凝露）
海拔高度：1500米以下
ZSZGF-120KV/2mA直流高压发生器直流高压发生器具有多种保护功能，如：低压过流、低压过压、高压过流、高压过压、零位保护、不接地保护等。推动信号快速关断保护在输出端采用专用传感器取样，反应时间为纳秒级，通过纳秒级的光隔离元件和纳秒级的模拟开关，全过程在2微秒内将功放电路的推动信号切断，保证在输出短路的情况下，不损坏功率器件。是指主要用于绝缘和漏电检测中的高压电源，高压电源和高压发生器已经没有严格的区别。
ZSZGF-120KV/2mA直流高压发生器
直流高压发生器技术特点
采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。
采用电压大反馈，输出电压稳定度高，纹波系数小≤1%。
全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差1%（读数±0.2KV），电流误差±1个字。
升压电位器零起升压。 75%UDC1mA功能按钮，方便氧化锌避雷器试验，精度1%读数±1%。
过压保护采用拔码设定，一目了然，误差±1%。
倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
折叠式撑脚，直径面积大，稳定性能好。
40KV一体化设计、高压拖地电缆引出，方便现场试验。
产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验.
具体型号与用途：Q系列、ZGF系列直流高压发生器(直高发)是按照中国行业标准ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求，研究、制造的便携式直流高压发生器，适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备的直流高压试验。
直流高压发生器(直高发)采用中频倍压电路，率先应用最新的PWM中频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用性能卓越的大功率IGBT器件及其驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器具备了高品质、便携式，并能承受额定电压放电而不损坏。
直流高压发生器仪器(直高发)主要部件选用美国、德国、日本等国先进技术的元器件，使仪器更可靠、更稳定，倍压筒体积小，容量大，过载能力强，便于现场作业试验。
ZSZGF-120KV/2mA直流高压发生器在直流高压发生器在行业内率先采用分节式结构，即既可用于高电压等级，又能用于较低电压等级，并保持其精度不变。以100/200kV/2mA分两节为例，单节时可做100kV/2mA使用，可用于35kV及以下系统电气设备直流高压试验，此时可保证测量的准确性避免大马拉小车；两节使用时可做200kV/2mA 使用.可用于220kV分节、110kV及以下氧化锌避雷器直流试验及交联电缆的直流耐压试验。
60kv直流高压发生器正确操作方法
(1) 在高压输出端子和地接线柱之间接入试品。
(2) 插上电源线，打开电源开关 ，"高压分"指示灯(绿色)亮，"高压合"指示灯(红色)灭;电压显示表及电流显示表,以及0.75倍电压显示表显示均为零值。
(3) 将电压、电流整定旋扭顺时针旋到底,电压调节旋扭逆时针旋到零位。(注:中试控股电压调节旋扭不在零位，无法启动"高压合"按键)
(4) 轻按"高压合"按键，"高压合"指示灯(红色)亮，缓慢调节电压调节旋钮到所需电压值进行测试。测试时电压显示表指示试验电压值，单位为kV;0.75倍电压显示表11指示试验电压值的75%，单位位kV;电流显示表7指示试验电流值，单位为uA。
(5) 在试品测试过程中按下0.75倍电压显示锁存按键，则0.75倍电压显示表显示值锁定，维持显示值不便，这样在做氧化锌避雷器试验时很方便地可作为参考电压。
(6) 在任何时候按下定时开按键，则启动时间继电器，在记时到达预设的时间时，蜂鸣器发出报警讯响，同时切断高压输出。
(7) 在试验过程中，如果负载电流超过中试控股仪器额定输出电流的0-10%时，"过流"指示灯亮，过流保护，防止损坏试品和仪器。
(8) 在试验过程中，如果中试控股试验电压超过仪器额定输出电压的0-10%时，"过压"指示灯亮，过保护，防止损坏试品和仪器。
(9) 中试控股试验结束后，反时针调节电压调节旋钮旋到零位后，电压显示表缓慢回到零位。当三个显示表显示零值后，轻按"高压分"按键，此时"高压合"指示灯(红色)灭，"高压分"指示灯(绿色)亮，再关掉电源开关。
(10) 当被试品电容量很大时，电压调节旋钮旋到零位均调到零位后，输出电压显示表迟迟不能回零，则先按"高压分"按键，再关机。然后用放电棒将试品放电，再拆除被试品接线。
直流高压发生器提供直流高压源，是专门用来检测电力器件的电气绝缘强度和泄漏电流。直流高压发生器是根据中国行业标准ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求，最新研究、设计、制造的，是新时代产品，智能直流高压发生器具有多种保护功能，如：低压过流、低压过压、高压过流、高压过压、零位保护、不接地保护等。故障取样采用专用的传感器，动作时间为纳秒级，光隔离元件也为纳秒级，动作时间一般在10微秒可完全关断直流主回路，从而最大的保护了仪器不受损伤。
直流高压发生器又称为直流耐压试验装置、直高发、高压发生器、工频高压发生器、谐振式高压发生器、工频高压验电信号发生器、直流高压发生装置、直流高压发生仪、中频直流耐压试验装置、便携式直流耐压试验装置、数字式直流耐压试验装置、智能直流耐压试验装置、ZGF直流耐压试验装置、高频直流耐压试验装置、轻型直流耐压试验装置、电动机交直流耐压试验装置、60kv直流耐压试验装置、120kv直流耐压试验装置、200kv直流耐压试验装置、300kv直流耐压试验装置、直流耐压仪、直流耐压测试仪、交流耐电压测试仪、直流耐压试验装置、高频高压发生器、高压静电发生器、高频高压静电发生器、变压器直流耐压试验装置。
使用前准备
1、试验器在使用前应检查其完好性，联接电缆不应有断路和短路， 设备无破裂等损坏。
2、将机箱、倍压筒放置到合适位置分别联接好电源线、电缆线和接 地线。保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线 上（即一点接地）。严禁各接地线相互串联。为此，应使用—专用接地线。/3、电源开关放在关断位置并检查调压电位器应在零位。过电压保护 整定拨盘开关设置在适当位置上，一般为 1.15-1.20 倍测试电压值。
几种测量方法
一般测量时，当接好线后，先把联接试品的线悬空，升到试验电 压后读取空试时的电晕和杂散电流‘I’然后接上试品升到试验电压读取总电流 I1： 试品泄漏电流：I0= I1- I’。
当需要精密测量被试品泄漏电流时，应在高压回路串接高压微安。微安表必须有金属屏蔽，应采用屏蔽线与试品联接。高压引线的屏蔽引出 应与仪表端的屏蔽紧密联接。如果要排除 试品表面泄漏电流的影响可在试品高 电位端用裸金属软线紧密绕几圈后与高压引线的屏蔽相联接见。
对氧化锌、磁吹避雷器等试品接地端可分开的情况下，也可采用在 试品的底部(地电位侧)串入电流表进行测量的方式。但也必须使用屏蔽线(见 图 8a)。当要排除试品表面泄漏电流的影响，可用软的裸铜线在试品地电位端 绕上几圈与屏蔽相联接。
直流高压发生器是中试电力充分吸取各用户的宝贵意见，潜心研究为新世纪而推出的新一代产品，它保留了原产品采用的电压大反馈使电压稳定度大大提高和为氧化锌避雷器试验专门设计了0.75UDC-1mA功能外，我们还将频率从原20KHz提高到30KHz；仪器和倍压筒的体积和重量都比原来的改小和减轻三分之一左右，更便于携带。
直流高压发生器的特点非常突出：
1、直流耐压试验装置具有纹波系数小、电压输出稳定可靠、无噪音、可靠性好。
2、ZGF系列直流耐压试验装置具有过压、过流、零压启动和故障保护功能，电压保护值可整定，显示直观。
3、电压、电流采用数码显示，且通电源就有读数，方便监视输出状态。
4、ZGF系列直流耐压试验装置具有0.75倍电压换算，方便测试氧化锌避雷器。
5、ZGF系列直流耐压试验装置产品结构紧凑、体积小、携带方便。
在使用装置时可能会遇到一些小问题，现在中试电力专家总结了一下设备故障检查与处理方法，以供大家参考：
1、电源开关接通后绿灯不亮且风扇不转：
原因：（1）电源线开路 （2）电源保险丝熔断
处理方法：更换电源线 更换保险丝
2、按红色按钮红灯不亮
原因：调压电位器未回零
处理方法：电位器回零
3、按红色按钮红灯亮，绿灯不灭，手松开红灯灭。
原因：保护动作过压保护整定小于 5—10%（满量程）
处理方法：将数字拨盘开关整定到适当值
4、按红色按钮红灯亮，一升压红灯灭，绿灯亮。
原因：高压输出端搭地试品短路
处理方法：检查输出电缆检查被试品
5、升压过程中红灯灭，绿灯亮。
原因：试品放电或击穿过压或过流保护动作
处理方法：检查被试品重新设置整定值
高压耐压测试又称作高压测试或介电强度测试，可能是大家熟悉和在产品流程安全测试中用的最多的。耐压测试是一种无破坏性的测试，它用来检测经常发生的瞬态高压下产品的绝缘能力是否合格。它在一定时间内施加高压到被测试设备以确保设备的绝缘性能足够强。
