变压器直流高压耐压试验发生器200KV
时间：2023-03-14
中试控股技术研究院鲁工为您讲解： 变压器直流高压耐压试验发生器200KV
交直流高压试验变压器 - 四、注意事项
1、按照您所进行的试验接好工作线路。试验变压器的外壳以及操作系统的外壳必须可靠接地，试验变压器的高压绕阻的x端（高压尾）以及测量绕组的F端必须可靠接地。
2、做串级试验时，第二级、第三级试验变压器的低压绕组的X端，测量绕阻的F端以及高压绕组的X端（高压尾）均接本级试验变压器的外壳，第二级、第三级试验变压器的外壳必须通过绝缘支架接地。
3、接通电源前，操作系统的调压器必须调 到零位后方可接通电源，合闸，开始升压。
4、从零开始匀带旋转调压器手轮升压。升压方式有：快速升压法，即20S逐级升压法；慢速升压法，即60S逐级升压法；极慢速升压法供选用。电压从零开始按一定的升压方式和速度上升到您所需的额定试验电压的75%后，再以每秒2%额定试验电压从零开始按一定的升压方式和速度上升到您所需的额定试验电压，并密切注意测量仪表的批示以及被试品的情况。升压过程中或试验过程中如发现测量仪表的指示及被试品情况异常，应立即降压，切断电源，查明情况。
5、试验完毕后，应在数秒内匀速的将调压器返回至零位，然后切断电源。
6、本产品有得超过额定参数使用。除试验必需外，决不允许全电压通电或断电。
7、使用本产品做高压试验时，除熟悉本说明外，还必须严格执行国家有关标准和操作规程，可参照GB311-83《高压输变设备的绝缘配合，高压试验技术》；《电气设备预防性试验规程》等。
交直流高压试验变压器为单相变压器，联结组标号I.I.用二频220V（10KVA以上为380V）电源接入系列操作箱（台），经操作箱内自耦调压器（50KVA以上调压器外附）调节至0-200V（或0-400V）电压输出至TQSB试验变压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。
交直流高压试验变压器功能特点
1、全中文界面，操作简单明了，可适应多种应用场合;
2、电压、电流、时间，状态信息等数据4.7尺大屏液晶显示，读数清晰、直观;
3、高压试验变压器轻触式面板按键操作，所有功能均可通过按键设定，提高了产品的安全性、可靠性;
4、按键直接设定电压变比(带密码保护功能)，在连接不同电压等级的试验变压器时，应用灵活自如，真正做到一台控制设备可适应多台试验变压器;
5、全数字式校准方式，摒弃了陈旧的电位器调整，现场使用为方便，精度易于控制(带密码保护功能);
6、状态提醒功能
全中文引导式操作，即使在无说明书的情况下亦可熟练操控。
7、试验结果显示功能，可自动判断试验结果(试验通过或试验失败)，并能记录试品过电流、闪洛或击穿时的电压;
8、采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强。
9、自动计时功能
自动模式时，当电压自动上升至设定值时，设备自动开始计时，当计时时间到，显示试验结果，设备自动回到零位。
10、高压试验变压器暂停功能
在自动模式时，此功能可做到在任意点实现升压或降压的暂停，暂停时间可由试验人员灵活掌握，方便观察试验过程中的现象。
11、手动计时功能
在手动模式时，计时器可手动启动，当计时时间到，设备自动回到零位(仅台式设备有此功能)。
12、手动模式，此模式类似于传统的电动升/降压方式。
13、试验结果声音提醒功能，试验通过或试验失败时，设备会发出不同的提醒声音，试验人员可直接由声音辨认试验的结果。
超低频直流高压发生器接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告。方法如下：

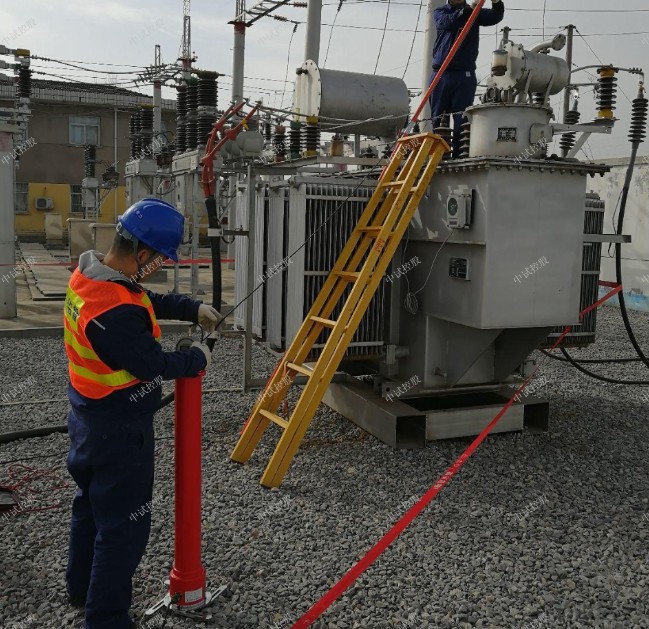

直流高压发生器做电缆耐压施压步骤：
1、将与试品相连的电器设备全部脱离试品电缆。
用兆欧表对试品电缆各相分别进行绝缘电阻试验，合格方可进行低频耐压试验。
2、试验电压峰值：Ｕmax＝3Ｕo，其中Ｕo为电缆相电压的定额值。例如：额定电压为10kV电缆，单相额定电压Ｕo＝10/√3kV＝5.774kV，所以试验电压峰值为：Ｕmax＝3Ｕo＝17.32kV。
3、试验时间：按试验要求设定。如新电缆交接试验需试验60分钟。
4、可分相进行测试。试品电缆的电容值在试验设备负载容量能力范围内时，可将试品电缆三相线芯并联后，同时进行耐压试验。
5、用随机附带的专用柔性连接电缆将试验设备与试品电缆按图13所示的方法相连接。合上电源，设定好试验频率、时间和电压以及高压侧的过流保护值、过压保护值，然后开始升压试验。升压过程应密切监视高压回路，监听试品电缆是否有异常响声。升至试验电压时，即开始记录试验时间并读取试验电压值。
6、直流高压发生器的试验时间到后，仪器自动停机。试验中若无破坏性放电发生，则认为通过耐压试验。
7、在升压和耐压过程中，如发现输出波形异常畸变，而且电流异常增大，电压不稳，试品电缆发生异味、烟雾、异常响声或闪烙等现象，应立即停止升压，停机后查明原因。这些现象如果是试品电缆绝缘部分薄弱引起的，则认为耐压试验不合格。如确定是试品电缆由于空气湿度或表面脏污等原因所致，应将试品电缆清洁干燥处理后，再进行试验。

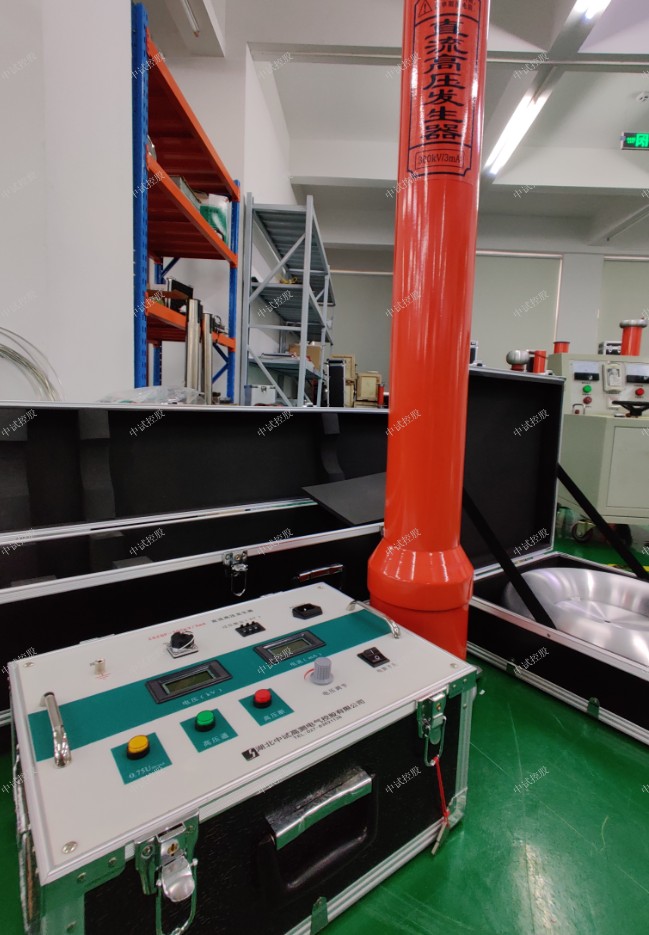

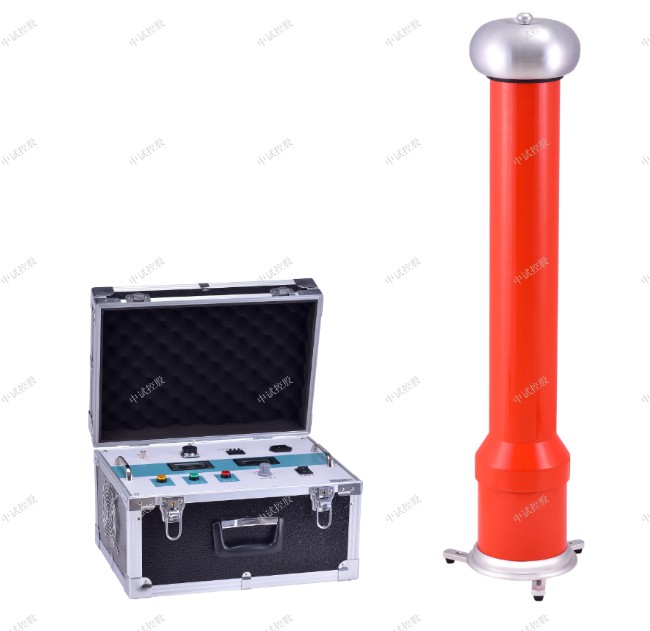

ZSZGF-200KV/3mA直流高压发生器
适合电压等级：10KV、35KV、110KV、220KV、300KV、400KV、500KV、750KV、800KV、1000KV
电流分类：2mA、3mA、5mA、10mA、20mA
参考标准：DL/T 474.2-2018，电力行业DL/T848.1-2004《高压试验装置通用技术条件 第1部分：直流高压发生器》ZSZGF-200KV/3mA直流高压发生器是由中试控股研发生产，适用于电力试品测试，对氧化锌避雷器、电力电缆、变压器、发电机、电动机、断路器/开关、开关柜、隔离开关、互感器、套管、支柱绝缘子、电抗器、母线、输电线路、熔断器、电容器、接触器、配电箱、绝缘材质、变电站系统等高压电气设备进行直流耐压试验，行业处于领先水平！
中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商
ZSZGF-200KV/3mA直流高压发生器
ZSZGF-200KV/3mA直流高压发生器

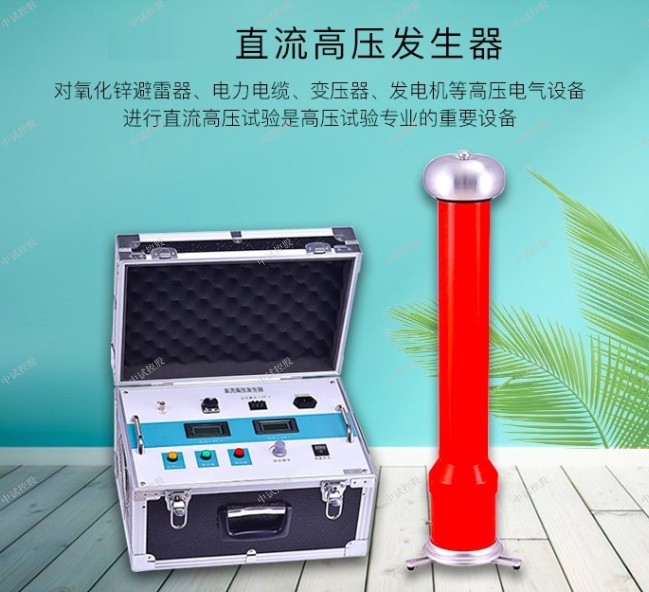

ZSZGF-200KV/3mA直流高压发生器主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄漏电流试验。
ZSZGF-200KV/3mA直流高压发生器采用了高频倍压电路，应用了先进的PWM高频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用性能优越的大功率IGBT器件及驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式，并能承受额定电压放电而不损坏。具有输出功率大、体积小的特点，有可靠的过压、过流及零位合闸保护功能，带0.75倍电压切换功能。用了新技术、新材料和新器件，具有输出功率大、体积小、重量轻的特点，有可靠的过压、过流及零位合闸保护功能，带0.75倍电压锁存功能，并配有时间继电器，能在试验中设置定时声讯报警。整个仪器便于携带，操作方便，安全可靠。
优势 Selection Reference
1、精度高、测量准确。控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用；
2、电压调节稳定度高，全量程平滑调压，输出电压调节采用进口单个多圈电位器，升压过程平稳，调节精度高；
3、负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强，保护完善可靠，使操作安全；
4、采用最先进技术、工艺制造，率先应用中频倍压电路，采用最新的PWM高频脉宽调制技术和大功率IGBT器件，从而使输出高压稳定度更高，纹波系数更小；
5、增设高精度0.75UDC1mA功能，为做直流高压发生器带来极大的方便；
6、过电压整定采用了数字拨码开关，能将整定电压值直观显示，显示数值单位为kV，一目了然；
7、故障取样采用专用的传感器，动作时间为纳秒级，光隔离元件也为纳秒级，可快速完全关断直流主回路，从而最大的保护仪器不受损伤；
8、倍压筒采用新型材料，轻巧、坚固。底部设有三只内藏式支撑脚，增加了倍压筒的稳定性。外表涂特种绝缘材料，电气性能好，防潮能力强；

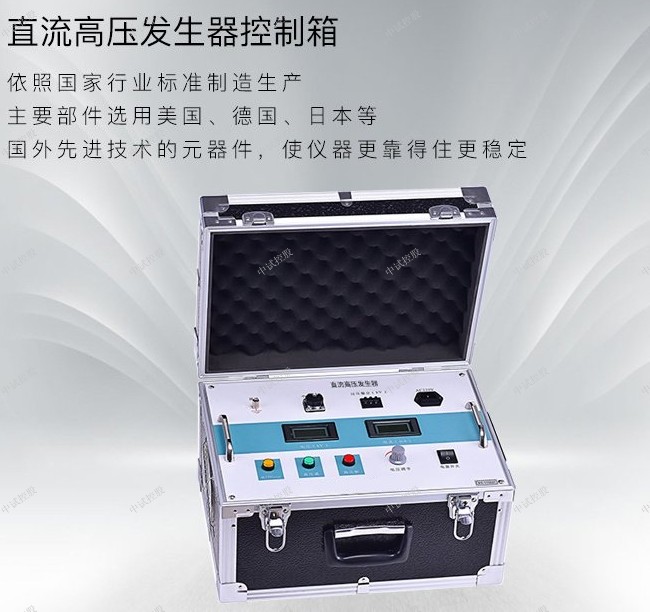

9、机箱采用铝合金机箱，体积小，重量更轻、更美观、更可靠、操作简单、功能齐全，便于野外使用；
ZSZGF-200KV/3mA直流高压发生器
1、概述
ZSZGF系列直流高压发生器采用了高频倍压电路，应用了最新的PWM高频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用性能卓越的大功率IGBT器件及驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式，并能承受额定电压放电而不损坏。具有输出功率大、体积小的特点，有可靠的过压、过流及零位合闸保护功能，带0.75倍电压切换功能。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄漏电流试验。
2.执行标准
1DL/T848.1-2004 高压试验装置通用技术条件 第1部分：直流高压发生器
2DL/T596-2005 电力设备预防性试验规程
3GB11032-2010 交流无间隙金属氧化物避雷器
4GB/T 16927.1-2011 高电压试验技术 第1部分：一般定义及试验要求
5DL/T474.2-2006 现场绝缘实验实施导则:直流高电压试验
6GB/T.311-2012 高压输变电设备的绝缘配合
3.仪器特征
（1）精度高、测量准确。控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。
（2）电压调节稳定度高，全量程平滑调压，输出电压调节采用进口单个多圈电位器，升压过程平稳，调节精度高。
（3）负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强，保护完善可靠，使操作安全。
（4）采用最先进技术、工艺制造，率先应用中频倍压电路，采用最新的PWM高频脉宽调制技术和大功率IGBT器件，从而使输出高压稳定度更高，纹波系数更小。
（5）增设高精度0.75UDC1mA功能，为做氧化锌避雷器测量带来极大的方便。
（6）过电压整定采用了数字拨码开关，能将整定电压值直观显示，显示数值单位为kV，一目了然。
（7）故障取样采用专用的传感器，动作时间为纳秒级，光隔离元件也为纳秒级，可快速完全关断直流主回路，从而最大的保护仪器不受损伤。

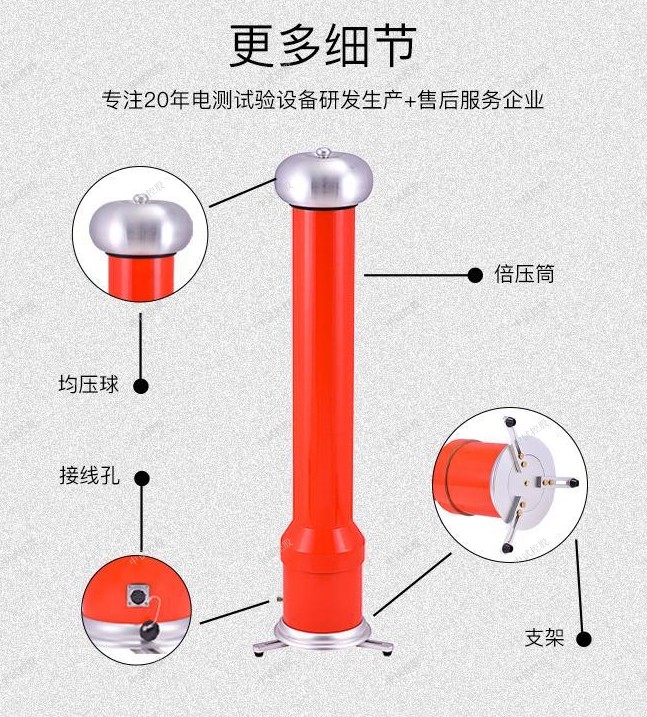

（8）倍压筒采用新型材料，轻巧、坚固。底部设有三只内藏式支撑脚，增加了倍压筒的稳定性。外表涂特种绝缘材料，电气性能好，防潮能力强。
（9）机箱采用铝合金机箱，体积小，重量更轻、更美观、更可靠、操作简单、功能齐全，便于野外使用。
4.技术参数
技术参数 200/3
额定电压(kV) 200
额定电流(mA) 3
额定功率(W) 600
控制箱质量(kg) 6
倍压筒质量(kg) 9
倍压筒高度(mm) 970
电压精度 ±(1.0%读数＋2个字)
电流精度 ±(1.0%读数＋2个字)
纹波系数 ≤0.5%
电压稳定度 电源电压变化±10%时≤1%
过载能力 空载电压可超出额定电压10%使用10分钟
最大充电电流为1.25倍额定电流
电源 单相交流50Hz 220V±10%
工作方式 间断使用：额定负载30分钟
1.1倍额定电压使用：10分钟
工作环境 温度：-10℃～+40℃
相对湿度：室温为25℃时不大于85%（无凝露）
海拔高度：1500米以下
带电容
负荷能力 被试品电容量无限制
可用1.5倍的额定电流充电
结构特点 电气绝缘倍压筒
空气绝缘、无泄漏之虑

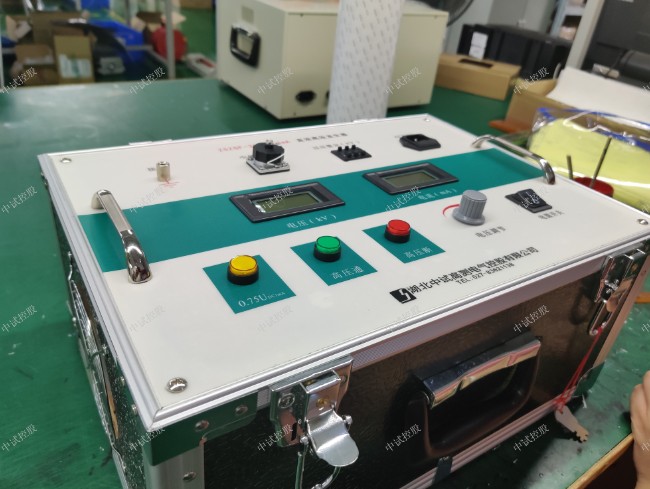

操作箱特点 高精度0.75UDC1mA单触按钮（精度≤1.0%）
最适合氧化锌避雷器试验
过压保护采用数字拨码开关，一目了然
便携式机箱，现场更方便
5.附件清单
1控制箱 1台
2高压倍压筒 1节
3连接线缆 1根
4高压线 1根
5微安表 1块
6放电棒 1根
7水阻（限流电阻） 1根
8专用接地线 1组
9电源线 1根
10保险管（10A） 3只
11说明书 1本
12出厂报告 1份
13合格证 1张

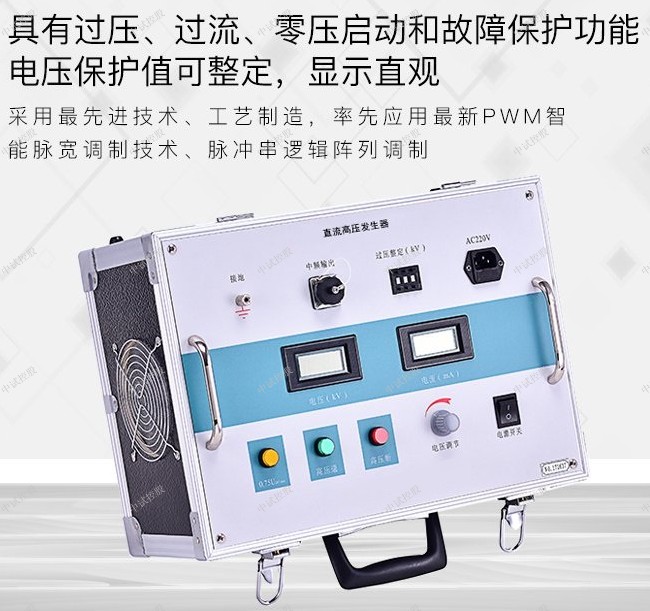

ZSZGF-200KV/3mA直流高压发生器直流高压发生器具有多种保护功能，如：低压过流、低压过压、高压过流、高压过压、零位保护、不接地保护等。推动信号快速关断保护在输出端采用专用传感器取样，反应时间为纳秒级，通过纳秒级的光隔离元件和纳秒级的模拟开关，全过程在2微秒内将功放电路的推动信号切断，保证在输出短路的情况下，不损坏功率器件。是指主要用于绝缘和漏电检测中的高压电源，高压电源和高压发生器已经没有严格的区别。
ZSZGF-200KV/3mA直流高压发生器
操作步骤
1、使用前准备
⑴ 直流发生器在使用前应检查其完好性,联接电缆线不应有断路和短路,设备无破裂等损坏。
⑵ 将机箱、倍压筒放置到合适的安全的位置,分别联接好电源线、电缆线和接地线。保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上(即一点接地)。严禁各接地线相互串联使用,以免击穿时地电位抬高形成反击,损坏仪器。(见图6)
⑶ 检查电源开关是否在关断的位置上,并检查调压电位器应在零位上,过电压保护整定拨盘开关设置在适当的位置上,一般为1.10～1.20倍测试电压值。
2、空载升压验证过电压保护整定值
⑴ 请认准电源是单相交流220V,50Hz.接通电源开关,此时绿灯亮,表示电源接通。
⑵ 按红色按钮,则红灯亮,表示高压接通。
⑶ 顺时针方向平缓调节调压电位器粗调和细调,输出端即从零开始升压。升到所需的电压后,按规定时间记录电流表读数,并检查控制箱及输出电缆有无异常现象及声响。必要时用外接高压分压器校准控制箱上的直流高压指示。
⑷ 降压,将调压电位器回零后,随后按绿色按钮,切断高压并关闭电源开关。
3、对试品进行泄漏及直流耐压试验
⑴ 在做负载试验前,将高压屏蔽微安表安装到高压倍压筒上的高压输出端上,并将配套的专用屏蔽线分别接到微安表上和被试品上(详细请见高压屏蔽微安表使用说明书)。
⑵ 检查仪器、放电棒、倍压筒、试品联接线、接地线是否正确,接地线联接是否可靠,检查高压安全距离是否符合要求,方可开始进行试品的高压试验。
⑶ 检查确认仪器等无异常情况后,接通单相交流220V电源开关,此时绿灯亮,表示电源接通。可开始进行试品的直流泄漏和直流耐压试验。
⑷ 按红色按钮,则红灯亮,表示高压接通,待升高压。
⑸ 顺时针方向平缓调节调压电位器粗调和细调,输出端即从零开始升压。升压速度以每秒3-5kV上升试验电压为宜。对于大电容试品升压时更要缓慢升压,否则可能导致电压过冲,还需监视电流表充电电流不超过直流发生器的最大充电电流。当升到所需的电压或电流后,按规定时间记录电流表及电压表的读数。
⑹ 试验完毕后,降压,将调压电位器粗调和细调回零后,随后按绿色按钮,切断高压并关闭电源开关。
⑺ 试验完毕后,应用放电棒对试品进行多次放电,放电后方可靠近试品和拆线工作(放电请详细见放电棒使用说明书)。
ZSZGF-200KV/3mA直流高压发生器在直流高压发生器在行业内率先采用分节式结构，即既可用于高电压等级，又能用于较低电压等级，并保持其精度不变。以100/200kV/2mA分两节为例，单节时可做100kV/2mA使用，可用于35kV及以下系统电气设备直流高压试验，此时可保证测量的准确性避免大马拉小车；两节使用时可做200kV/2mA 使用.可用于220kV分节、110kV及以下氧化锌避雷器直流试验及交联电缆的直流耐压试验。
1、按照您所进行的试验接好工作线路。试验变压器的外壳以及操作系统的外壳必须可靠接地，试验变压器的高压绕阻的x端（高压尾）以及测量绕组的F端必须可靠接地。
2、做串级试验时，第二级、第三级试验变压器的低压绕组的X端，测量绕阻的F端以及高压绕组的X端（高压尾）均接本级试验变压器的外壳，第二级、第三级试验变压器的外壳必须通过绝缘支架接地。
3、接通电源前，操作系统的调压器必须调 到零位后方可接通电源，合闸，开始升压。
4、从零开始匀带旋转调压器手轮升压。升压方式有：快速升压法，即20S逐级升压法；慢速升压法，即60S逐级升压法；极慢速升压法供选用。电压从零开始按一定的升压方式和速度上升到您所需的额定试验电压的75%后，再以每秒2%额定试验电压从零开始按一定的升压方式和速度上升到您所需的额定试验电压，并密切注意测量仪表的批示以及被试品的情况。升压过程中或试验过程中如发现测量仪表的指示及被试品情况异常，应立即降压，切断电源，查明情况。
5、试验完毕后，应在数秒内匀速的将调压器返回至零位，然后切断电源。
6、本产品有得超过额定参数使用。除试验必需外，决不允许全电压通电或断电。
7、使用本产品做高压试验时，除熟悉本说明外，还必须严格执行国家有关标准和操作规程，可参照GB311-83《高压输变设备的绝缘配合，高压试验技术》；《电气设备预防性试验规程》等。
交直流高压试验变压器为单相变压器，联结组标号I.I.用二频220V（10KVA以上为380V）电源接入系列操作箱（台），经操作箱内自耦调压器（50KVA以上调压器外附）调节至0-200V（或0-400V）电压输出至TQSB试验变压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。
交直流高压试验变压器功能特点
1、全中文界面，操作简单明了，可适应多种应用场合;
2、电压、电流、时间，状态信息等数据4.7尺大屏液晶显示，读数清晰、直观;
3、高压试验变压器轻触式面板按键操作，所有功能均可通过按键设定，提高了产品的安全性、可靠性;
4、按键直接设定电压变比(带密码保护功能)，在连接不同电压等级的试验变压器时，应用灵活自如，真正做到一台控制设备可适应多台试验变压器;
5、全数字式校准方式，摒弃了陈旧的电位器调整，现场使用为方便，精度易于控制(带密码保护功能);
6、状态提醒功能
全中文引导式操作，即使在无说明书的情况下亦可熟练操控。
7、试验结果显示功能，可自动判断试验结果(试验通过或试验失败)，并能记录试品过电流、闪洛或击穿时的电压;
8、采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强。
9、自动计时功能
自动模式时，当电压自动上升至设定值时，设备自动开始计时，当计时时间到，显示试验结果，设备自动回到零位。
10、高压试验变压器暂停功能
在自动模式时，此功能可做到在任意点实现升压或降压的暂停，暂停时间可由试验人员灵活掌握，方便观察试验过程中的现象。
11、手动计时功能
在手动模式时，计时器可手动启动，当计时时间到，设备自动回到零位(仅台式设备有此功能)。
12、手动模式，此模式类似于传统的电动升/降压方式。
13、试验结果声音提醒功能，试验通过或试验失败时，设备会发出不同的提醒声音，试验人员可直接由声音辨认试验的结果。
超低频直流高压发生器接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告。方法如下：
直流高压发生器做电缆耐压施压步骤：
1、将与试品相连的电器设备全部脱离试品电缆。
用兆欧表对试品电缆各相分别进行绝缘电阻试验，合格方可进行低频耐压试验。
2、试验电压峰值：Ｕmax＝3Ｕo，其中Ｕo为电缆相电压的定额值。例如：额定电压为10kV电缆，单相额定电压Ｕo＝10/√3kV＝5.774kV，所以试验电压峰值为：Ｕmax＝3Ｕo＝17.32kV。
3、试验时间：按试验要求设定。如新电缆交接试验需试验60分钟。
4、可分相进行测试。试品电缆的电容值在试验设备负载容量能力范围内时，可将试品电缆三相线芯并联后，同时进行耐压试验。
5、用随机附带的专用柔性连接电缆将试验设备与试品电缆按图13所示的方法相连接。合上电源，设定好试验频率、时间和电压以及高压侧的过流保护值、过压保护值，然后开始升压试验。升压过程应密切监视高压回路，监听试品电缆是否有异常响声。升至试验电压时，即开始记录试验时间并读取试验电压值。
6、直流高压发生器的试验时间到后，仪器自动停机。试验中若无破坏性放电发生，则认为通过耐压试验。
7、在升压和耐压过程中，如发现输出波形异常畸变，而且电流异常增大，电压不稳，试品电缆发生异味、烟雾、异常响声或闪烙等现象，应立即停止升压，停机后查明原因。这些现象如果是试品电缆绝缘部分薄弱引起的，则认为耐压试验不合格。如确定是试品电缆由于空气湿度或表面脏污等原因所致，应将试品电缆清洁干燥处理后，再进行试验。
