互感器变比测试仪
时间：2023-03-09
中试控股技术研究院鲁工为您讲解： 互感器变比测试仪
ZSCPT-120P变频互感器综合特性测试仪
参考标准：GB20840.1，GB20840.2，GB20840.3
1——一次绕组；2——电容屏；3——二次绕组及铁芯；4——末屏
4.2 判断和标准
电容型电流互感器一次绕组对末屏tanδ的试验结果判断标准应不大于表1-1中的数值，电容量与初始值或出厂值差别超出±5%范围时应查明原因；当末屏绝缘电阻小于1000MΩ时应测量末屏对地的tanδ，其值不大于2%。
注：油纸电容型tanδ一般不进行温度换算，当tanδ值与出厂值或上次试验比较有明显增长时，应综合分析tanδ与温度、电压的关系，当tanδ随温度明显变化或试验由10kV升到Um/√3时，tanδ增量超过±0.3%，不应继续运行。
1、电磁式全绝缘电压互感器
1.1 试验接线
可以采用将一次绕组短路加压，各二次绕组均短路，接西林电桥Cx点的正接法来测量tanδ及电容值；也可以采用对电桥的E点加压，将一次绕组短路，接QS1电桥的Cx点，其各二次绕组均短路直接接地的反接法。
1.2 判断和标准
电磁式电压互感器在交接试验时，35kV油浸式的tanδ(%)可参照DL/T 596规定判断。35kV以上的，在试验电压为10kV时，按制造厂试验方法测得的tanδ值不应大于出厂试验值的130%。
运行中电磁式电压互感器的tanδ(%)值按DL/T 596规定判断。
2、串级式电压互感器
2.1 绕组结构
图1-1为220kV串级式电压互感器的绕组及结构布置图。一次绕组分成4段，绕在两个铁芯上；两个铁芯被支撑在绝缘支架上，铁芯对地分别处于3/4和1/4的工作电压，一次绕组最末一个静电屏(共有4个静电屏)与末端“X”相连接，“X”点运行中直接接地。末电屏外是二次绕组ax和剩余二次绕组aDxD“X”与ax绕组运行中的电位差仅100/√3V，它们之间的电容量约占整体电容量的80%。110kV级的绕组及结构布置与220kV级类似，一次绕组共分2段，只有一个铁芯，铁芯对地电压为1/2的工作电压。
图1-1 220kV串级式电压互感器原理接线图
1——静电屏蔽层；2——一次绕组(高压)；3——铁芯；4——平衡绕组
5——连耦绕组；6——二次绕组；7——剩余二次绕组；8——支架
2.2 试验方法和接线
测量串级式电压互感器tanδ和电容的主要方法有：末端加压法、末端屏蔽法、常规试验法和自激法。末端加压法采用较广，它的优点是电压互感器A点接地，抗电场干扰能力较强，不足之处是存在二次端子板的影响，且不能测绝缘支架的tanδ值；末端屏蔽法“X”接屏蔽能排除端子板的影响，能测出绝缘支架的tanδ值。电压互感器的预防性试验规定，必须增加对绝缘支架的介质损失值的测试项目，因此DL/T 596建议采用末端屏蔽法试验。自激法抗干扰力差，一般较少采用。
a) 试验接线和方法如图1-2～图1-6和表1-1所示。
图1-2 末端加压法测量接线
AX——高压绕组端子；ax——二次绕组端子；aDxD——剩余二次绕组端子；Cx——电容电桥端子
E——电桥接地端子；R4——电桥固定电阻；C4——电桥可调电容；Cn——标准电容；R3——电桥可调电阻
图1-3 末端加压法测量对剩余二次绕组端部tanδ的接线
AX——高压绕组端子；ax——二次绕组端子；aDxD——剩余二次绕组端子；Cx——电容电桥端子
E——电桥接地端子；R4——电桥固定电阻；C4——电桥可调电容；Cn——标准电容；R3——电桥可调电阻
图1-4 末端屏蔽法：电压互感器底座接地测量一次对二次绕组的试验接线(测出Ca及tanδa)
AX——高压绕组端子；ax——二次绕组端子；aDxD——剩余二次绕组端子；Cx——电容电桥端子
E——电桥接地端子；R4——电桥固定电阻；C4——电桥可调电容；Cn——标准电容；R3——电桥可调电阻
图1-5 末端屏蔽法：电压互感器底座对地绝缘测量一次对支架与二次绕组并联的试验接线(测出Cb及tanδb)
AX——高压绕组端子；ax——二次绕组端子；aDxD——剩余二次绕组端子；Cx——电容电桥端子
E——电桥接地端子；R4——电桥固定电阻；C4——电桥可调电容；Cn——标准电容；R3——电桥可调电阻
图1-6 末端屏蔽法直接测量支架tanδ接线
AX——高压绕组端子；ax——二次绕组端子；aDxD——剩余二次绕组端子；Cx——电容电桥端子
E——电桥接地端子；R4——电桥固定电阻；C4——电桥可调电容；Cn——标准电容；R3——电桥可调电阻
图1-7 常规法(反接线)接线
AX——高压绕组端子；ax——二次绕组端子；aDxD——剩余二次绕组端子；Cx——电容电桥端子
E——电桥接地端子；R4——电桥固定电阻；C4——电桥可调电容；Cn——标准电容；R3——电桥可调电阻
b) 绝缘支架tanδ和电容的测量。由于支架的电容量很小(一般为10pF～25pF)，因此按图1-6直接法测量的灵敏度很低，在强电场干扰下往往不易测准，建议使用间接法，按图1-4和图1-5两次测量后，用式(1)计算出绝缘支架的电容Cc和介质损耗因数tanδc，即：
Cc=Cb﹣Ca
tanδc=(Cbtanδb﹣Catanδa)/(Cb﹣Ca) (1)
式中：
Ca及tanδa——按图1-4接线测量的一次对二次绕组的电容及介损值；
Cb及tanδb——按图1-5接线测量的一次对支架与二次绕组并联的电容及介损值。
按图1-6测量时，为便于电桥平衡，需要在R4上再并接适当电阻，通常，取外并电阻后R1=R4/n(n=1、2、3、…、9)。此时，被试的tanδ值等于C4的微法值除以n，即tanδ=C4/n。
2.3 试验标准
串级式(分级绝缘)电压互感器20℃时的tanδ值应不大于表1-2中数值。
表1-2 串级式(分级绝缘)电压互感器测量tanδ的试验标准
电力活动中经常接触各种类型的电压、电流，电力工作者们都很熟悉，通过使用互感器来对各种不同伏安的电流进行统一协调，在使用互感器的过程中，互感器综合测试仪则是一款十分有必要使用的预防性测试设备，从安全的角度来讲，我们需要一款好用的互感器综合测试仪，来检测互感器的参数，那么互感器综合测试仪好不好？有哪些优点？我们一起来做分析。
电力工作中，预防性试验十分有必要，电力施工单位宁愿在电力安全预防性设备和试验上多花钱，也千万不要等事故发生了再花钱，这样得不偿失。互感器综合测试仪好不好？在电力测试活动中，互感器综合测试仪一般有着很全面的功能，它可以测试CT/PT的：“伏安特性”，“5％、10％和15％误差曲线”，“变比、极性”，“角差、比差”，“二次直阻”及“二次负载”，“二次回路”，“二次耐压”，退磁功能。在测量数据上确保精确，测试速度上快捷，互感器综合测试仪在操作使用方面非常简便易于操作，比较容易掌握。互感器综合测试仪是一款全自动的测试仪，在测试的全过程中自动记录测试数据，并且自动地将伏安特性曲线描绘并显示出来。
互感器综合测试仪还有一些强大的附加功能，超大容量的存储器，可以存储2000组数据，再也不用担心数据掉电而丢失了，另外还具备完善的数据查询，浏览，打印，清空等功能，互感器综合测试仪是一款单机一体化的测试设备，设备软件的升级也是根据厂家软件的升级一起免费升级。
一、电压互感器电气试验
1. 500kV电容型电压互感器
1.1 极间绝缘电阻测量
1.1.1 此项目周期不超过3年。
1.1.2 采用抗干扰型2500V绝缘电阻测试仪，分别测量A相C11、C12、C13的绝缘电阻。一般不低于5000MΩ，同时与历次试验结果相比，不应有明显下降。试验后充分放电。
1.1.3 B、C相测量步骤同上。
1.2 测量每节电容介损及电容量
1.2.1 此项目周期不超过3年。
1.2.2 采用抗干扰自动介损电桥，分别测量C11、C12、C13的介损和电容量。用绝缘杆将电桥高压引线屏蔽端和电桥Cx线芯线端分别挂接在相应的位置。
1.2.3 桥体可靠接地，做好现场周围安措，分别指定专人操作，专人监护，试验步骤按电桥操作说明进行。
1.2.4 记录好参数及现场温度，其介损值不大于0.5%，电容值不超出额定值的-5%～＋10%，若电容值大于出厂值的102%时应缩短试验周期。
1.2.5 断开电源，拆除引线。
2. 发电机出口电压互感器电气试验
2.1 绝缘电阻测量
2.1.1 此项目周期不超过3年，在大修后和必要时进行。
2.1.2 采用2500V绝缘电阻测试仪，绝缘电阻与历次试验结果和同类设备的试验结果相比无显著差别。
2.2 一次绕组直流电阻测试。
2.2.1 此项目在大修后或必要时进行。
2.2.2 直流电阻与初始值或出厂值相比，应无显著差别。
2.3 感应耐压试验
2.3.1 此项目在条件具备时进行。一般在大修后或必要时进行。
2.3.2 取下一次侧熔丝，做好感应耐压试验前的准备工作，由于发电机出口电压互感器为分级绝缘式，采用常规工频耐压无法进行，选择三倍频感应耐压较为可行，试验接线如图1-1：
变压器感应耐压试验原理接线图
SPD——三倍频发生器 TB——调压器
PT——被试互感器 V——交直流分压器
图1-1 变压器感应耐压试验原理接线图
2.3.3 三相分别加压54.4kV，持续时间40s，并随意注意有无异常情况的发生。
2.3.4 恢复设备正常接线。
二、电流互感器电气试验
1. 500kV电流互感器试验
1.1 绕组的绝缘电阻测量
1.1.1 此项目周期不超过3年，在大修后或必要时进行。
1.1.2 拉开电流互感器非断路器侧的接地刀闸，确认短路器处于断开位置。
1.1.3 在就地控制柜里，将二次绕组各出线端子短路接地。
1.1.4 采用抗电场干扰绝缘电阻测试仪测量A相一次绕组对二次及地的绝缘电阻，将绝缘电阻测试仪的L端引线用绝缘杆挂在电流互感器一次侧绕组连接排上，E端引线接地。绝缘电阻与以前测试值相比无太大变化。
1.1.5 用放电棒碰触绝缘电阻测试仪L端，进行充分放电。B、C相测量步骤同上。
1.2 主绝缘的tgδ(%)及电容量测量
1.2.1 采用抗干扰自动电桥反接法测量A相主绝缘的tgδ。
1.2.2 电桥可靠接地，做好现场安措，指定专人操作，专人监护。
1.2.3 开启电桥电源开关和内高压允许开关，进行加压前参数设置：反接、内Cn、异频、10kV。
1.2.4 设置正确后，启动电桥进入自动加压、测量状态。
1.2.5 记录试验数据，其电容量与初始值相比差别不超过±5%，其介损值不大于0.7%，超过0.5%或低于0.1%应采取相应措施后进行复试。B、C相测量步骤同上。
1.2.6 关闭各方面电源，拆除试验引线，恢复试前安措。
2. 220kV电流互感器试验
2.1 绕组的绝缘电阻测量
2.1.1 此项目周期不超过3年，在大修后或必要时进行。
2.1.2 拆开电流互感器一次绕组非断路器侧的连接线。联系网控将断路器断开。
2.1.3 在就地控制柜里，将二次绕组各出线端子短路接地。
2.1.4 采用抗电场干扰绝缘电阻测试仪测量A相一次绕组对二次及地的绝缘电阻，将绝缘电阻测试仪的L端引线接在用绝缘杆引下的电流互感器A相一次侧绕组连接排上(绝缘杆要搭接牢靠)，E端引线接地。绝缘电阻与以前测试值相比无太大变化。
2.1.5 用放电棒碰触绝缘电阻测试仪L端，进行充分放电。B、C相测量步骤同上
2.2 主绝缘的tgδ(%)及电容量测量
2.2.1 采用抗干扰自动电桥反接法测量主绝缘的tgδ。电桥引线Cx夹在绝缘杆引下的A相引线上。
2.2.2 电桥可靠接地，做好现场安措，指定专人操作，专人监护。
2.2.3 开启电桥电源开关和内高压允许开关，进行加压前参数设置：反接、内Cn、异频、10kV。
2.2.4 设置正确后，启动电桥进入自动加压、测量状态。
2.2.5 记录试验数据，其电容量与初始值相比差别不超过±5%，其介损值不大于0.8%，超过0.5%或低于0.1%应采取相应措施后进行复试。

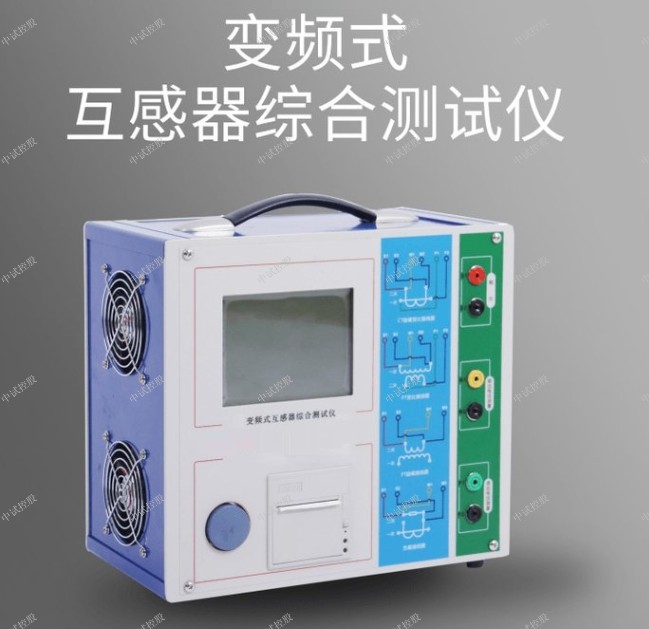

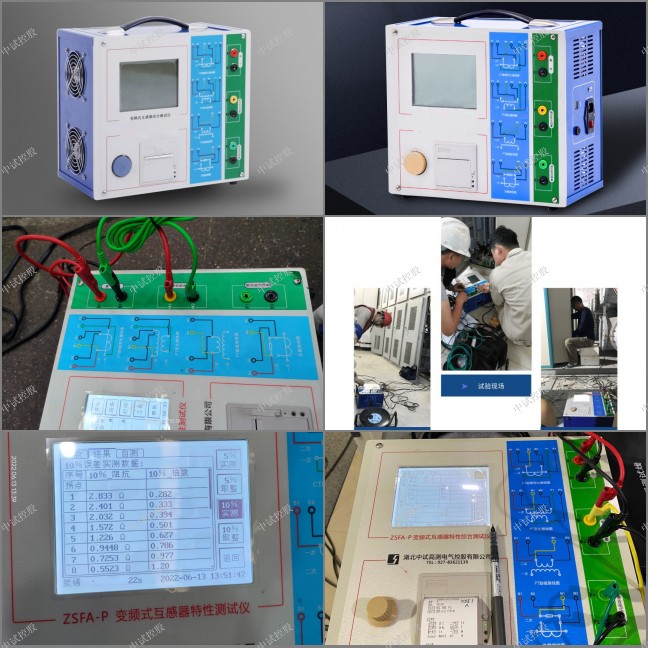

ZSCPT-120P变频互感器综合特性测试仪
参考标准：GB20840.1，GB20840.2，GB20840.3
ZSCPT-120P变频互感器综合特性测试仪是由本中试控股在广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代的电流、电压互感器测试仪器。装置采用高性能DSP和ARM、先进的制造工艺。用于保护类电流互感器（CT）及电压互感器（PT）多种参数的高精度测量。满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，满足各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。可实现一键完成CT直阻、励磁、变比和极性测试功能，自动化程度高、稳定可靠，在国内处于领先水
中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

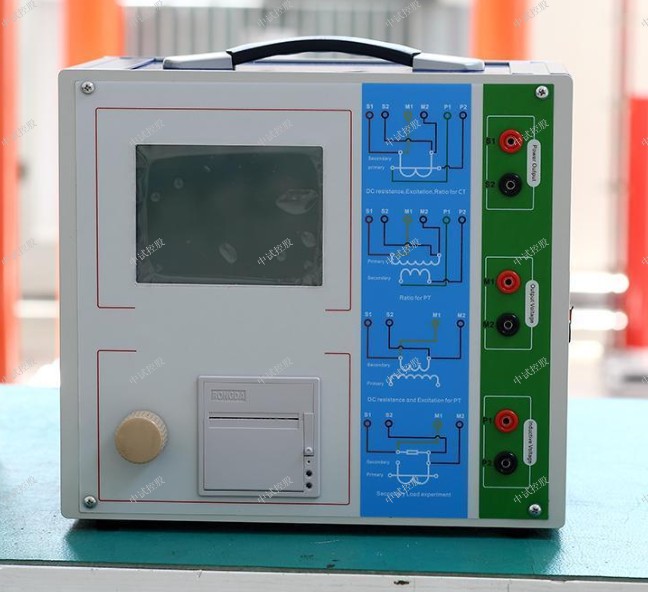

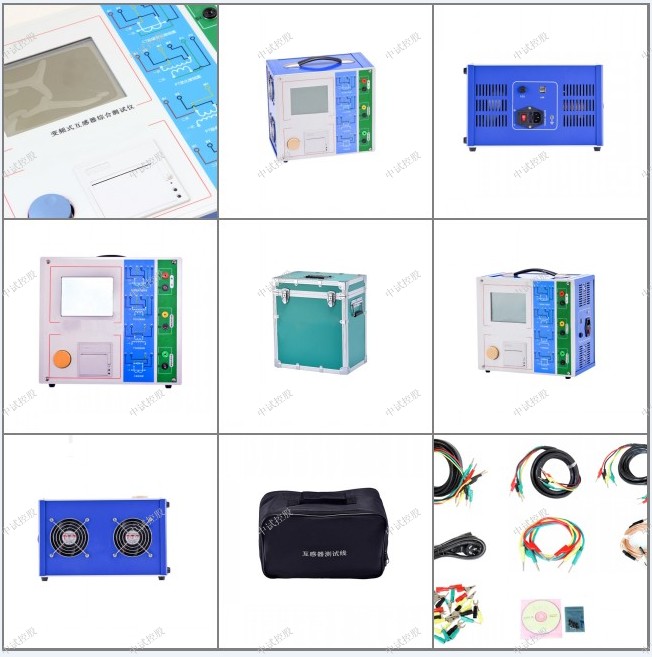

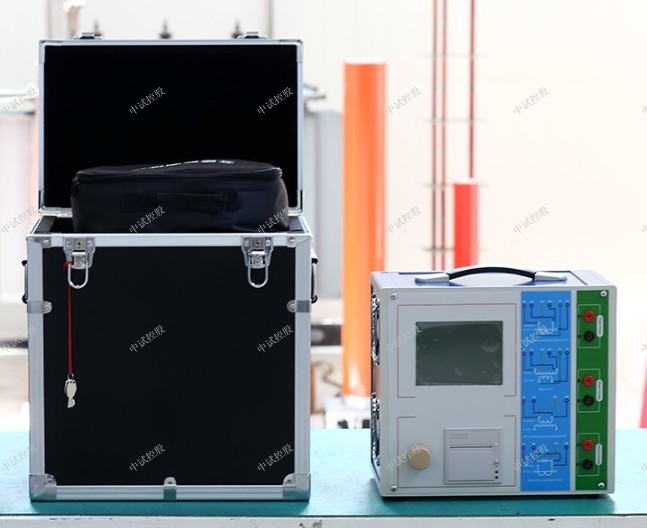

ZSCPT-120P变频互感器综合特性测试仪
ZSCPT-120P变频互感器综合特性测试仪技术特点
1、功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。
2、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
3、测试满足GB20840.1，GB20840.2 GB20840.3等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
4、基于先进的低频法测试原理，能应对拐点高达45KV的CT测试。
5、界面友好美观，全中文图形界面。
6、装置可存储2000组测试数据，掉电不丢失。试验完毕后用U盘存入PC机，用软件进行数据分析，并生成WORD报告。
7、测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。
8、易于携带，装置重量<9Kg。
ZSCPT-120P变频互感器综合特性测试仪技术参数
测试用途:保护类CT，保护类PT
输出0~180Vrms，12Arms，18A（峰值）
CT变比测量范围：1~40000，精度： ±0.2%
PT变比测量范围：1~40000，精度： ±0.2%
相位测量精度:±5min
分辨率：0.5min
二次绕组电阻测量:范围0~300Ω,精度:2%±2mΩ
交流负载测量:范围0~1000VA,精度:2%±0.2VA
输入电源电压:AC220V±10%，50Hz
工作环境温度：-10οC~50οC，湿度：≤90%
尺寸、重量:尺寸340mm x 300mm x 150mm重量<9kg
本测试仪支持把U盘转存的数据拷贝到电脑上位机软件里面去然后再进行编辑的能力，市面上一般的测试仪厂家都没有上位机软件，本中试控股配有上位机软件。
二、装置技术参数和硬件结
1、装置技术参数
（1）600A机型请参看以下参数：
电源输入电压 AC 220V
AC 220 V 分辨率
CT伏安特性试验 二次电流，二次电压 0～2500V，0～20A 0.1V、1mA
CT变比，比差角差试验 一次侧电流 0～600A 0.1A
二次额定电流 5A，1A 1mA
CT二次回路负载 二次电流 5A，1A 1mA
二次回路阻抗 0～10Ω 0.01Ω
CT一次通流 一次侧电流 0～600A 0.1A
PT伏安
特性试验 输出电压 0～200V 0.1V
输出电流 0～10A 1mA
PT变比，比差角差试验 一次侧电压 0～2500V 0.1V
二次额定电压 100V,100/ V ,100/3V
1mV
测量精度 伏安特性试验 < 0.5%
5%及10%误差曲线 < 1%
变比试验 < 0.5%
比差角差试验 < 1%
二次回路负载测试 < 0.5%
装置电源电压 AC 220V 50～60Hz
工作环境温度 -10℃ - +50℃
测试仪主机体积 500mm*310mm*375mm
测试仪主机重量 40kg
（2）1000A机型请参看以下参数：
电源输入电压 AC 220V
AC 220 V 分辨率
CT伏安特性试验 二次电流，二次电压 0～2500V，0～20A 0.1V、1mA
CT变比，比差角差试验 一次侧电流 0～1000A 0.1A
二次额定电流 5A，1A 1mA
CT二次回路负载 二次电流 5A，1A 1mA
二次回路阻抗 0～10Ω 0.01Ω
CT一次通流 一次侧电流 0～1000A 0.1A
PT伏安
特性试验 输出电压 0～200V 0.1V
输出电流 0～10A 1mA
PT变比，比差角差试验 一次侧电压 0～2500V 0.1V
二次额定电压 100V,100/ V ,100/3V
1mV
测量精度 伏安特性试验 < 0.5%
5%及10%误差曲线 < 1%
变比试验 < 0.5%
比差角差试验 < 1%
二次回路负载测试 < 0.5%
装置电源电压 AC 220V 50～60Hz
工作环境温度 -10℃ - +50℃
ZSCPT-120P变频互感器综合特性测试仪时功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。
ZSCPT-120P变频互感器综合特性测试仪
互感器综合特性测试仪一般指用于保护用互感器励磁特性试验，并具有对互感器进行绕组极性判别、变比检查、负荷误差测量等功能的仪器。本文主要根据互感器综合特性测试仪通用技术条件介绍测试仪电压示值误差、电流示值误差、变比等相关参数的检测试验。
一、互感器综合特性测试仪电压示值误差试验
对于具备外加电压示值误差试验功能的测试仪表可采用1a的方法进行误差试验；内部自带电压源的示值误差试验测试仪器可采用1b的方法进行误差试验。
在被试测试仪的输出(测量)电压满量程范围内，均匀地选取试验点(或最近示值点)，且不少于5点。当被试测试仪最高测量电压不大于650V时，标准可选用量程不低于700V的数字多用表直接测量；当被试测试仪最高测量电压大于650V时，标准应选用高压交流电压测量系统或标准电压互感器测量系统测量。
二、互感器综合特性测试仪电流示值误差试验
具有外施电流示值误差试验功能的测试仪采用图2a的方法进行误差试验；内施电流示值误差试验功能的测试仪采用
在被试测试仪的输出(测量)电流满量程范围内，均匀地选取试验点(或最近示值点)，且不少于5点。
当被试测试仪测量电流不大于3A时，标准可选用量程不低于3A的数字多用表直接测量；当被试测试仪测量电流大于3A时，标准应选用额定二次电流为1A的标准电流互感器测量系统测量。
三、互感器综合特性测试仪变比、极性试验
选用标准电流互感器作为标准，应至少选取200、500、1000、2000、5000在内的5个变比点和额定变比(电流互感器变比测量额定值大于500时)作为试验点。变比、极性试验原理接线图见下图3。
四、互感器综合特性测试仪二次回路阻抗测量误差试验
选用额定电流1A和5A的电流负荷箱作为标准，标准值由准确度不低于0.2级的互感器负荷箱校准装置、负荷测试仪和/或多功能数字表进行标定。二次回路阻抗测量误差试验原理接线图见下图4。
五、互感器综合特性测试仪二次绕组电阻和二次回路电阻测量误差试验
选用额定电流1A的标准电阻箱作为标准，且至少应包括在内的10个标准电阻值。二次绕组电阻和二次回路电阻测量试验原理接线图见图5。
六、互感器综合特性测试仪电流互感器励磁特性测量误差比对试验
1、采用多台性能稳定的电流互感器测量
采用多台性能稳定的电流互感器为比对用试品时，应符合以下要求：
1) 励磁特性曲线的20%~110%额定拐点电动势的范围内，在相同电压示值下，电流示值的年变化率应不大于0.04X，单位为A。其中X是励磁特性曲线上对应的电压值与额定拐点电动势的比值。
2) 励磁特定曲线大于110%额定拐点电动势的范围内，在相同电压示值下，电流示值的年变化应不大于7.5%。
3) 比对用试品采用冷轧硅钢片(或卷铁心)为铁心。
4) 比对用试品宜具有多种分接头。
5) 应具备绕组和二次端子能够承受20KV及以上电压的比对用试品。
ZSDW-5A大型地网接地电阻测试仪是大家在做高压电力试验，尤其是在野外进行试验的是，经常需要用到的设备，因此不论是在选择设备，还是在使用设备的时候，都需要格外注意。
ZSCPT-120P 变频互感器综合特性测试仪在配电运行过程中高质量的设备维护工作能够起到重要与必要的优化效果。因此电力系统工作人员需要对于配电运行所必需的设备进行长期、高效的维护，从而能够从不同的方面来为配电运行的长期进行提供良好的外部环境。
大家都知道互感器是电力系统中很重要的设备，常见的有电压互感器和电流互感器，它们的主要区别是正常运行时工作状态大不相同，主要表现为：
1、电流互感器二次可以短路，但是不得开路;电压互感器二次可以开路，但是不得短路
2、对于二次侧的负荷来说，电压互感器的一次内阻抗较小甚至可以忽略不计，大可以认为电压互感器是一个电压源;而电流互感器的一次却内阻很大，以至可以认为是一个内阻无穷大的电流源。
3、电压互感器正常工作时的磁通密度接近饱和值，故障时候磁通密度下降;电流互感器正常工作时磁通密度很低，而短路时由于一次侧短路电流变得很大，使磁通密度大大增加，有时甚至远远超过饱和值。
4、电压互感器是用来测量电网高电压的特殊变压器，它能将高电压按规定比例转换为较低的电压后，再连接到仪表上去测量。电压互感器，原边电压无论是多少伏，而副边电压一般均规定为100伏，以供给电压表、功率表及千瓦小时表和继电器的电压线圈所需要的电压。
把大电流按规定比例转换为小电流的电气设备，称为电流互感器。电流互感器副边的电流一般规定为5安或1安，以供给电流表、功率表、千瓦小时表和继电器的电流线圈电流。
电流互感器的作用
电流互感器把大电流按一定比例变为小电流，提供各种仪表使用和继电保护用的电流，并将二次系统与高电压隔离。它不仅保证了人身和设备的安全，也使仪表和继电器的制造简单化、标准化，提高了经济效益。

假如不是在实验室环境下，测验仪必需求牢靠接地衔接后才能够运用。接地点的选择应当尽量接近测验目标。
1——一次绕组；2——电容屏；3——二次绕组及铁芯；4——末屏
4.2 判断和标准
电容型电流互感器一次绕组对末屏tanδ的试验结果判断标准应不大于表1-1中的数值，电容量与初始值或出厂值差别超出±5%范围时应查明原因；当末屏绝缘电阻小于1000MΩ时应测量末屏对地的tanδ，其值不大于2%。
注：油纸电容型tanδ一般不进行温度换算，当tanδ值与出厂值或上次试验比较有明显增长时，应综合分析tanδ与温度、电压的关系，当tanδ随温度明显变化或试验由10kV升到Um/√3时，tanδ增量超过±0.3%，不应继续运行。
1、电磁式全绝缘电压互感器
1.1 试验接线
可以采用将一次绕组短路加压，各二次绕组均短路，接西林电桥Cx点的正接法来测量tanδ及电容值；也可以采用对电桥的E点加压，将一次绕组短路，接QS1电桥的Cx点，其各二次绕组均短路直接接地的反接法。
1.2 判断和标准
电磁式电压互感器在交接试验时，35kV油浸式的tanδ(%)可参照DL/T 596规定判断。35kV以上的，在试验电压为10kV时，按制造厂试验方法测得的tanδ值不应大于出厂试验值的130%。
运行中电磁式电压互感器的tanδ(%)值按DL/T 596规定判断。
2、串级式电压互感器
2.1 绕组结构
图1-1为220kV串级式电压互感器的绕组及结构布置图。一次绕组分成4段，绕在两个铁芯上；两个铁芯被支撑在绝缘支架上，铁芯对地分别处于3/4和1/4的工作电压，一次绕组最末一个静电屏(共有4个静电屏)与末端“X”相连接，“X”点运行中直接接地。末电屏外是二次绕组ax和剩余二次绕组aDxD“X”与ax绕组运行中的电位差仅100/√3V，它们之间的电容量约占整体电容量的80%。110kV级的绕组及结构布置与220kV级类似，一次绕组共分2段，只有一个铁芯，铁芯对地电压为1/2的工作电压。
图1-1 220kV串级式电压互感器原理接线图
1——静电屏蔽层；2——一次绕组(高压)；3——铁芯；4——平衡绕组
5——连耦绕组；6——二次绕组；7——剩余二次绕组；8——支架
2.2 试验方法和接线
测量串级式电压互感器tanδ和电容的主要方法有：末端加压法、末端屏蔽法、常规试验法和自激法。末端加压法采用较广，它的优点是电压互感器A点接地，抗电场干扰能力较强，不足之处是存在二次端子板的影响，且不能测绝缘支架的tanδ值；末端屏蔽法“X”接屏蔽能排除端子板的影响，能测出绝缘支架的tanδ值。电压互感器的预防性试验规定，必须增加对绝缘支架的介质损失值的测试项目，因此DL/T 596建议采用末端屏蔽法试验。自激法抗干扰力差，一般较少采用。
a) 试验接线和方法如图1-2～图1-6和表1-1所示。
图1-2 末端加压法测量接线
AX——高压绕组端子；ax——二次绕组端子；aDxD——剩余二次绕组端子；Cx——电容电桥端子
E——电桥接地端子；R4——电桥固定电阻；C4——电桥可调电容；Cn——标准电容；R3——电桥可调电阻
图1-3 末端加压法测量对剩余二次绕组端部tanδ的接线
AX——高压绕组端子；ax——二次绕组端子；aDxD——剩余二次绕组端子；Cx——电容电桥端子
E——电桥接地端子；R4——电桥固定电阻；C4——电桥可调电容；Cn——标准电容；R3——电桥可调电阻
图1-4 末端屏蔽法：电压互感器底座接地测量一次对二次绕组的试验接线(测出Ca及tanδa)
AX——高压绕组端子；ax——二次绕组端子；aDxD——剩余二次绕组端子；Cx——电容电桥端子
E——电桥接地端子；R4——电桥固定电阻；C4——电桥可调电容；Cn——标准电容；R3——电桥可调电阻
图1-5 末端屏蔽法：电压互感器底座对地绝缘测量一次对支架与二次绕组并联的试验接线(测出Cb及tanδb)
AX——高压绕组端子；ax——二次绕组端子；aDxD——剩余二次绕组端子；Cx——电容电桥端子
E——电桥接地端子；R4——电桥固定电阻；C4——电桥可调电容；Cn——标准电容；R3——电桥可调电阻
图1-6 末端屏蔽法直接测量支架tanδ接线
AX——高压绕组端子；ax——二次绕组端子；aDxD——剩余二次绕组端子；Cx——电容电桥端子
E——电桥接地端子；R4——电桥固定电阻；C4——电桥可调电容；Cn——标准电容；R3——电桥可调电阻
图1-7 常规法(反接线)接线
AX——高压绕组端子；ax——二次绕组端子；aDxD——剩余二次绕组端子；Cx——电容电桥端子
E——电桥接地端子；R4——电桥固定电阻；C4——电桥可调电容；Cn——标准电容；R3——电桥可调电阻
b) 绝缘支架tanδ和电容的测量。由于支架的电容量很小(一般为10pF～25pF)，因此按图1-6直接法测量的灵敏度很低，在强电场干扰下往往不易测准，建议使用间接法，按图1-4和图1-5两次测量后，用式(1)计算出绝缘支架的电容Cc和介质损耗因数tanδc，即：
Cc=Cb﹣Ca
tanδc=(Cbtanδb﹣Catanδa)/(Cb﹣Ca) (1)
式中：
Ca及tanδa——按图1-4接线测量的一次对二次绕组的电容及介损值；
Cb及tanδb——按图1-5接线测量的一次对支架与二次绕组并联的电容及介损值。
按图1-6测量时，为便于电桥平衡，需要在R4上再并接适当电阻，通常，取外并电阻后R1=R4/n(n=1、2、3、…、9)。此时，被试的tanδ值等于C4的微法值除以n，即tanδ=C4/n。
2.3 试验标准
串级式(分级绝缘)电压互感器20℃时的tanδ值应不大于表1-2中数值。
表1-2 串级式(分级绝缘)电压互感器测量tanδ的试验标准
电力活动中经常接触各种类型的电压、电流，电力工作者们都很熟悉，通过使用互感器来对各种不同伏安的电流进行统一协调，在使用互感器的过程中，互感器综合测试仪则是一款十分有必要使用的预防性测试设备，从安全的角度来讲，我们需要一款好用的互感器综合测试仪，来检测互感器的参数，那么互感器综合测试仪好不好？有哪些优点？我们一起来做分析。
电力工作中，预防性试验十分有必要，电力施工单位宁愿在电力安全预防性设备和试验上多花钱，也千万不要等事故发生了再花钱，这样得不偿失。互感器综合测试仪好不好？在电力测试活动中，互感器综合测试仪一般有着很全面的功能，它可以测试CT/PT的：“伏安特性”，“5％、10％和15％误差曲线”，“变比、极性”，“角差、比差”，“二次直阻”及“二次负载”，“二次回路”，“二次耐压”，退磁功能。在测量数据上确保精确，测试速度上快捷，互感器综合测试仪在操作使用方面非常简便易于操作，比较容易掌握。互感器综合测试仪是一款全自动的测试仪，在测试的全过程中自动记录测试数据，并且自动地将伏安特性曲线描绘并显示出来。
互感器综合测试仪还有一些强大的附加功能，超大容量的存储器，可以存储2000组数据，再也不用担心数据掉电而丢失了，另外还具备完善的数据查询，浏览，打印，清空等功能，互感器综合测试仪是一款单机一体化的测试设备，设备软件的升级也是根据厂家软件的升级一起免费升级。
一、电压互感器电气试验
1. 500kV电容型电压互感器
1.1 极间绝缘电阻测量
1.1.1 此项目周期不超过3年。
1.1.2 采用抗干扰型2500V绝缘电阻测试仪，分别测量A相C11、C12、C13的绝缘电阻。一般不低于5000MΩ，同时与历次试验结果相比，不应有明显下降。试验后充分放电。
1.1.3 B、C相测量步骤同上。
1.2 测量每节电容介损及电容量
1.2.1 此项目周期不超过3年。
1.2.2 采用抗干扰自动介损电桥，分别测量C11、C12、C13的介损和电容量。用绝缘杆将电桥高压引线屏蔽端和电桥Cx线芯线端分别挂接在相应的位置。
1.2.3 桥体可靠接地，做好现场周围安措，分别指定专人操作，专人监护，试验步骤按电桥操作说明进行。
1.2.4 记录好参数及现场温度，其介损值不大于0.5%，电容值不超出额定值的-5%～＋10%，若电容值大于出厂值的102%时应缩短试验周期。
1.2.5 断开电源，拆除引线。
2. 发电机出口电压互感器电气试验
2.1 绝缘电阻测量
2.1.1 此项目周期不超过3年，在大修后和必要时进行。
2.1.2 采用2500V绝缘电阻测试仪，绝缘电阻与历次试验结果和同类设备的试验结果相比无显著差别。
2.2 一次绕组直流电阻测试。
2.2.1 此项目在大修后或必要时进行。
2.2.2 直流电阻与初始值或出厂值相比，应无显著差别。
2.3 感应耐压试验
2.3.1 此项目在条件具备时进行。一般在大修后或必要时进行。
2.3.2 取下一次侧熔丝，做好感应耐压试验前的准备工作，由于发电机出口电压互感器为分级绝缘式，采用常规工频耐压无法进行，选择三倍频感应耐压较为可行，试验接线如图1-1：
变压器感应耐压试验原理接线图
SPD——三倍频发生器 TB——调压器
PT——被试互感器 V——交直流分压器
图1-1 变压器感应耐压试验原理接线图
2.3.3 三相分别加压54.4kV，持续时间40s，并随意注意有无异常情况的发生。
2.3.4 恢复设备正常接线。
二、电流互感器电气试验
1. 500kV电流互感器试验
1.1 绕组的绝缘电阻测量
1.1.1 此项目周期不超过3年，在大修后或必要时进行。
1.1.2 拉开电流互感器非断路器侧的接地刀闸，确认短路器处于断开位置。
1.1.3 在就地控制柜里，将二次绕组各出线端子短路接地。
1.1.4 采用抗电场干扰绝缘电阻测试仪测量A相一次绕组对二次及地的绝缘电阻，将绝缘电阻测试仪的L端引线用绝缘杆挂在电流互感器一次侧绕组连接排上，E端引线接地。绝缘电阻与以前测试值相比无太大变化。
1.1.5 用放电棒碰触绝缘电阻测试仪L端，进行充分放电。B、C相测量步骤同上。
1.2 主绝缘的tgδ(%)及电容量测量
1.2.1 采用抗干扰自动电桥反接法测量A相主绝缘的tgδ。
1.2.2 电桥可靠接地，做好现场安措，指定专人操作，专人监护。
1.2.3 开启电桥电源开关和内高压允许开关，进行加压前参数设置：反接、内Cn、异频、10kV。
1.2.4 设置正确后，启动电桥进入自动加压、测量状态。
1.2.5 记录试验数据，其电容量与初始值相比差别不超过±5%，其介损值不大于0.7%，超过0.5%或低于0.1%应采取相应措施后进行复试。B、C相测量步骤同上。
1.2.6 关闭各方面电源，拆除试验引线，恢复试前安措。
2. 220kV电流互感器试验
2.1 绕组的绝缘电阻测量
2.1.1 此项目周期不超过3年，在大修后或必要时进行。
2.1.2 拆开电流互感器一次绕组非断路器侧的连接线。联系网控将断路器断开。
2.1.3 在就地控制柜里，将二次绕组各出线端子短路接地。
2.1.4 采用抗电场干扰绝缘电阻测试仪测量A相一次绕组对二次及地的绝缘电阻，将绝缘电阻测试仪的L端引线接在用绝缘杆引下的电流互感器A相一次侧绕组连接排上(绝缘杆要搭接牢靠)，E端引线接地。绝缘电阻与以前测试值相比无太大变化。
2.1.5 用放电棒碰触绝缘电阻测试仪L端，进行充分放电。B、C相测量步骤同上
2.2 主绝缘的tgδ(%)及电容量测量
2.2.1 采用抗干扰自动电桥反接法测量主绝缘的tgδ。电桥引线Cx夹在绝缘杆引下的A相引线上。
2.2.2 电桥可靠接地，做好现场安措，指定专人操作，专人监护。
2.2.3 开启电桥电源开关和内高压允许开关，进行加压前参数设置：反接、内Cn、异频、10kV。
2.2.4 设置正确后，启动电桥进入自动加压、测量状态。
2.2.5 记录试验数据，其电容量与初始值相比差别不超过±5%，其介损值不大于0.8%，超过0.5%或低于0.1%应采取相应措施后进行复试。
