中试控股技术研究院鲁工为您讲解：变频谐振装置（电力院）

专业制造：变频串联谐振耐压试验装置

执行标准：DL/T 474.4-2018

简易读懂：变频串联谐振耐压试验装置可以做什么?

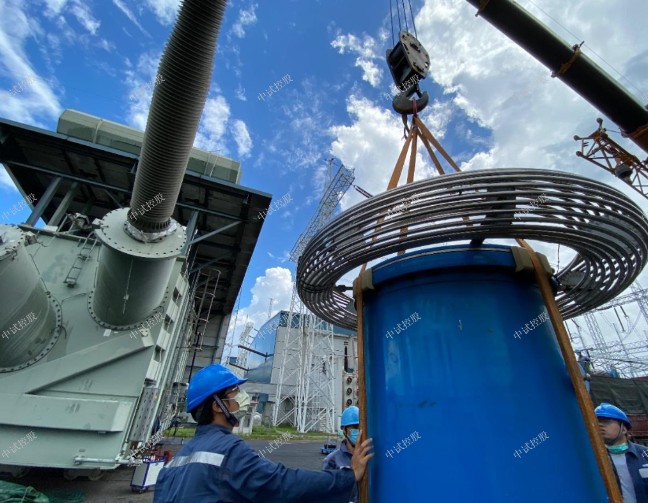

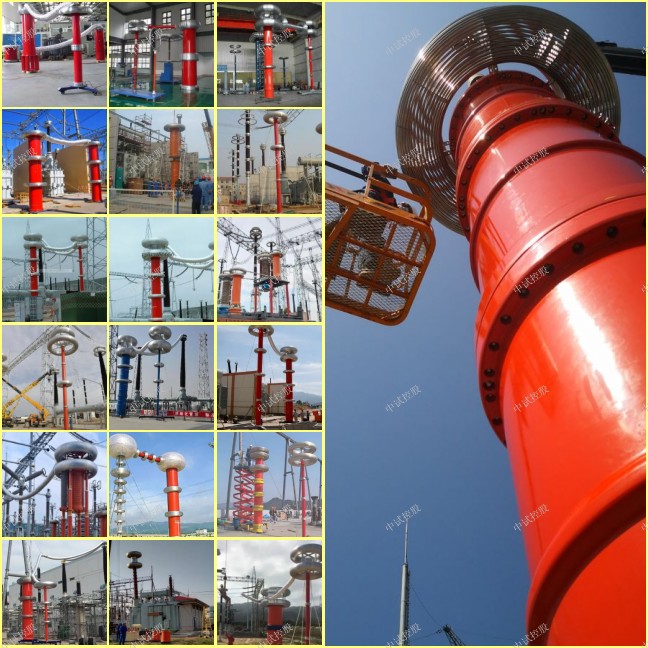

变频串联谐振成套耐压试验装置适用于大容量，高电压的电容性试品的交接和预防性试验.

主要针对电力电缆、变压器、断路器/开关、开关柜、避雷器、电压互感器、电流互感器、套管、支柱绝缘子、电抗器、母线、隔离开关、输电线路、发电机、电动机、熔断器、电容器、隔离开关、接触器、配电箱、绝缘材质、变电站系统的交流耐压试验。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

组成部分：变频电源主机、激励变压器、电抗器、电容分压器、补偿电容器、测试附件组成。

适用电压等级：6kV、10kV、35kV、66kV、110kV、220kV、330kV、500kV、750kV、1000kV，也可以定制不同的电压等级规格。

如何选择合适的变频串联谐振耐压试验装置？
为了选对规格，请提供以下技术参数
1、电力变压器：电压等级，大容量，试验性质（中性点耐压或全绝缘耐压）单相对地电容量；
2、电力电缆：电压等级，大长度，截面积；
3、发电机、电动机：电压等级（出口电压或称工作电压），试验电压（耐压值）单相对地电容量范围（如0.2-0.55uF等）；
4、开关、绝缘子、PT、CT、绝缘工器具、母线：电压等级（或称工作电压）；试验电压（耐压值）；
5、CVT效验：电压等级或称工作电压，试验电压（耐压值）电容量范围（如0.005-0.02uF）。

ZSBP-756KVA/54KV变频串联谐振成套试验装置

一、适用范围
1.20kV，300平方毫米交联电缆6000m，电容量≤1.433μF，试验频率30-300Hz，试验电压45kV。
2.10kV/1000kVA变压器的交流耐压试验， 电容量≤0.01μF，试验频率45-65Hz，试验电压不超过35kV。
3.10kv所有被试品
4. 环境温度：－150C –45 0C;
5. 相对湿度：≤90%RH;
6. 海拔高度:  ≤2500米；
二、系统主要性能及参数
1、电源电压：   380V±10%、50Hz；
  2、额定容量： 756KVA；
  3、输出电压：     45KV，
  4、输出电流：  1.4A. 16.8A
  5、输出电压波形:  正弦波；
6、输出电压波形畸变率: ≤0.5% ；
7、允许连续工作时间：额定输出电流下持续运行时间为60分钟；
  8、输出频率范围:     30～300Hz ；
    9、品质因数:         ≥30
10、系统噪声:       ≤60db
11、系统测量精度:    1.0级
12、频率分辨率:      0.01Hz
13、频率不稳定度:    ≤0.05%
14、环境温度：       -25℃～ +55℃
相对湿度:       ≤90%
海拔高度:       ≤2000m
15、具备手动试验/自动调谐/自动试验模式。
16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。
17、具备试验电压、时间、试验频率范围等试验参数设置功能。
18  具备过电压、过电流、过热保护功能。
19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。
20、具备各种数据打印功能。
三、设备制造遵循的国家标准和行业标准
GB7328-87              << 变压器和电抗器的声级测量>>
GB1094                <<电力变压器>>
GB/T16927.1-2-1997     <<高电压试验技术>>
ZBK41006-89            <<试验变压器>>
GB4208                 <<外壳防护等级>>
GB2900                 <<电工名词术语>>
GB5273                  <<变压器、高压电器和套管的端子>>
GB191                  <<包装储运标志>>
GB10327               <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》
GB10229-88             <<电抗器>>
IEC358(1990)           <<耦合电容器和电容分压器>>
IEC1000                <<电磁兼容性>>
GB4793-1984             电子测量仪器安全要求
四、系统配置及具体参数
1、变频控制电源50KW                1台
a) 变频控制电源采用高压耐压试验专用变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。
b) 额定输出容量: 50KW
c) 工作电源:      交流380V、50Hz 。
d) 输出电压:      0～500V可调。
e) 输出电压不稳定度≤0.05%
f) 最大输出电流:  100A
g) 输出波形:正弦波,      波形畸变率:≤0.5%
h) 频率调节范围:  30～300Hz
频率调节分辨率: 0.001 Hz
i) 连续运行时间: 大于1小时
j) 噪声水平:≤ 60dB
k) 变频电源采用高性能专用微机控制电压、频率调节
l) 变频电源配备专用引线和插头与其他设备进行连接。
m) 保   护 ：具有过压、过流、过热、放电保护功能。
n) 具备手动试验/自动调谐/自动试验三种模式,并可任意切换。
具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。
具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。
  O) 重   量： 26Kg
2、 励磁变压器50KVA            1台
a) 额定容量:   50KVA
b) 输入电压:    500V
c) 输出电压： 2KV;  2.8KV
d) 工作频率范围： 30～300Hz
e) 连续运行时间: 大于1小时
f) 电压比测量误差: 小于1%
g) 结构： 采用干式结构,绝缘耐热等级H级,满足干式变压器国家规范要求；
高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；
内置过电压保护,防止击穿反击。
  h) 重   量：    50Kg ;
3、高压电抗器 63/45       12台
a) 额定容量：   63KVA
b) 额定电压：   45KV
c) 额定电流：   1.4A
e) 品质因素：  Q≥30
f) 结    构：  干式；
    g)  重    量： 60Kg/台
h) 连续运行时间：≥ 1小时
4、 电容分压器  60/0.001                1台
a) 额定电压：    60KV
b) 工作频率：    30～300Hz
c) 分 压 比：    1000：1
d) 分压比误差：  ≤1%,
e) 测量精度：    交流有效值1.0级
f) 介质损耗：    tgδ≤0.5% ;
g) 重    量：    10Kg
h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。
五、供货清单一览表
序号 设备名称 型号规格 单位 数量
1 变频电源 50KW 台 1
2 励磁变压器 50KVA 台 1
3 高压电抗器 63/45(45KV/1.4A) 台 12
4 电容分压器 60/0.001（60KV） 台 1
5 附件测试线一套 套 1
六、出厂检验
本装置出厂前，对各组成单元设备及成套装置分别按下列试验项目进行出厂前试验，试验结果完全符合协议及以下标准要求后方可出厂。
1、变频电源
1）绝缘电阻测试
2）耐压试验：2000V，1分钟
3）负载试验：在满负荷下，各器件的温升不大于45K 。
2、励磁变压器
1）直流电阻测量
  2）变比测量
  3）空载电流及空载损耗
  4）短路阻抗和负载损耗
  5）绝缘电阻测试
  6）温升试验：额定容量下运行60min,温升不大于65K
 3、电抗器试验
1）直流电阻测量
2）电感量测量
3）交流耐压试验
温升试验：额定容量下运行60min,温升不大于65K
      4、成套装置试验
（1） 耐压试验：1.1额定电压下，耐压1min；
（2） 短路试验：电压为0.5U，0.8U，1.0U的条件下，将高压输出突发短路3次，保护装置可靠动作，各单元完好。
（3）噪音小于60dB。
