中试控股技术研究院鲁工为您讲解：

ZSBP-50kVA/50kV调频式串联谐振试验装置

参考标准：DL/T 474.4-2018

简易读懂：变频串联谐振耐压试验装置可以做什么?
变频串联谐振成套耐压试验装置适用于大容量，高电压的电容性试品的交接和预防性试验.

主要针对电力电缆、变压器、断路器/开关、开关柜、避雷器、电压互感器、电流互感器、套管、支柱绝缘子、电抗器、母线、隔离开关、输电线路、发电机、电动机、熔断器、电容器、隔离开关、接触器、配电箱、绝缘材质、变电站系统的交流耐压试验。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

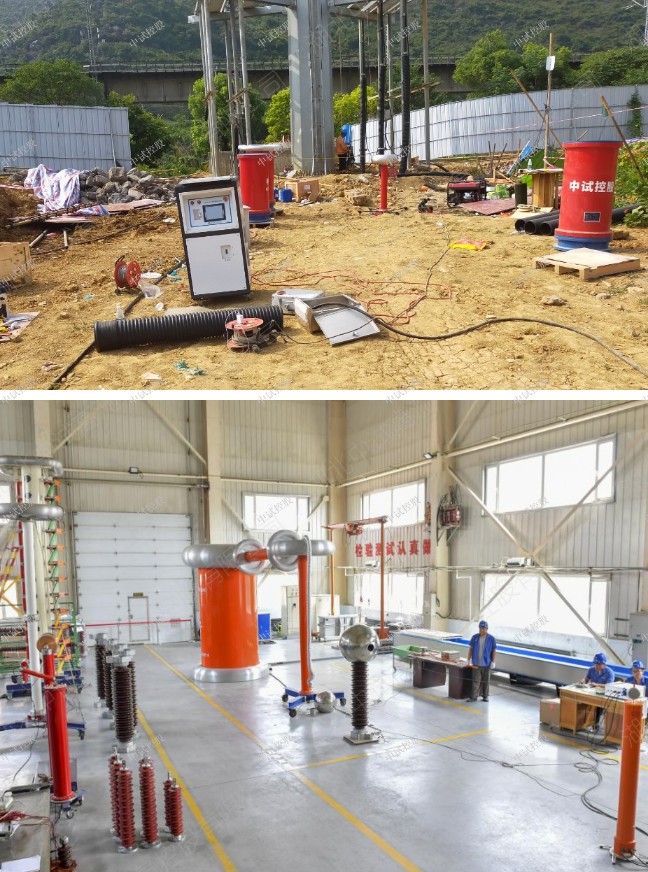

ZSBP-50kVA/50kV调频式串联谐振试验装置组成部分：变频电源主机、激励变压器、电抗器、电容分压器、补偿电容器、测试附件组成。

适用电压等级：6kV、10kV、35kV、66kV、110kV、220kV、330kV、500kV、750kV、1000kV，也可以定制不同的电压等级规格。

如何选择合适的变频串联谐振耐压试验装置？
为了选对规格，请提供以下技术参数
1、电力变压器：电压等级，大容量，试验性质（中性点耐压或全绝缘耐压）单相对地电容量；
2、电力电缆：电压等级，大长度，截面积；
3、发电机、电动机：电压等级（出口电压或称工作电压），试验电压（耐压值）单相对地电容量范围（如0.2-0.55uF等）；
4、开关、绝缘子、PT、CT、绝缘工器具、母线：电压等级（或称工作电压）；试验电压（耐压值）；
5、CVT效验：电压等级或称工作电压，试验电压（耐压值）电容量范围（如0.005-0.02uF）。

50kVA/50kV调频式串联谐振试验装置技术指标
一、适用范围
            1．满足10kV/300mm2长度≤1km电缆的变频交流耐压试验，试验频率30~300HZ,电容量≤0.37μF，试验电压22kV。
            2．满足10kV变电站系统设备（断路器，母线，绝缘子，开关等电气设备）的交流耐压，试验频率30~300Hz，试验电压≤42kV。
二、装置特点


            1)  自动寻找谐振点，频率范围20-300Hz,频率分辨率0.1Hz；


            2)  自动升压试验,用户可设置试验程序,系统自动按设置的程序完成试验过程；


            3)  自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据；


            4)  五种保护功能：具有过压、过流、断电、闪络及全压输出保护功能；


            n 过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置；


            n 过流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置；


            n 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿；


            n 断电保护：试验电源断电后，装置能快速保护；


            n 全压输出保护：在调压过程中，严格保证变频电源不会全电压输出；


            5)  液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流
三、成套装置技术参数


            1.      额定容量：50kVA；


            2.      输入电源：单相380V电压，频率为50Hz；


            3.      输出电压：50kV；25kV；


            4.      输出电流：1A；2A


            5.      工作频率：30-300Hz；


            6.      波形畸变率：输出电压波形畸变率≤1%；


            7.      工作时间：额定负载下允许连续15min；过压1.1倍1分钟；


            8.      温   升：额定负载下连续运行15min后温升≤65K；


            9.      品质因素：装置自身Q≥30(f=45Hz)；


            10.    保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；


            11.    测量精度：系统有效值1.5级；


            12.    使用环境：


                     环境温度：－150C–450C;


                     相对湿度：≤90%RH;


                     海拔高度: ≤2500米；
四、部件装置技术参数
           1.       激励变压器  4.5kVA/1.5kV/3kV/0.4kV          1台
           a)       额定容量：4.5kVA；
           b)       输入电压：400V，单相；
           c)       输出电压：1.5kV；3kV；
           d)       结   构：干式；
           e)       重   量：约28kg；
           2.       变频电源   4.5kW/380V                    1台
           a)       额定输出容量：4.5kW
           b)       工作电源：380±10%V（单相），工频
           c)       输出电压：0 – 400V，单相
           d)       额定输入电流：12A
           e)       额定输出电流：12A
           f)        输出波形：正弦波
           g)       电压分辨率：0.01kV
           h)       电压测量精度：0.5%
           i)         频率调节范围：30 – 300Hz
           j)         频率调节分辨率：≤0.1Hz
           k)       频率稳定度：    0.1%
           l)         运行时间：额定容量下连续15min
           m)      额定容量下连续运行15min元器件最高温度≤65K
           n)       噪声水平：≤50dB
           o)       重量约18kg
           3.       高压电抗器   25kVA/25kV                 2节
           a)       额定容量：25kVA;
           b)       额定电压：25kV；
           c)       额定电流：1A；
           d)       电感量：100H/单节；
           e)       品质因素：Q≥30 (f=45Hz)；
           f)        结   构：干式；
           g)       重   量：约22kg；
           4.       电容分压器FRC-50kV -3000 pF                    1套
           a)       额定电压：50kV
           b)       高压电容量：3000pF
           c)       介质损耗：tgσ≤0.5%；
           d)       分压比：1000：1
           e)       测量精度：有效值1.5级;
           f)        重   量：约8kg；
五、供货清单
1 激励变压器 4.5kVA/1.5kV/3kV/0.4kV 台 1
2 变频电源 4.5kW/380V 台 1
3 高压电抗器 25kVA/25kV 台 2
4 电容分压器 FRC -50kV/3000pF 套 1
5 试验线 包 1
六、设备遵循标准
           GB10229-88            《电抗器》
           GB1094                  《电力变压器》
           GB50150-2006        《电气装置安装工程电气设备交接试验标准》
           DL/T 596-1996       《电力设备预防性试验规程》
           GB1094.1-GB1094.6-96  《外壳防护等级》
           GB2900                       《电工名词术语》
           GB/T16927.1~2-1997   《高电压试验技术》
