中试控股局放仪业内知名专家鲁工为您诠释：GIS/GCB及开关柜局部放电分析仪

电气设备检修技术的发展大致可以分为三个阶段，即故障检修、定期检修和状态检修，状态检修以可靠性为主，它是根据设备的状态而执行的预防性作业。作为电力系统运行的首要要求，供电可靠性日益凸显其重要性，因此状态检修逐步取代了以往的定期预防性检修。状态检修通过对设备关键参数的测量来识别其已有的或潜在的劣化迹象，可在设备不停运的情况下对其进行状态评估。
ZSJF-9209A局部放电巡检仪(电缆、变压器)针对带电巡检的特点，采用高频电流及超声波两种检测法，其体积小，性能优异，易于操作。可对电缆、变压器（电抗器）等接地线进行测量。本系统采用现代电子和计算机综合技术，实现信号放大（模拟、电子、数字）、滤波、数据采集、数据处理、图形显示、试验报告自动生成，从而完成局部放电的测量、分析。

ZSJF-9900局部放电综合试验仪用于高压开关柜、环网柜、变压器、GIS、架空线路、电缆终端、电缆分支箱等设备的绝缘状态检测与评估。

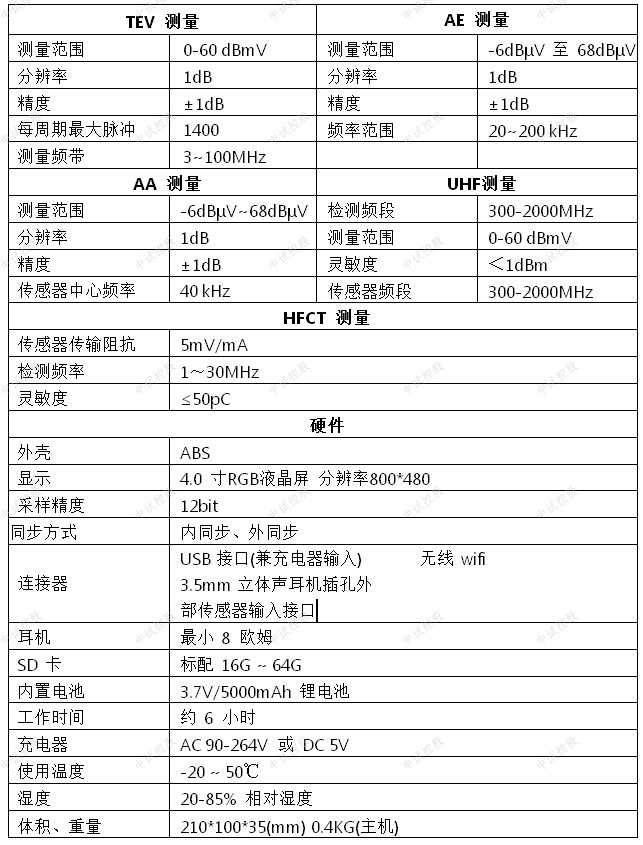

ZSJF-9900局部放电综合试验仪参数指标
TEV测量：测量范围0-60 dBmV，分辨率1dB，精度±1dB，每周期最大脉冲1400，测量频带3~100MHz。
AE测量：测量范围-6dBμV 至 68dBμV，分辨率1dB，精度±1dB，频率范围20~200 kHz。
AA测量：测量范围-6dBμV~68dBμV，分辨率1dB，精度±1dB，传感器中心频率40 kHz。
UHF测量：检测频段300-2000MHz，测量范围0-60 dBmV，灵敏度＜1dBm，传感器频段300-2000MHz。
HFCT测量：传感器传输阻抗5mV/mA，检测频率1～30MHz，灵敏度≤50pC。
ZSJF-9900局部放电综合试验仪硬件：
外壳ABS
显示：4.0 寸RGB液晶屏 分辨率800*480
采样精度：12bit
同步方式：内同步、外同步
连接器：USB 接口(兼充电器输入)
3.5mm： 立体声耳机插孔
外部传感器输入接口：无线 wifi
耳机：最小 8 欧姆
SD卡：标配 16G ~ 64G
内置电池：3.7V/5000mAh 锂电池
工作时间：约 6 小时
充电器：AC 90-264V 或 DC 5V
使用温度：-20 ~ 50℃
湿度：20-85% 相对湿度
体积、重量：210*100*35(mm) 0.4KG(主机)

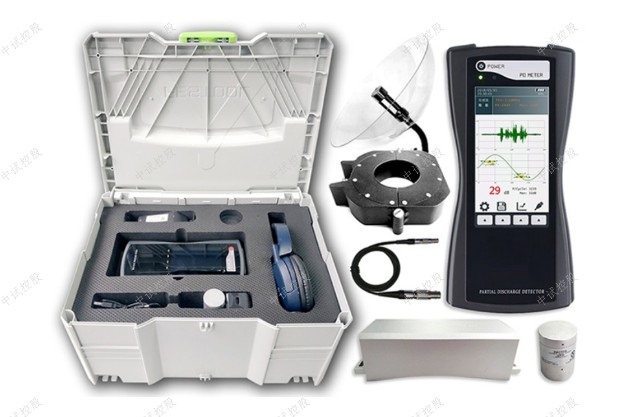

ZSJF-9900局部放电综合试验仪配置清单
检测主机1套
外置接触式超声波传感器1个(用于变压器、GIS、电机等局放检测)
高频互感器1个(用于电缆局放检测)
特高频传感器1个
测试线1套
充电器1个
USB线1根充电及PC机数据通讯
说明书1份
出厂检测报告1份
合格证1份
保修卡1份


电气设备局部放电巡检仪具有TEV、UHF、AA、AE、HFCT测量功能，电气设备局部放电巡检仪通过灵活达配超声波传感器、地电波传感器、特高频传感器、超声波聚波器，中试控股电气设备局部放电巡检仪可实现对高压开关柜、环网柜、变压器、GIS、架空线路、电缆终端、电缆分支箱等设备的绝缘状态检测与评估。通过配置不同的传感器可以灵活实现多种电气设备局放部电检测。


局部放电巡检仪主要用于高压电气设备的局部放电检测，采用脉冲电流原理。由于绝大部分高压电气设备，其高低压侧或接地部分都存在分布电容，高场强区发生放电时，会耦合到接地部分并通过接地线进入大地。卡在接地线上，检测其局放产生的脉冲电流信号，从而获得被检测设备的局部放电信息。主要用于电缆、变压器、电抗器、GIS、开关柜等中高压设备的局部放电信号检测。


检修技术
电气设备检修技术的发展大致可以分为三个阶段，即故障检修、定期检修和状态检修，状态检修
以可靠性为主，它是根据设备的状态而执行的预防性作业。作为电力系统运行的首要要求，供电可
靠性日益凸显其重要性，因此状态检修逐步取代了以往的定期预防性检修。状态检修通过对设备关
键参数的测量来识别其已有的或潜在的劣化迹象，可在设备不停运的情况下对其进行状态评估。




图谱：中试控股电气设备局部放电巡检仪所显示的图谱模式主要有时域信号波形、PRPD相位图谱、PRPS三维图谱三种放电图谱。中试控股能全面反应出放电幅值、相位与时间三者之间一一对应的关系，能形象的反应当前设备放电的特征，结合PRPD图谱可更加方便的分析出当前放电属于何种放电类型。


应用：电气设备局部放电巡检仪用于电气设备如高压开关柜局部放电测量、环网柜局部放电测量、电压/电流互感器局部放电测量、变压器局部放电(包括干式变压器)、GIS局部放电测量、架空线路局部放电测量、电缆局部放电测量、电缆分支箱局部放电测量、高压线路等设备的绝缘状态及局部放电量检测。


电气设备局部放电巡检仪功能—— Features
使用方便，无需停电：中试控股电气设备局部放电巡检仪可随时随地实现运行中的电气设备局部放电进行带电检测；

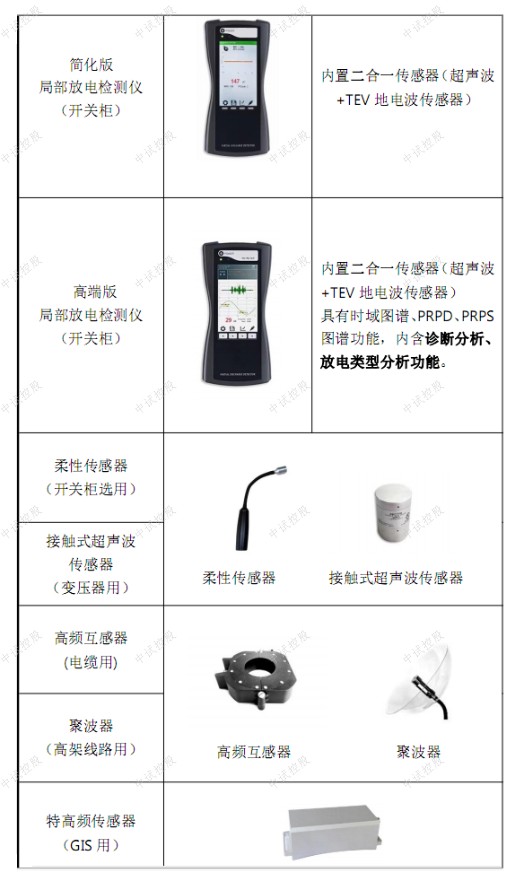

传感器灵活搭配：电气设备局部放电巡检仪内置超声波传感器和暂态地电压(以下简称TEV)传感器，可外接变压器、GIS、架空线路、电缆等专用传感器，电气设备局部放电巡检仪通过配置不同的传感器可以灵活实现多种电气设备局放部电检测；
数据图谱：中试控股提供时域波形、PRPD、PRPS等多种放电图谱，实现不同放电类型的分析；
全彩高清触摸屏：4寸高分辨率全彩液晶触摸控制屏，人性化操作界面；全中英文触控屏输入；
数据管理全面：人性化的人机界面方便不同设备的数据管理，包括历史数据变化趋势的追溯、横向与纵向数据分析，实现被测设备360°全面诊断；
宽频段检测范围：非侵入式检测方式，无需停电，无需配置高压源，比传统的脉冲式局放仪检测更加方便；测试带宽范围为30kHz ~ 2.0GHz，中试控股适用各种频段的局放检测。
数据同频通讯：可通过无线Wifi实现主机与PC端的数据通讯；具有内同步、外同步功能，并配备无线同步接口；
数据海量存储：具有USB接口，方便与PC端数据传输；配备SD卡，实现测试数据海量存储；
