中试控股博士科研站技术专工为您一一解答：35kV高压电缆交流耐压试验装置（电科院推荐）

变压器、GIS系统、SF6开关、CT/PT、绝缘子、母线、电缆、套管等容性设备是变电站中常见的一次电气设备。中试控股

1.变频串联谐振试验装置以调整输出频率激发串联谐振.


2.变频串联谐振耐压成套装置包括以下基本部件：


变频电源、励磁变压器、高压电抗器、电容分压器及附件等。


3.600/400变频串联谐振耐压装置中试控股系统功能满足以下试验要求：


110KV电缆,S=300mm2 500m


220KV电缆,S=500mm2 300m


110KV.220KV开关，变压器.刀闸试验。


110KV.220KV开关、主变，GIS试验。


中试控股以下环境条件下能够不影响正常试验：


温度范围：—10～45℃


海拔高度：≤2000m 相对温度：≤90%


3.3系统技术参数如下：


a、输出电压波形：正弦波，波形畸变率≤0.5%


b、输出分辨率：0.1HZ


c、输出频率范围：30～300 HZ


d、额定负载下连续运行时间：30min,且各部件温升≤35K


e、品质因数：30～300


f、不稳定度：0.01%


g、系统测量精度：1.0级


h、输入工作电源：380V、50HZ


i、系统噪声：≤60分贝


3.4系数使用功能：


a、具备手动试验/自动调谐/自动试验三种模式，并可任意切换。


b、具备大屏幕显示，可指示：输出电压(有效值)及输出频率等。


c、具备试验电压、时间、试验频率范围等试验参数设置功能。


d、具备过压、过流保护功能，并可任意整定设置。


e、具备放电保护功能，在高压发生闪络时，可自动降电源，同时可以提示“电保护”及相关信息。


f、具备掉电保护功能。


g、具备过热保护功能。


h、具备零值保护功能，系统和变频电源只能零启动、零退出。


i、具备各种数据打印功能。


j、具备系统故障自诊断功能。


三、本装置特点：


1、主机保护功能齐全，有过流、过压、闪络、过热、零值升压、掉电保护等功能，出厂前经满负载试验合格。


2、励磁变压器箱为双层铝塑结构，美观轻巧。高压侧圈为三组线圈，且线圈有原件过压保护。


3、电抗器可任意组合串联或并联。






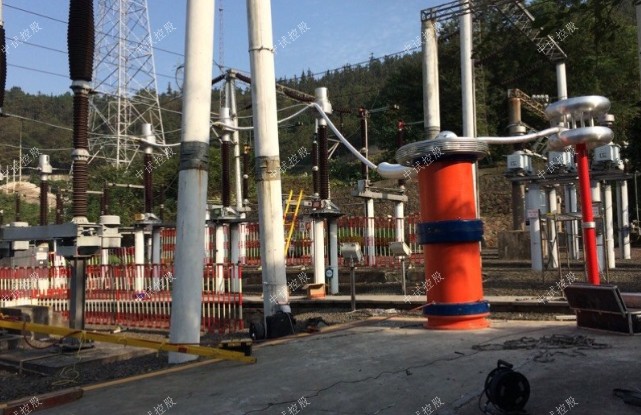

ZSBP-270kVA/108kV变频串联谐振试验装置


技术指标


1．额定电压：


95kV---满足35kV开关、GIS等电气设备的交流耐压试验；试验电压≤265kV,试验时间1min；


52kV---满足35kV/300mm2电缆2km交流耐压试验,试验电压≤128kV,试验时间60min；


22kV---满足10kV/300mm2电缆6km交流耐压试验,试验电压≤128kV,试验时间5min；


80kV---满足110kV/63M VA主变中性点交流耐压试验,试验电压≤80kV,试验时间1min；


2．输出电压波形畸变率：<1.0％


3.允许连续工作时间：额定条件下一次性工作60分钟；


4．装置自身品质因数：Q>50


5. GIS，开关等试验满负荷时品质因数：Q>20（与负载相关）


6．输入电源：三相380V或单相220V


7．频率调节范围：30Hz～300Hz


8．系统测量精度：1.5％


9．装置具有过压、过流、零位启动等保护功能




被试品对象及试验要求


1、10kV/300mm2电缆6km的交流耐压试验，电容量≤2.253uF，试验频率30-300Hz，试验电压22kV，试验时间5min。


2、35kV/300mm2电缆2km的交流耐压试验，电容量≤0.389uF，试验频率30-300Hz，试验电压52kV，试验时间60min。


3、35kV开关等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过95kV，试验时间1min。


4、110kV/63MVA主变中性点的交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压80kV,试验时间1min。


装置主要技术参数及功能


1） 额定容量：270kVA


2） 额定电压：27kV；54kV；108kV


3） 额定电流：10A；5A；2.5A


4） 测量精度：系统有效值1.5级


5） 工作频率：30-300Hz


6） 装置输出波形：正弦波


7） 品质因素：装置自身Q≥30(f=45Hz)


8） 波形畸变率：输出电压波形畸变率≤1%


9） 输入电源：单相220或三相380V电压，频率为50Hz


10） 工作时间：额定负载下允许连续60min；过压1.1倍1分钟


11） 温 升：额定负载下连续运行60min后温升≤65K


12） 保护功能：过压、过流、零位启动、系统失谐（闪络）等保护功能

根据220V以及以下变电站一次电气设备耐压的试验规程要求，相应的交/直流耐试验设备既要满足高电压、小电流的试验条件，又要满足低电压，大电流的试验条件，要求兼顾较宽的适用范围，采用串联谐振的原理，由变频电源控制箱(控制台)、激励变压器、电抗器、电容分压器组成了主设备，中试控股在电容分压器上，接入整流硅堆及微安表，即可完成直流耐压试验。由于系统谐振后具有很好的滤波特性，因此其生产的直流电压优于普通试验变压器整流出来的直流电压。是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备。
