中试控股博士科研站技术专工为您一一解答：城市地下电网电缆交流耐压试验装置

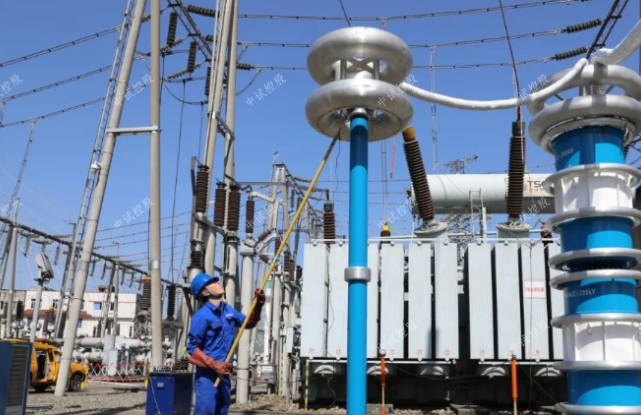

 在通过串联谐振试验找到谐振点并升压到试验电压时，如果出现试品耐压不合格或者现场环境没发生大的变化等现象，试验是不会产生过电压保护或者其他故障。但是由于电网电压不是恒定的，电源输入电压是波动的，那么高压输出也是具有一定的波动性，此种情况可能会造成电压波峰出现过电压保护。如果出现电源电压波动，可以调整仪器的过电压保护，提高过电压保护设置，我们一般要求过电压保护设置到电压保护的1.1倍，此时设置到1.2倍基本没有问题。

       以上为较简单的问题，但是由于电压波动造成的过电压在设置好过电压保护的情况下是很难出现的。一般变频串联谐振试验装置的过电压都会出现在仪器的扫频阶段，也就是找到谐振点的过程中。使用过的人员都知道，变频串联谐振试验装置找谐振点的过程中，其电压与频率的呈现抛物线一样。系统默认找到高电压，也就是抛物线的顶点作为谐振点。由于谐振原理中理论可以将低压电压谐振到80倍（由于品质因数等关系一般不超过30倍），变频串联谐振试验装置扫频时需要的电压一般为20-50V，通过激励变后的电压一般为几百伏。通过以上原理我们发现，如果我们需要的试品试验电压小于系统谐振时谐振点时的电压，系统可能在自动寻找谐振点时就出现过电压保护，此时整个变频串联谐振试验装置是无法及时耐压，试验也是无法完成的。

       而解决此问题的办法也相对比较麻烦，变频串联谐振试验装置不是产生不了试验电压，而是谐振电压高于试验电压，而我们知道系统默认谐振电压是抛物线的顶点，也就是说在抛物线上升到顶点或者顶点下降的过程中，都会有一个点和试验电压点是一致的。我们只需要通过试验变频串联谐振的手动试验，采用手动找频找到和使用电压一致的频率点再耐压就可以完美解决寻找谐振点过程中的过电压问题。

ZSBP-54KVA/54KV变频串联谐振成套试验装置
技术方案
一、适用范围
1. 10kV/300mm2的电缆，长度1km，电容量≤0.378uF试验频率为30-300Hz,试验电压22kV。
2. 35kV/300mm2的电缆，长度0.5km，电容量≤0.01uF试验频率为30-300Hz,试验电压52kV。


二、中试控股系统主要性能及参数
1、电源电压：   220V±10%、50Hz；
  2、额定容量：  54KVA；
  3、输出电压：    54KV，
  4、输出电流：   1A，2A，
  5、输出电压波形:  正弦波；
6、输出电压波形畸变率: ≤0.5% ；
7、允许连续工作时间：额定输出电流下持续运行时间为60分钟；
  8、输出频率范围:     30～300Hz ；
    9、品质因数:         ≥30
10、系统噪声:       ≤60db
11、系统测量精度:    1.0级
12、频率分辨率:      0.01Hz
13、频率不稳定度:    ≤0.05%
14、环境温度：       -25℃～ +55℃
相对湿度:       ≤90%
海拔高度:       ≤2000m
15、具备手动试验/自动调谐/自动试验模式。
16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。
17、具备试验电压、时间、试验频率范围等试验参数设置功能。
18  具备过电压、过电流、过热保护功能。
19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。
20、具备各种数据打印功能。
三、系统配置及具体参数
1、变频控制电源6KW                1台
a) 变频控制电源采用高压耐压试验专用变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。
b) 额定输出容量:  6KW
c) 工作电源:      交流220V、50Hz 。
d) 输出电压:      0～250V可调。
e) 输出电压不稳定度≤0.05%
f) 最大输出电流:  24A
g) 输出波形:正弦波,      波形畸变率:≤0.5%
h) 频率调节范围:  30～300Hz
频率调节分辨率: 0.001 Hz
i) 连续运行时间: 大于1小时
j) 噪声水平:≤ 60dB
k) 变频电源采用高性能专用微机控制电压、频率调节
l) 变频电源配备专用引线和插头与其他设备进行连接。
m) 保   护 ：具有过压、过流、过热、放电保护功能。
n) 具备手动试验/自动调谐/自动试验三种模式,并可任意切换。
具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。
具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。
  O) 重   量： 16Kg
2、 中试控股励磁变压器6KVA            1台
a) 额定容量:    6KVA
b) 输入电压:    250V
c) 输出电压：   1.75KV；3.5KV；
d) 工作频率范围： 30～300Hz
e) 连续运行时间: 大于1小时
f) 电压比测量误差: 小于1%
g) 结构： 采用干式结构,绝缘耐热等级H级,满足干式变压器国家规范要求；
高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；
内置过电压保护,防止击穿反击。
  h) 重   量：    40Kg ;
3、高压电抗器 DK-27/27      2台
a) 额定容量：   27KVA
b) 额定电压：   27KV
c) 额定电流：1A
e) 品质因素：  Q≥30
f) 结    构： 干式；
    g)  重    量： 35Kg/台
h) 连续运行时间：≥ 1小时
4、 电容分压器   60/0.003              1台
a) 额定电压：    60KV
b) 工作频率：    30～300Hz
c) 分 压 比：    1000：1
d) 分压比误差：  ≤1%,
e) 测量精度：    交流有效值1.0级
f) 介质损耗：    tgδ≤0.5% ;
g) 重    量：    10Kg
h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。
五、检验
1、变频电源
1）绝缘电阻测试
2）耐压试验：2000V，1分钟
3）负载试验：在满负荷下，各器件的温升不大于45K 。
2、励磁变压器
1）直流电阻测量
  2）变比测量
  3）空载电流及空载损耗
  4）短路阻抗和负载损耗
  5）绝缘电阻测试
  6）温升试验：额定容量下运行60min,温升不大于65K
 3、电抗器试验
1）直流电阻测量
2）电感量测量
3）交流耐压试验
温升试验：额定容量下运行60min,温升不大于65K
      4、中试控股成套装置试验
（1） 耐压试验：1.1额定电压下，耐压1min；
（2） 短路试验：电压为0.5U，0.8U，1.0U的条件下，将高压输出突发短路3次，保护装置可靠动作，各单元完好。
（3）噪音小于60dB；
