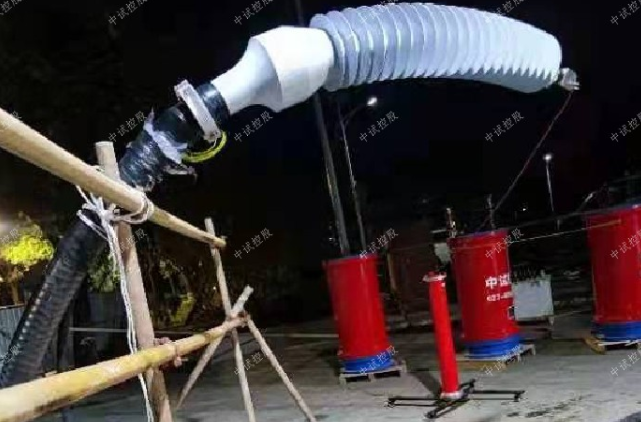

中试控股博士科研站技术专工为您一一解答：10kV传输电缆交流耐压试验装置

串联谐振耐压的优势和原理


串联谐振装置广泛用于电力、冶金、石油、化工、铁路等行业大容量,高电压的电容性试品的交接和预防性试验。
串联谐振装置进行耐压试验时调频方式采用固定电感电抗器,测试电路通过调节励磁电源的频率达到谐振状态。串联谐振装置具有体积小、重轻、品质因数高、使用方便的特点，在现场测试中逐渐取代。
串联谐振是一种谐振电流滤波电路，它可以改善电源电压波形的畸变,获得良好的正弦电压波形,有效地防止谐波尖峰对受试者的有害影响。
在串联谐振状态下，当被测产品绝缘薄弱时,电路立即断开,测试产品的电压迅速下降到测试电压的十分之一 , 流过穿点的电流也迅速下降,大大降低了被测设备损坏的风险, 避免了通过测试变压器进行电压测试时击穿后电流急剧增加, 对测试产品造成严重损坏。
励磁变压器的容量和电压仅为试验电压和容量的1/q。试验设备体积小,重轻,非常有利于现场试验。

ZSBP-88kVA/44kV变频串联谐振试验装置技术指标


1．额定电压：


22kV---满足10kV/300mm2电缆的交流耐压试验,试验电压≤22kV,试验时间5min；


42kV---满足10kV开关等电气设备的交流耐压试验,试验电压≤42kV,试验时间1min；


2．输出电压波形畸变率：<1.0％


3.允许连续工作时间：额定条件下一次性工作60分钟；


4．装置自身品质因数：Q>50


5. GIS，开关等试验满负荷时品质因数：Q>20（与负载相关）


6．输入电源：三相380V或单相220V


7．频率调节范围：30Hz～300Hz


8．系统测量精度：1.5％


9．装置具有过压、过流、零位启动等保护功能


四、被试品对象及试验要求


1、10kV/300mm2电缆2km交流耐压试验，电容量≤0.751uF，试验频率30-300Hz，试验电压22kV，试验时间5min。


2、10kV开关等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV，试验时间1min。


五、装置主要技术参数及功能


1） 额定容量：88kVA


2） 额定电压：22kV；44kV


3） 额定电流：4A；2A


4） 测量精度：系统有效值1.5级


5） 工作频率：30-300Hz


6） 装置输出波形：正弦波


7） 品质因素：装置自身Q≥30(f=45Hz)


8） 波形畸变率：输出电压波形畸变率≤1%


9） 输入电源：单相220或三相380V电压，频率为50Hz


10） 工作时间：额定负载下允许连续60min；过压1.1倍1分钟


11） 温 升：额定负载下连续运行60min后温升≤65K


12） 保护功能：过压、过流、零位启动、系统失谐（闪络）等保护功能


六、工作环境


环境温度：－10℃–40℃;


相对湿度：≤90%RH;


海拔高度: ≤1000米；


八、试验时设备组合方式


试验时设备使用关系列表


九、系统配置及其参数


(一) 变频电源ZSBP- 6kW 1台


1) 额定输出容量6kW


2) 工作电源：220/380±10%V（三相），工频


3) 输出电压：0–400V


4) 额定输入电流：15A


5) 额定输出电流：15A


6) 电压分辨率：0.01kV


7) 电压测量精度：1.5%


8) 频率调节范围：30–300Hz


9) 频率调节分辨率：≤0.1Hz


10) 频率稳定度：0.1%


11) 运 行 时 间：额定容量下连续60min


12) 温 升：额定容量下连续运行60min元器件最高温度≤65K


13) 噪 声 水 平：≤50dB


14) 尺寸（长宽高mm）：400×280×400


15) 重 量：约10kg


(二) 激励变压器ZSJLB-6kVA/1.5/3kV/0.4kV 1台


1) 额定容量：6kVA


2) 输入电压：0-400V


3) 输出电压：1.5/3kV


4) 结 构：干式


5) 尺寸（长宽高mm）：450×330×430


6) 重 量：45kg


(三) 高压电抗器ZSDK-44kVA/22kV 2节


1) 额定容量：44kVA;


2) 额定电压：22V


3) 额定电流：2A


4) 电 感 量：55H/单节


5) 品质因素：Q≥30 (f=45Hz)


6) 结 构：干式


7) 尺寸（内径高mm）：?282×435


8) 重 量：约45kg


（四）电容分压器ZSFRC-2500pF/50kV 1套


1) 额定电压：50kV


2) 高压电容量：2500pF


3) 介质损耗：tgσ≤0.5%


4) 分 压 比：1000：1


5) 测量精度：有效值1.5级


6) 尺寸（内径高mm）：?140×500


7) 重量：约6 kg
