中试控股博士科研站技术专工为您一一解答：35kV分配电能电缆交流耐压试验装置

首先，需要介绍一下串联谐振的作用。电力系统采用串联谐振法对高压大容量电气设备进行绝缘测试。串联谐振在实际应用中需要与电容、电感匹配。只有匹配良好，才能产生谐振电压。那么串联谐振失谐怎么办？

        相信会有少部分客户遇到这样的问题，明明刚才做得好好的，现在就做不了，要理解串联谐振失谐我们先要了解一下串联谐振试验装置的组成结构，在电容一定的情况下，我们是通过调节电感和频率让电路产生谐振条件，串联谐振失谐必定有某个参数发生变法，比较常见的失谐现象就是，电缆在实施串联谐振试验时，电缆发生击穿，此时，串联谐振必然失谐，随即电压消失。

        串联谐振失谐解决办法
        串联谐振失谐我们首先要分析，是怎么原因造成，比如电缆，如果是电缆被击穿造成，那么，这种就必须修复电缆之后再试验，其次，检查是否是安全距离过近，随着串联谐振装置的谐振电压升高，安全距离过近会产生放电，放电达到一定程度也会使串联谐振也会失谐停机，这种情况只需要简单处理一下即可。
        串联谐振常见的失谐基本就是以上两种，当然还有不确定的因数，遇到这种问题我们要停机检查，分析，不要盲目的送电。

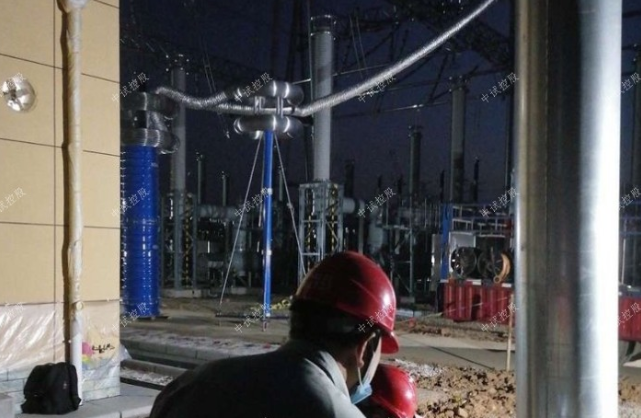

ZSBP-270kVA/108kV变频串联谐振试验装置


技术指标


1．额定电压：


95kV---满足35kV开关、GIS等电气设备的交流耐压试验；试验电压≤265kV,试验时间1min；


52kV---满足35kV/300mm2电缆2km交流耐压试验,试验电压≤128kV,试验时间60min；


22kV---满足10kV/300mm2电缆6km交流耐压试验,试验电压≤128kV,试验时间5min；


80kV---满足110kV/63M VA主变中性点交流耐压试验,试验电压≤80kV,试验时间1min；


2．输出电压波形畸变率：<1.0％


3.允许连续工作时间：额定条件下一次性工作60分钟；


4．装置自身品质因数：Q>50


5. GIS，开关等试验满负荷时品质因数：Q>20（与负载相关）


6．输入电源：三相380V或单相220V


7．频率调节范围：30Hz～300Hz


8．系统测量精度：1.5％


9．装置具有过压、过流、零位启动等保护功能




被试品对象及试验要求


1、10kV/300mm2电缆6km的交流耐压试验，电容量≤2.253uF，试验频率30-300Hz，试验电压22kV，试验时间5min。


2、35kV/300mm2电缆2km的交流耐压试验，电容量≤0.389uF，试验频率30-300Hz，试验电压52kV，试验时间60min。


3、35kV开关等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过95kV，试验时间1min。


4、110kV/63MVA主变中性点的交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压80kV,试验时间1min。


装置主要技术参数及功能


1） 额定容量：270kVA


2） 额定电压：27kV；54kV；108kV


3） 额定电流：10A；5A；2.5A


4） 测量精度：系统有效值1.5级


5） 工作频率：30-300Hz


6） 装置输出波形：正弦波


7） 品质因素：装置自身Q≥30(f=45Hz)


8） 波形畸变率：输出电压波形畸变率≤1%


9） 输入电源：单相220或三相380V电压，频率为50Hz


10） 工作时间：额定负载下允许连续60min；过压1.1倍1分钟


11） 温 升：额定负载下连续运行60min后温升≤65K


12） 保护功能：过压、过流、零位启动、系统失谐（闪络）等保护功能


六、工作环境


环境温度：－10℃–40℃;


相对湿度：≤90%RH;


海拔高度: ≤1000米；


八、试验时设备组合方式


试验时设备使用关系列表


九、系统配置及其参数


(一) 变频电源ZSBP- 15kW 1台


1) 额定输出容量：15kW


2) 工作电源：220/380±10%V（单/三相），工频


3) 输出电压：0–400V


4) 额定输入电流：37.5A


5) 额定输出电流：37.5A


6) 电压分辨率：0.01kV


7) 电压测量精度：1.5%


8) 频率调节范围：30–300Hz


9) 频率调节分辨率：≤0.1Hz


10) 频率稳定度：0.1%


11) 运 行 时 间：额定容量下连续60min


12) 温 升：额定容量下连续运行60min元器件最高温度≤65K


13) 噪 声 水 平：≤50dB


14) 尺寸（长宽高mm）：460×340×420


15) 重 量：约15kg


(二) 激励变压器ZSJLB-15kVA/1.5kV/3kV/6kV /0.4kV 1台


1) 额定容量：15kVA


2) 输入电压：0-400V


3) 输出电压：1.5/3/6kV


4) 结 构：干式


5) 尺寸（长宽高mm）：520×520×460


6) 重 量：约85kg


(三) 高压电抗器ZSDK-67.5kVA/27kV 4节


1) 额定容量：67.5kVA;


2) 额定电压：27kV


3) 额定电流：2.5A


4) 电 感 量：50H/单节


5) 品质因素：Q≥30 (f=45Hz)


6) 结 构：干式


7) 尺寸（内径高mm）：?382×435


8) 重 量：约90kg


（四）电容分压器FRC-1500pF/110kV 1套


1) 额定电压：110kV


2) 高压电容量：1500pF


3) 介质损耗：tgσ≤0.5%


4) 分 压 比：1500：1


5) 测量精度：有效值1.5级


6) 尺寸（内径高mm）：?140×1000


7) 重 量：约8kg
