中试控股博士科研站技术专工为您一一解答：10kv环网柜耐压试验标准装置

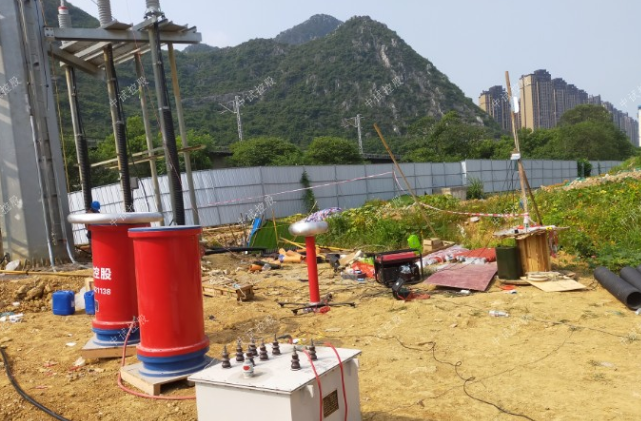

变压器、GIS系统、SF6开关、CT/PT、绝缘子、母线、电缆、套管等容性设备是变电站中常见的一次电气设备。中试控股根据220V以及以下变电站一次电气设备耐压的试验规程要求，相应的交/直流耐试验设备既要满足高电压、小电流的试验条件，又要满足低电压，大电流的试验条件，要求兼顾较宽的适用范围，采用串联谐振的原理，由变频电源控制箱(控制台)、激励变压器、电抗器、电容分压器组成了主设备，中试控股在电容分压器上，接入整流硅堆及微安表，即可完成直流耐压试验。由于系统谐振后具有很好的滤波特性，因此其生产的直流电压优于普通试验变压器整流出来的直流电压。是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备。


进口功率元件，变换核心：中试控股统采用进口功率元件作为功率变换的核
心,电压输出和频率输出稳定.经过多次
高压直接对地短路的测试,系统仍然保持
完好。同时系统也有很强的过载能力


自动+手动，多种组合试验模式：系统支持”自动调谐+手动调压" ,“自动调
谐+自动调压"，"手动调谐+手动调压"等
试验模式,推荐使用"自动调谐+手动调压模式


SPWM+IPM专业芯片模块：并联谐振中试控股采用了专用的SPWM数字式波形
发生芯片;中试控股采用了正交非同步固定式载波
调制方式;功率部分采用了先进的IPM模块
ZSBP-44kVA/22kV变频串联谐振试验装置技术指标


1．额定电压：


22kV---满足10kV电缆的交流耐压试验；工作频率：30-300Hz,试验电压≤22kV,试验时间5min；


2．输出电压波形畸变率：<1.0％


3.允许连续工作时间：额定条件下一次性工作60分钟；


4．装置自身品质因数：Q>50


5. GIS，开关等试验满负荷时品质因数：Q>20（与负载相关）


6．输入电源：三相380V或单相220V


7．频率调节范围：30Hz～300Hz


8．系统测量精度：1.5％


9．装置具有过压、过流、零位启动等保护功能


三、设备遵循标准


《电气装置安装工程电气设备交接试验标准》 GB50150-2016


《电力设备预防性试验规程》 DL/T596-1996


《高压谐振试验装置》 DL/T 849.6—2004


《电抗器》 GB10229.88


《耦合电容器和电容分压器》 IEC358(1990)


《电力变压器》　 GB1094.5-2003


《外壳防护等级》 GB1094.1-GB1094.6-96


《高电压试验技术》 GB/T16927.1~2-1997


四、被试品对象及试验要求


1、10kV/300mm2电缆长度1km的交流耐压试验，电容量≤0.3755uF，试验频率30-300Hz，试验电压22kV，试验时间5min。


五、装置主要技术参数及功能


1）额定容量：44kVA；


2）输入电源：单相220或三相380V电压，频率为50Hz；


3）额定电压：22kV


4）额定电流：2A


5）工作频率：30-300Hz；


6）装置输出波形：正弦波


7）波形畸变率：输出电压波形畸变率≤1%；


8）工作时间：额定负载下允许连续5min；过压1.1倍1分钟；


9）温 升：额定负载下连续运行5min后温升≤65K；


10）品质因素：装置自身Q≥30(f=45Hz)；


11）保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；


12）测量精度：系统有效值1.5级；
