中试控股博士科研站技术专工为您一一解答：6kV电力电缆试验装置

1、帮助客户实现各种被试品的预防性交流耐压试验和交接性交流耐压试验；
2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。


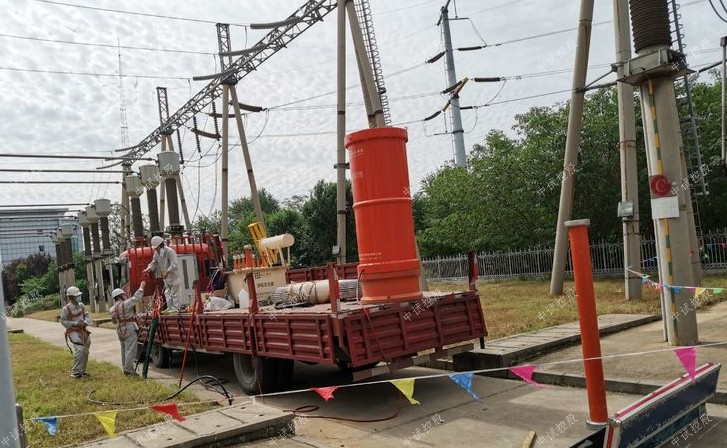

变压器、GIS系统、SF6开关、CT/PT、绝缘子、母线、电缆、套管等容性设备是变电站中常见的一次电气设备。中试控股根据220V以及以下变电站一次电气设备耐压的试验规程要求，相应的交/直流耐试验设备既要满足高电压、小电流的试验条件，又要满足低电压，大电流的试验条件，要求兼顾较宽的适用范围，采用串联谐振的原理，由变频电源控制箱(控制台)、激励变压器、电抗器、电容分压器组成了主设备，中试控股在电容分压器上，接入整流硅堆及微安表，即可完成直流耐压试验。由于系统谐振后具有很好的滤波特性，因此其生产的直流电压优于普通试验变压器整流出来的直流电压。是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备。


进口功率元件，变换核心：中试控股统采用进口功率元件作为功率变换的核
心,电压输出和频率输出稳定.经过多次
高压直接对地短路的测试,系统仍然保持
完好。同时系统也有很强的过载能力






自动+手动，多种组合试验模式
：系统支持”自动调谐+手动调压" ,“自动调
谐+自动调压"，"手动调谐+手动调压"等
试验模式,推荐使用"自动调谐+手动调
压模式




SPWM+IPM专业芯片模块
：并联谐振中试控股采用了专用的SPWM数字式波形
发生芯片;中试控股采用了正交非同步固定式载波
调制方式;功率部分采用了先进的IPM模块




保护功能完善|性能可靠
：并联谐振保护功能完善,具备零位保护(电
压输出控制旋钮不在零位时,禁止系统启
动),过压保护,过流保护,闪络保护等功
能，保证了系统的可靠性

ZSBP-270kVA/108kV变频串联谐振试验装置


技术指标


1．额定电压：


95kV---满足35kV开关、GIS等电气设备的交流耐压试验；试验电压≤265kV,试验时间1min；


52kV---满足35kV/300mm2电缆2km交流耐压试验,试验电压≤128kV,试验时间60min；


22kV---满足10kV/300mm2电缆6km交流耐压试验,试验电压≤128kV,试验时间5min；


80kV---满足110kV/63M VA主变中性点交流耐压试验,试验电压≤80kV,试验时间1min；


2．输出电压波形畸变率：<1.0％


3.允许连续工作时间：额定条件下一次性工作60分钟；


4．装置自身品质因数：Q>50


5. GIS，开关等试验满负荷时品质因数：Q>20（与负载相关）


6．输入电源：三相380V或单相220V


7．频率调节范围：30Hz～300Hz


8．系统测量精度：1.5％


9．装置具有过压、过流、零位启动等保护功能




被试品对象及试验要求


1、10kV/300mm2电缆5km的交流耐压试验，电容量≤2.253uF，试验频率30-300Hz，试验电压22kV，试验时间5min。


2、35kV/300mm2电缆2km的交流耐压试验，电容量≤0.389uF，试验频率30-300Hz，试验电压52kV，试验时间60min。


3、35kV开关等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过95kV，试验时间1min。


4、110kV/63MVA主变中性点的交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压80kV,试验时间1min。


装置主要技术参数及功能


1） 额定容量：270kVA


2） 额定电压：27kV；54kV；108kV


3） 额定电流：10A；5A；2.5A


4） 测量精度：系统有效值1.5级


5） 工作频率：30-300Hz


6） 装置输出波形：正弦波


7） 品质因素：装置自身Q≥30(f=45Hz)


8） 波形畸变率：输出电压波形畸变率≤1%


9） 输入电源：单相220或三相380V电压，频率为50Hz


10） 工作时间：额定负载下允许连续60min；过压1.1倍1分钟


11） 温 升：额定负载下连续运行60min后温升≤65K


12） 保护功能：过压、过流、零位启动、系统失谐（闪络）等保护功能


六、工作环境


环境温度：－10℃–40℃;


相对湿度：≤90%RH;


海拔高度: ≤1000米；


八、试验时设备组合方式


试验时设备使用关系列表


九、系统配置及其参数


(一) 变频电源ZSBP- 15kW 1台


1) 额定输出容量：15kW


2) 工作电源：220/380±10%V（单/三相），工频


3) 输出电压：0–400V


4) 额定输入电流：37.5A


5) 额定输出电流：37.5A


6) 电压分辨率：0.01kV


7) 电压测量精度：1.5%


8) 频率调节范围：30–300Hz


9) 频率调节分辨率：≤0.1Hz


10) 频率稳定度：0.1%


11) 运 行 时 间：额定容量下连续60min


12) 温 升：额定容量下连续运行60min元器件最高温度≤65K


13) 噪 声 水 平：≤50dB


14) 尺寸（长宽高mm）：460×340×420


15) 重 量：约15kg


(二) 激励变压器ZSJLB-15kVA/1.5kV/3kV/6kV /0.4kV 1台


1) 额定容量：15kVA


2) 输入电压：0-400V


3) 输出电压：1.5/3/6kV


4) 结 构：干式


5) 尺寸（长宽高mm）：520×520×460


6) 重 量：约85kg


(三) 高压电抗器ZSDK-67.5kVA/27kV 4节


1) 额定容量：67.5kVA;


2) 额定电压：27kV


3) 额定电流：2.5A


4) 电 感 量：50H/单节


5) 品质因素：Q≥30 (f=45Hz)


6) 结 构：干式


7) 尺寸（内径高mm）：?382×435


8) 重 量：约90kg


（四）电容分压器FRC-1500pF/110kV 1套


1) 额定电压：110kV


2) 高压电容量：1500pF


3) 介质损耗：tgσ≤0.5%


4) 分 压 比：1500：1


5) 测量精度：有效值1.5级


6) 尺寸（内径高mm）：?140×1000


7) 重 量：约8kg
