中试控股博士科研站技术专工为您一一解答：6kV电线电缆电性能试验方法与装置

1、帮助客户实现各种被试品的预防性交流耐压试验和交接性交流耐压试验；
2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。


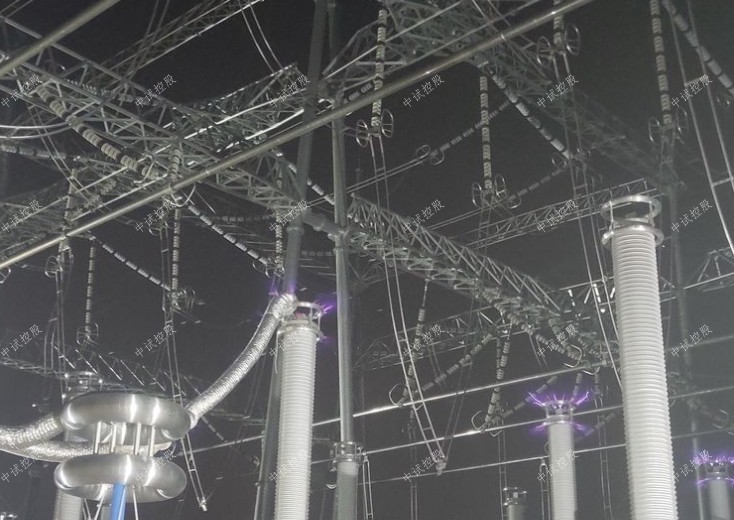

变压器、GIS系统、SF6开关、CT/PT、绝缘子、母线、电缆、套管等容性设备是变电站中常见的一次电气设备。中试控股根据220V以及以下变电站一次电气设备耐压的试验规程要求，相应的交/直流耐试验设备既要满足高电压、小电流的试验条件，又要满足低电压，大电流的试验条件，要求兼顾较宽的适用范围，采用串联谐振的原理，由变频电源控制箱(控制台)、激励变压器、电抗器、电容分压器组成了主设备，中试控股在电容分压器上，接入整流硅堆及微安表，即可完成直流耐压试验。由于系统谐振后具有很好的滤波特性，因此其生产的直流电压优于普通试验变压器整流出来的直流电压。是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备。


进口功率元件，变换核心：中试控股统采用进口功率元件作为功率变换的核
心,电压输出和频率输出稳定.经过多次
高压直接对地短路的测试,系统仍然保持
完好。同时系统也有很强的过载能力






自动+手动，多种组合试验模式
：系统支持”自动调谐+手动调压" ,“自动调
谐+自动调压"，"手动调谐+手动调压"等
试验模式,推荐使用"自动调谐+手动调
压模式




SPWM+IPM专业芯片模块
：并联谐振中试控股采用了专用的SPWM数字式波形
发生芯片;中试控股采用了正交非同步固定式载波
调制方式;功率部分采用了先进的IPM模块




保护功能完善|性能可靠
：并联谐振保护功能完善,具备零位保护(电
压输出控制旋钮不在零位时,禁止系统启
动),过压保护,过流保护,闪络保护等功
能，保证了系统的可靠性

ZSBP-324kVA/270kV变频串联谐振交流耐压装置
串联谐振被试品对象及试验要求：


110kV开关、母线、绝缘子、套管等电气设备的交流耐压试验，中试控股试验频率为20-300Hz,试验电压不超过265kV。


110kV/40000kVA主变分段绝缘的交流耐压试验，电容量≤0.018μF，试验频率为45-65Hz，试验电压不超过80kV。


35kV/300mm2电缆1km，电容量≤0.1945μF，试验频率为20-300Hz,试验电压52kV。


6kV/3*120mm2电缆6500m，电容量≤2.13μF，试验频率为20-300Hz,试验电压15kV。


10kV/50MW发电机，中试控股电容量≤0.33uF，试验频率为45-55Hz，试验电压不超过23kV。


工作环境：


环境温度：－150C –40 0C;


相对湿度：≤90%RH;


海拔高度: ≤3000米；


装置主要技术参数及功能：


额定容量：324kVA；


输入电源：单相220V/三相380V电压，频率为50Hz；


额定电压：45kV；90kV；180kV；270kV


额定电流：7.2A；3.6A；1.8A；1.2A；


工作频率：20-300Hz；


波形畸变率：输出电压波形畸变率≤1%；


工作时间：额定负载下允许连续60min；过压1.1倍1分钟；


温 升：中试控股额定负载下连续运行60min后温升≤65K；


品质因素：装置自身Q≥30(f=45Hz)；


保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；


测量精度：系统有效值1.5级；
